Système de chauffage monotube leningradka: simplicité et

Dans cet article, nous devons nous familiariser avec l'un des systèmes de chauffage les plus simples et les plus courants: Leningrad, ou le système de caserne. Nous verrons quels sont ses avantages et ses inconvénients par rapport aux solutions de rechange, comment y raccorder correctement les appareils de chauffage et quels diamètres de tuyaux doivent être orientés. Alors allez.

C'est quoi

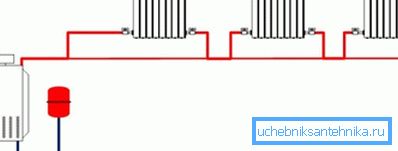

Leningradka est tout simplement un tuyau de mise en bouteille qui entoure une maison ou une pièce chauffée autour du périmètre. Les appareils de chauffage y sont intégrés directement avec des gaines courtes. Le différentiel nécessaire à la circulation est généralement créé par une pompe de circulation ou par un branchement dans la conduite de chauffage via l'ascenseur.

Pour régler le débit de circulation du liquide de refroidissement (et, en conséquence, la température des radiateurs les plus éloignés du début de l’anneau), vous pouvez utiliser:

• Réglage régulier ou progressif de la pompe de circulation.
• Vannes d'étranglement.
• Rondelle de retenue.

De plus: Leningrad peut être utilisé dans des systèmes à circulation naturelle du liquide de refroidissement (gravitationnelle). Dans ce cas, le débit de circulation est contrôlé en chauffant l'échangeur de chaleur dans le four ou la chaudière.

Domaines d'application

Les limites découlent du système de cabane.

1. Il peut être utilisé dans des pièces dont la configuration permet de rendre la bague incassable.. Un grand nombre de cloisons, fenêtres panoramiques et portes d'entrée ne font pas que mettre une croix sur Leningrad, mais ils rendront son installation si laborieuse que vous devez nécessairement penser à des alternatives.

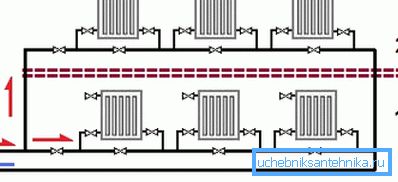

2. Ce système ne convient pas aux immeubles de grande hauteur.. Au moins dans sa forme pure: un anneau monotube est souvent utilisé dans des appartements individuels de nouveaux bâtiments; Cependant, le système de chauffage de chaque appartement est intégré dans une paire de colonnes montantes divorcées traditionnellement.

Avantages et inconvénients

Qu'est-ce qui est utile à savoir sur Leningrad?

Les mérites

• Elle est en sécurité. Absolument FailSafe. La situation lorsque le système s’arrête à cause de la ventilation est complètement exclue.
• Il permet un réglage indépendant des appareils de chauffage et leur démantèlement. En même temps, l’arrêt, la limitation ou l’absence d’un radiateur n’affecte pas le fonctionnement des autres.
• Comme déjà mentionné, il peut fonctionner avec une circulation forcée et naturelle.
• Le démarrage du circuit est extrêmement simple quelle que soit la présence d'air dans celui-ci. Étant donné que la pression dans la tuyauterie principale ou le chauffage est nettement supérieure à la pression atmosphérique, lorsque les radiateurs sont situés au-dessus de la bouteille, l'air est forcé de sortir vers le haut.
• La circulation du liquide de refroidissement commencera même lorsque le système est en suspension dans l'air et, en raison de la conductivité thermique des réchauffeurs, ceux-ci seront entièrement chauffés avant que l'air ne soit purgé.

Nuance: le circuit fonctionnera de la manière décrite uniquement avec le schéma de câblage du radiateur de bas en bas.

Inconvénients

Celles-ci ne comprennent peut-être que l'inévitable variation de température entre le premier et le dernier dispositif de chauffage du circuit. Pour être précis, la propagation sera perceptible à l'entrée du radiateur: l'équilibrage du système de chauffage monotube, si nécessaire, permet d'égaliser le transfert de chaleur.

Caractéristiques d'installation

Existe-t-il des règles à suivre lors de l'installation de Leningrad de vos propres mains?

• Les radiateurs ne cassent pas le remplissage et se plantent parallèlement. Avec une insertion cohérente des dispositifs de chauffage, le débit de liquide de refroidissement à travers ceux-ci augmentera légèrement, mais nous perdrons tous les blocs du système de la cabane - un démarrage simple, une tolérance aux pannes et la possibilité d'un contrôle de température indépendant sur chaque batterie.

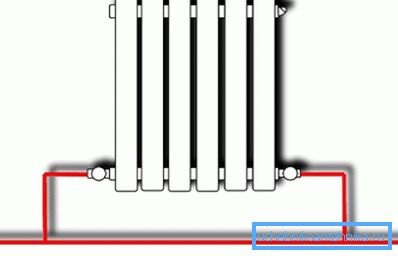

• Comme déjà mentionné, il est préférable d'utiliser l'encart du bas vers le bas: les traceurs pour les yeux sont reliés au filetage inférieur du radiateur des deux côtés. L’instruction est liée au fait qu’il est prévu que la présence d’air dans la batterie n’affectera pas la circulation dans son collecteur inférieur. Pour les mêmes raisons, la mise en bouteille devrait être située sous les appareils de chauffage et non au-dessus de ceux-ci.

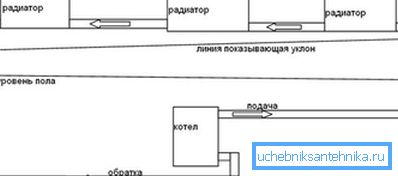

Nuance: ces recommandations ne sont pas applicables à un système à circulation naturelle. Pour déplacer l'eau par gravité, la mise en bouteille devra, bon gré mal gré, être posée en pente; les premiers radiateurs seront en dessous. Cependant, avec un vase d'expansion ouvert, la purge d'air ne pose aucun problème.

• En tant que dispositifs de chauffage, vous ne devez pas utiliser de convecteurs (batteries à ailettes pour augmenter le transfert de chaleur). Encore une fois, ils vont nous priver de l'un des petits pains de Leningrad - la capacité de travailler sur le chauffage, même à l'état impressionné.
• Lors de la conception d'un système, il convient de respecter les tailles minimales suivantes:

Nuance: une longueur de remplissage maximale raisonnable dans un système à circulation naturelle est d'environ 40 mètres. Avec une plus grande surface de la maison, mieux vaut faire des folies sur la pompe de circulation.

• Chaque appareil de chauffage est équipé des vannes suivantes:

• Clapet à bille à l’entrée. Il éteindra complètement le radiateur pour une réparation ou un remplacement sans perdre tout le circuit.

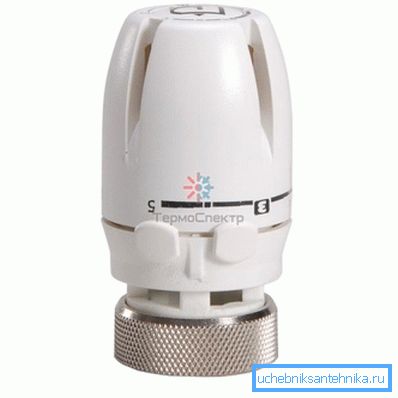

• Sortie du papillon. Avec celui-ci, vous pouvez à nouveau couper complètement le chauffage ou limiter la circulation à travers celui-ci, réduisant ainsi la température. Au lieu d'un starter, une tête thermostatique peut être installée, ce qui régulera sa propre praticabilité en mode automatique, en fonction de la température de la pièce.

Utile: pour des raisons d'économie, une autre vanne peut être installée à la place d'un papillon des gaz ou d'une tête thermique. Son prix est beaucoup plus bas; Cependant, il est plutôt gênant de réguler le débit de l'eye-liner avec une valve.

• Évent sur l'un des bouchons de radiateur supérieurs. Pour purger l’air, un robinet Mayevsky, une vanne ou un robinet conventionnel peuvent être utilisés.

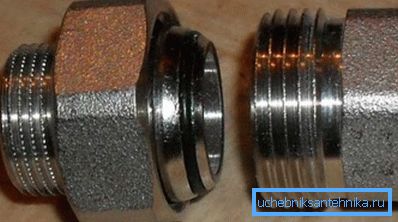

• Lorsqu'il est monté sur des chemises en acier du côté liège avec un filetage à gauche, une dérive amovible est installée, ce qui permet, si nécessaire, de démonter le radiateur sans soudure. En règle générale, les raccords en acier avec radiateurs bimétalliques sont utilisés dans les maisons raccordées au chauffage central avec des températures et des pressions pas toujours prévisibles. Les systèmes autonomes utilisent des tuyaux en polypropylène et en métal-plastique; pour connecter les piles dans ce cas, il est plus facile de mettre un couple de femmes américaines.

Conclusion

Nous espérons que le matériel proposé au lecteur l’aidera dans la conception du système de chauffage et de son installation. Comme toujours, vous pouvez trouver des informations thématiques supplémentaires dans la vidéo jointe à l'article. Des succès!
