Système de chauffage par gravité: caractéristiques de

Le système de chauffage par gravité est idéal pour la mise en œuvre dans les petites maisons privées. Son travail est basé sur la circulation de l'eau chaude et froide dans les tuyaux en raison de la différence de température et ne nécessite pas l'installation d'équipements de pompage supplémentaires.

Pour que l'ensemble du processus se déroule avec précision et sans échec, certaines conditions doivent être remplies, que nous examinerons dans cet article.

Principes de fonctionnement

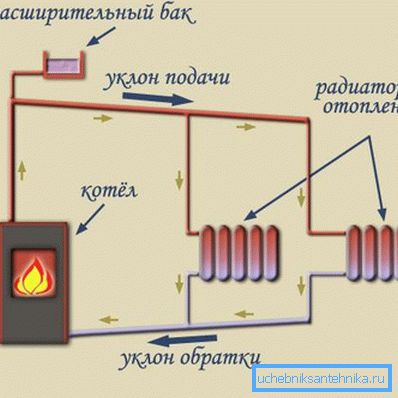

Le chauffage de l’eau comporte plusieurs étapes:

• Échauffe dans la chaudière et commence à atteindre la note la plus élevée du système. Cela est dû aux lois élémentaires de la physique, qui décrivent qu'une substance chauffée est plus légère qu'une substance froide.
• Puis, commençant à refroidir, il s’enfonce dans les radiateurs et distribue la chaleur dans toute la pièce.
• En refroidissant complètement, le liquide est drainé par des tuyaux inclinés dans l'entrée de la chaudière, après quoi le cycle se répète.

L'assemblée

En dépit de la simplicité apparente de son fonctionnement, le chauffage gravitationnel nécessite que certaines conditions soient remplies pour que cet ouvrage soit pleinement fonctionnel:

Les exigences

1. Pour que la vitesse du liquide de refroidissement se déplace dans les tuyaux afin de répondre aux normes requises, la différence de température entre la sortie et l'entrée de la chaudière doit être d'au moins 25 degrés Celsius.. Autrement dit, plus de radiateurs dans les pièces dégagent de la chaleur, plus l'eau se déplace rapidement dans le système.
2. Le niveau de la partie chauffante de l'appareil de chauffage doit être inférieur au niveau de l'axe central des radiateurs situés dans la maison afin que le liquide de refroidissement puisse s'écouler librement à l'entrée de la chaudière.

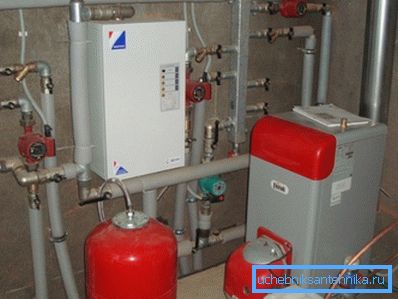

Astuce: il est recommandé d'installer la chaudière dans la fosse ou dans le sous-sol. Cela garantira un apport suffisant du liquide refroidi.

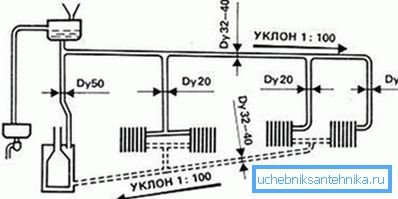

1. La pente moyenne du mouvement du liquide de refroidissement doit être respectée 1: 100.

1. La distance entre le radiateur et le radiateur le plus proche ne doit pas dépasser trente mètres, en raison de la résistance au mouvement du fluide.

Conseil: pour un fonctionnement fiable du système de chauffage, il est recommandé de respecter une distance de quinze mètres par rapport au radiateur. Cela garantit le dépassement de la résistance hydraulique des tuyaux de tout matériau.

1. Une condition supplémentaire pour la compensation de la résistance hydraulique est le respect des normes minimales pour les diamètres des tuyaux utilisés. L'instruction des tailles optimales pour différentes sections ressemble à ceci:

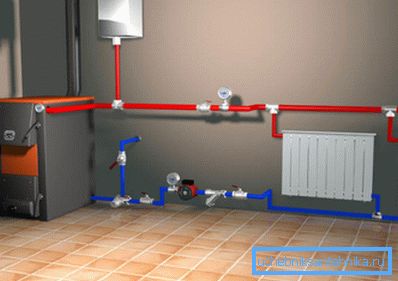

1. Toute la structure doit nécessairement être remplie de liquide.. Pour contrôler son niveau, un réservoir spécial est installé au point le plus élevé du système, qui contient la réserve d'eau nécessaire. De plus, un tuyau d'évacuation est raccordé à sa partie supérieure, ce qui permet d'évacuer l'excès de liquide de refroidissement en cas de surchauffe et de dilatation excessive dans le système d'égout.

Régimes populaires

Il n’est pas facile d’équiper le système de chauffage du mouvement gravitationnel du liquide de refroidissement. Pour ce faire, vous devez tenir compte des nombreuses caractéristiques de conception de votre maison et d'autres facteurs importants (lisez également l'article Chauffage au gaz dans un appartement: comment devenir indépendant des services publics).

Conseil: si vous avez le moindre doute sur vos propres capacités, il est préférable de contacter les professionnels, car le prix de l'erreur commise lors de l'installation du projet sera beaucoup plus élevé que le coût de leur travail.

Les systèmes de chauffage auto-coulants peuvent avoir les schémas de mise en œuvre suivants:

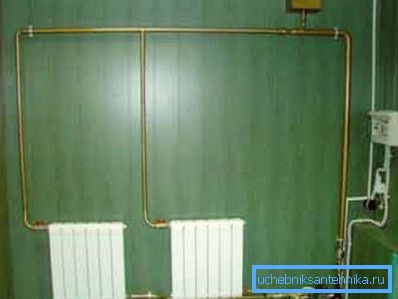

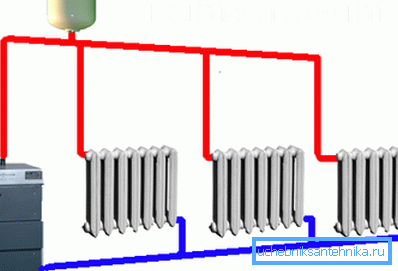

1. La conception la plus courante et la plus simple est la conception, qui suppose l’emplacement du canal d’alimentation en haut de la pièce et du tuyau de retour - en bas.

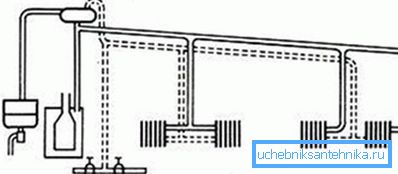

1. Si au niveau du sol il y a un grand nombre d'obstacles, les tuyaux renvoyant le liquide refroidi sont placés près du tuyau d'alimentation.

1. Pour les zones non exposées au gel, les éléments suivants du système de chauffage peuvent convenir:

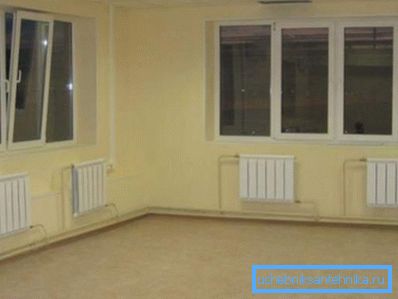

1. Pour les petites maisons situées dans des régions aux hivers rigoureux, un meilleur agencement convient, en tenant compte de l'emplacement des radiateurs sous les fenêtres des murs extérieurs.

Conclusion

Le système de chauffage, qui suppose la circulation naturelle du liquide de refroidissement, ne nécessite pas l’installation d’appareils supplémentaires, ce qui nuit à la réduction de son coût. Mais il est également nécessaire de rappeler les difficultés de conception, qui doivent prendre en compte toutes les caractéristiques techniques du bâtiment. C’est le seul moyen d’assurer le fonctionnement efficace de l’ensemble de la structure (voir également l’article Dispositifs de chauffage alternatifs - Réchauffeurs de gaz pour le cottage d’été).

La vidéo fournit des informations supplémentaires sur le sujet. Bonne chance à vous conception et installation!
