L'efficacité du chauffage domestique dépend non seulement de la chaudière et des modèles de radiateurs choisis. La manière dont la circulation du liquide de refroidissement entre ces appareils est organisée est non moins importante. Et si des pipelines utilisant une méthode de raccordement en Té étaient utilisés auparavant, la distribution radiale du système de chauffage est maintenant utilisée. Bien qu’il soit plus difficile de le faire vous-même, les avantages et la facilité d’utilisation ne vous font pas renoncer à votre choix.

Caractéristiques de conception

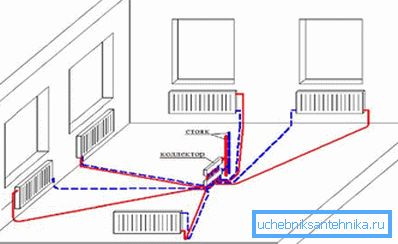

Le chauffage par rayonnement, contrairement au tee-share, avec lequel tous les propriétaires d'appartements et de maisons de ville sont familiers, permet de ne pas connecter, mais de connecter en parallèle des batteries à la chaudière.

Dans ce cas, une armoire de collecte spéciale est installée, dans laquelle tous les équipements de contrôle, pompes, manomètres, robinets, etc. nécessaires sont soigneusement installés.

Les différences entre les deux schémas d'installation mentionnés ci-dessus sont les suivantes:

1. Le câblage en T nécessite un nombre beaucoup plus petit de tuyaux, mais lors de son installation, vous devez utiliser de nombreux raccords: tés, arbres, raccords, etc. Cela complique la procédure d'installation. De plus, une méthode cohérente d’arrangement du système de chauffage est considérée comme moins fiable, car il existe dans ce cas une probabilité élevée d’erreurs pouvant conduire à une dépressurisation, à la formation de zones avec une pression de fluide différente, etc.

1. La distribution radiale du chauffage, malgré la nécessité d'acheter un nombre beaucoup plus grand de tuyaux, utilise seulement deux connexions pour chaque radiateur: à la jonction avec le collecteur et à la buse de la batterie.

Vous pouvez ainsi sécuriser chaque "faisceau" du réseau de chauffage sur le sol en toute sécurité, sans crainte de fuite au niveau des joints. De plus, si une panne est détectée, vous pouvez facilement éteindre la zone à problème sans perturber la circulation du liquide de refroidissement via l'équipement d'échange de chaleur installé dans les autres pièces.

Il convient de noter que l'un des principaux inconvénients du chauffage radial est son prix. Cela est particulièrement vrai des systèmes équipés d'un équipement électrique.

Faites attention! Comme dans le cas du système en té, le système à rayonnement assure l'organisation du courant de liquide de refroidissement naturel (gravitationnel) et forcé (à l'aide de pompes).

Considérez les deux types plus en détail.

Modèles de radar

Méthode 1. Avec circulation forcée de l'eau

Auparavant, le circuit de chauffage radial, équipé de pompes à pompe, n’était pas très populaire en raison du coût élevé des pièces. Mais à l'heure actuelle, le prix des équipements a considérablement diminué et un nombre croissant de personnes l'y choisit.

La principale différence avec le schéma gravitationnel réside dans le fait que le liquide (eau ou antigel) circule de la chaudière vers les batteries et revient, non à cause de la différence de température et de pression, mais à l'aide de pompes.

Grâce à cela, les avantages suivants sont obtenus:

• La géométrie et le nombre de pièces de la maison ne sont soumis à aucune restriction.
• le chauffage peut être installé dans n’importe quelle zone des locaux;
• des tuyaux de toute longueur, posés sans pente, peuvent être utilisés pour connecter des radiateurs et des collecteurs.

Astuce! Bien que la pompe de circulation puisse être installée en tout point du système, il est conseillé de le faire sur le collecteur de retour avant de fournir le liquide de refroidissement à la chaudière. La température du liquide y est la plus basse, ce qui influe positivement sur la durée de vie de l'équipement.

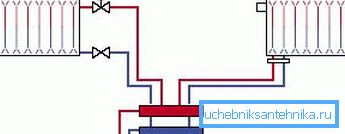

Méthode 2. Avec la circulation naturelle de l'eau

Dans ce cas, le liquide de refroidissement se déplace sous l'effet de la gravité: l'eau chauffée devient moins dense et plus légère; elle est donc expulsée vers le point supérieur du système, après quoi, lorsqu'elle refroidit, elle passe à travers les collecteurs et les radiateurs, puis retourne au radiateur.

Le système de chauffage par faisceau gravitationnel présente les caractéristiques suivantes:

1. Lors de l'installation, un vase d'expansion ouvert est nécessaire et doit être installé au plus haut point. Il compense la dilatation thermique du liquide de refroidissement et empêche une augmentation de la pression interne dans les conduites.
2. Le réseau de chauffage par rayonnement à circulation naturelle ne nécessite pas l'installation d'équipements électriques coûteux, ce qui réduit considérablement le coût estimé des travaux.
3. Le chauffage avec circulation naturelle est totalement non volatil. Même si vous éteignez l'électricité, ce qui est souvent le cas dans les banlieues ou à la campagne, vous ne serez pas laissé sans chaleur.

Avantages et inconvénients des systèmes de chauffage radial

Côtés positifs

Le principal avantage du schéma radial - la facilité d'utilisation.

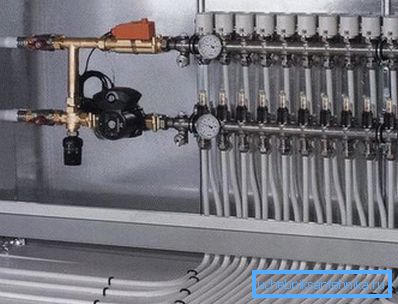

Un équipement spécial rend la gestion du réseau climatique aussi ergonomique et pratique que possible:

1. Vous pouvez régler la température de chaque radiateur de la maison sans quitter l'armoire des capteurs.. De plus, si nécessaire, vous pouvez couper complètement l'alimentation en eau de tout élément du système sans affecter les performances de l'ensemble du réseau de chauffage.
2. Chaque paire de tuyaux connecte le collecteur avec un seul radiateur.. Par conséquent, vous pouvez utiliser des canalisations de petit diamètre, faciles à dissimuler sous le revêtement de sol. De plus, il permet de réchauffer partiellement la surface du sol.

1. Grâce à l'utilisation de dispositifs spéciaux (appelés "hydro shooters" - collecteurs de grand diamètre), il est possible de former plusieurs zones de chauffage dans la maison avec des températures de caloporteur différentes.

Dans ce cas, un court-circuit est organisé entre les tuyaux d’alimentation et de retour. L’eau chauffée circule constamment dans l’aiguille hydraulique et sa clôture peut être produite à différentes distances (la température en dépend).

Côtés négatifs

Pour être complet, il convient de mentionner les inconvénients de l’utilisation du système de chauffage par rayonnement.

C'est à cause d'eux, malgré tous les avantages, ce n'est pas très courant:

1. Fortement augmenté le débit des tuyaux d'alimentation et de décharge. Plus la maison est grande et plus la géométrie des pièces est complexe, plus il faudra de détails. En outre, la complexité de l'installation augmente, ce qui ne peut pas affecter le coût estimé de la construction.

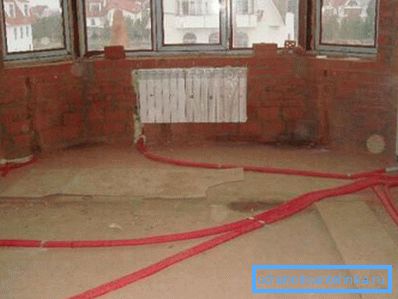

1. La nécessité d'une installation cachée. Si le système de té traditionnel peut être monté le long des murs, vous ne pouvez pas placer un grand nombre de tuyaux de cette façon. Ils doivent être cachés sous le sol. Vous pouvez vous accrocher et dans les murs, mais dans ce cas, la consommation de matériau augmentera encore plus.
2. Pas de joints. Lors de la conception des conduites, il est impératif de s'assurer que la conduite sous le sol ne contient pas un joint. À cet endroit, les rafales se produisent le plus souvent et les coûts de réparation des dégâts seront loin d’être faibles et très laborieux.
3. Si la conception du système comprend plusieurs circuits avec une température de liquide de refroidissement différente, chacun d'entre eux doit alors être équipé d'une pompe de circulation.

Caractéristiques d'installation

Tout système de chauffage par faisceau pour la maison est conçu et installé individuellement, en fonction de la superficie de la maison, du nombre de pièces, du réfrigérant et des radiateurs sélectionnés, ainsi que d'autres conditions.

Cependant, il existe une instruction généralement acceptée à laquelle chaque installateur se conforme.

Tout d'abord, il convient de noter que la distribution radiale des tuyaux ne se fait jamais dans les appartements urbains. Cela est dû au fait que le flux de liquide de refroidissement dans les immeubles de grande hauteur est assuré par des colonnes montantes verticales reliant tous les appartements - du premier au dernier étage.

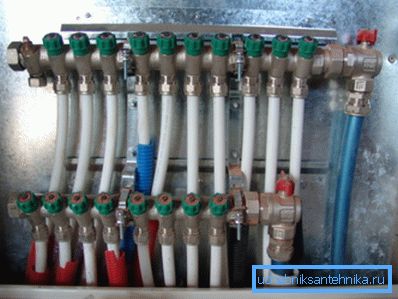

Du fait de la connexion de puissants collecteurs, l’eau chaude n’atteindra pas les locaux situés au-dessus, ce qui perturbera le fonctionnement du réseau de chauffage. Les résidents se plaindront auprès de l'organisme de service qui, tôt ou tard, vous obligera à démonter les capteurs et à retourner au système de chauffage en té.

Faites attention! Ce qui précède ne s'applique pas dans les cas où une chaudière autonome est utilisée pour chauffer un appartement. Il chauffe indépendamment le liquide de refroidissement, ce qui suffira à satisfaire les besoins de la maison sans nuire aux intérêts des voisins.

Lors de l'installation d'un chauffage radial dans une maison privée, il est nécessaire de faire attention à ces nuances:

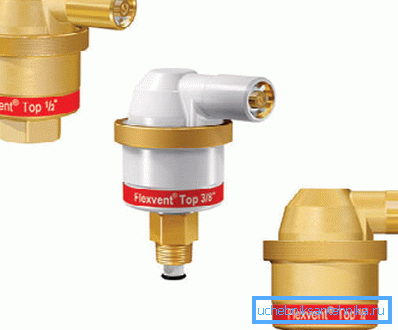

1. Des vannes empêchant la formation de bouchons d’air sont installées sur les capteurs qui fournissent et déchargent l’eau aux batteries. Pendant le fonctionnement, tout l'air restant dans le système sera libéré à travers eux.

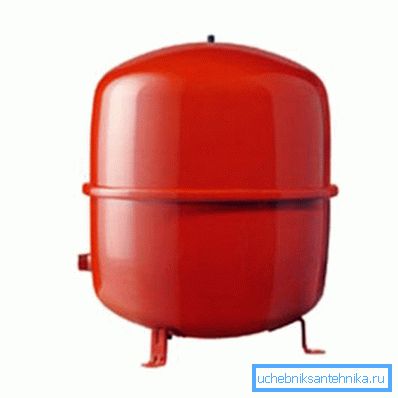

1. Le circuit de chauffage doit être équipé d'un vase d'expansion dont le volume correspond à 10% de la quantité de liquide de refroidissement circulant dans les tuyaux. Il est conseillé d’acheter des récipients à membrane du type fermé.
2. Il est conseillé d'installer le réservoir sur la canalisation qui relie le collecteur de refoulement à la chaudière. Cela est dû au fait que le vase d'expansion hermétique n'aime pas les écoulements d'eau turbulents et qu'ils apparaissent moins souvent sur le tuyau de retour.

1. Contrairement au vase d'expansion, l'emplacement d'installation des pompes de circulation n'est pas très important. Mais il est également souhaitable de les connecter au tuyau drainant le liquide de refroidissement refroidi. Dans ce cas, l'équipement fonctionnera plus longtemps.
2. Lors de l'installation, il est nécessaire de s'assurer que les arbres des pompes électriques sont situés strictement à l'horizontale. Sinon, en raison de distorsions, les roulements vont rapidement tomber en panne et vous devrez changer ou réparer l'équipement.

Conclusion

Malgré tous les avantages, la méthode d’organisation du chauffage par rayonnement ne peut être attribuée à des décisions budgétaires. Cependant, les avantages obtenus valent sans aucun doute l'argent et les efforts investis. Il suffit de choisir le bon équipement pour qu'il ne devienne pas le «goulot d'étranglement» du système. Vous pouvez en apprendre plus à ce sujet dans la vidéo de cet article.
