Systèmes de chauffage: aperçu des systèmes courants et des
Il semblerait que ce qui peut être difficile dans la construction d'un réseau climatique? Selon la majorité, il s'agit soit d'un point de chauffage du système de chauffage, soit d'une chaudière individuelle qui chauffe le fluide caloporteur. Ensuite, de l'eau ou de l'antigel à travers les tuyaux pénètre dans les radiateurs, où se déroule l'échange secondaire d'énergie thermique avec l'air de la pièce.
Mais derrière la simplicité externe se cachent des solutions d'ingénierie très complexes, dont le manuel d'utilisation et de maintenance nécessite plus d'une douzaine de pages.
Méthodes de chauffage du liquide de refroidissement
Points de chauffage central

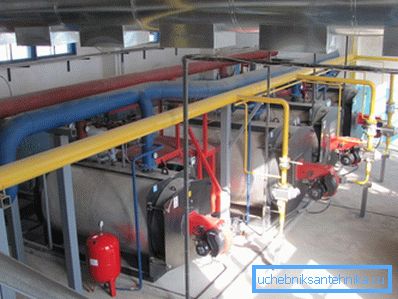

À l'aide de chaudières centralisées, le caloporteur est chauffé, puis fourni aux résidents des appartements en ville. De plus, ce type de chauffage est parfois organisé dans les colonies de chalets.
Les systèmes de climatisation avec alimentation en eau centralisée présentent les caractéristiques suivantes:
- l'équipement de chauffage est situé dans un bâtiment spécialement équipé et chauffe l'eau destinée à un grand nombre de consommateurs;
- pour alimenter les récipients en liquide, on utilise des lignes de chauffage, généralement placées dans des canaux souterrains;
- Le réglage de tous les paramètres du liquide de refroidissement (température, pression, composition physique et chimique, vitesse de l'eau) est également centralisé, l'utilisateur final ne peut pas les influencer.
Installations autonomes
Dans de tels systèmes, le chauffage de l'eau, qui est ensuite envoyé aux radiateurs, est effectué individuellement pour chaque appartement ou maison. À cette fin, une chaudière de chauffage est installée. Vous pouvez le choisir vous-même, en fonction de la puissance et du type de carburant utilisé.
Les variétés suivantes existent:
- Gaz. L'option la plus commune. Le gaz naturel utilisé est alimenté par des conduites principales ou stocké dans des bouteilles de gaz ou un réservoir à gaz. Le système de chauffage avec une chaudière à gaz est l’un des plus économiques, mais seuls des spécialistes certifiés peuvent installer et entretenir ces équipements.
- Combustible solide. Excellente option peu coûteuse pour les maisons dans lesquelles le système d'approvisionnement en eau principal n'est pas amené. Le combustible utilisé est le bois, le lignite, la tourbe, etc. Il existe même des unités fonctionnant à la biomasse. Avec leur aide, vous pouvez organiser le chauffage le plus respectueux de l'environnement.

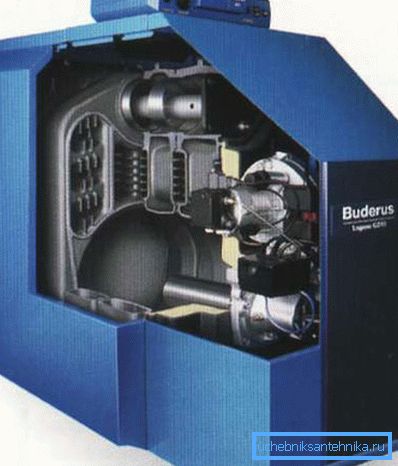

- Mazout. Les systèmes de chauffage, qui comprennent une chaudière à combustible liquide, fonctionnent de manière totalement autonome et ne nécessitent pas d'intervention humaine périodique pour charger le combustible. Le seul inconvénient est le prix élevé du carburant diesel et le besoin d'un équipement de stockage spacieux pour le carburant diesel.
- Électrique. Peut également être utilisé pour chauffer le liquide de refroidissement. Avoir d'excellentes propriétés de consommation et caractéristiques techniques. Mais le carburant - l'électricité - est trop cher, car le système de chauffage ne sera pas économique.
La plupart des unités électriques sont utilisées comme équipement supplémentaire ou de secours.
Faites attention! Pour les maisons plus grandes ou les bâtiments commerciaux, un circuit de chauffage bifilaire peut être installé, qui comprend non pas une mais deux chaudières desservant les différents contours du réseau climatique.
En outre, l’ingénierie des systèmes climatiques utilisant des sources d’énergie alternatives est en cours. Le système de chauffage à thermosiphon le plus prometteur utilisant la lumière du soleil.
Cependant, le développement des équipements est à un niveau tel qu'il est impossible d'utiliser ces appareils en tant que base. L'énergie thermique générée n'est pas suffisante pour fournir de la chaleur à la maison.
Manières de poser des tuyaux
Après avoir traité la chaudière, vous pouvez procéder au choix de la disposition des tuyaux. Ici, des difficultés devraient surgir.
Il existe trois variétés principales:
- Tuyau simple Dans ce cas, le long du périmètre de la pièce, un tuyau principal est inséré dans lequel les batteries sont enfoncées. Le schéma d'installation de ce dernier peut être séquentiel (le fluide caloporteur circule dans chaque élément chauffant, il n'a pas d'autre moyen) et parallèle (l'eau circule dans le tuyau et pénètre dans les batteries au moyen de canaux de drainage allant vers l'entrée et la sortie du radiateur).
- Deux tuyaux Deux canaux sont installés: l'un pour l'alimentation en eau chaude, l'autre pour le retour du liquide de refroidissement dans l'équipement de chauffage. Un système plus flexible qui vous permet de régler avec précision la température dans les pièces et permet de réparer ou de changer les radiateurs sans arrêter le fonctionnement de l’ensemble du système de chauffage.
Le schéma à deux tuyaux a deux variétés:

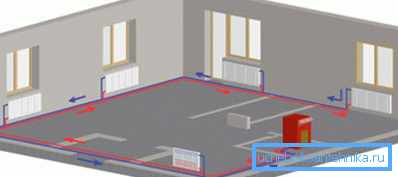

- système de chauffage en impasse - dans ce cas, une paire de lignes va à la dernière pièce, où elle est connectée par un cavalier;

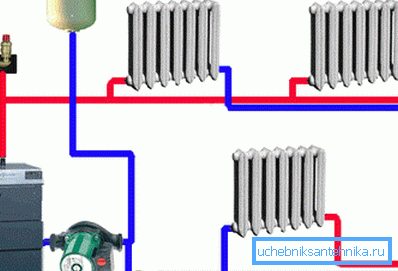

- système de chauffage associé - le réseau avec liquide de refroidissement contourne toutes les pièces et revient à la chaudière
Le deuxième type est préférable: il faudra moins de matériaux pour sa production.
- Collecteur. Le liquide de refroidissement est fourni au collecteur, qui le distribue séparément à chaque batterie. Le système le plus flexible, mais l'installation nécessite trop d'argent.
Problèmes de chauffage et leurs solutions

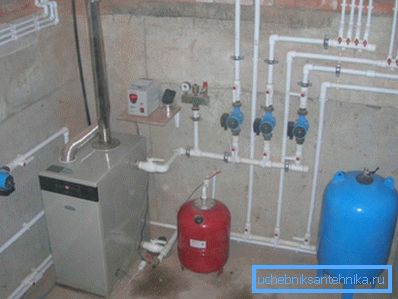

Panne générale et maintenance de routine
Comme votre Daewoo Nexia ou votre Toyota Prado préférés, le réseau de chauffage nécessite un entretien périodique.
Outre les travaux techniques prévus, le système de chauffage peut tomber en panne pour des raisons imprévues:
- le vase d'expansion ou la capacité dite tampon est dépressurisée ou rouillée;
- Un choc hydraulique survenant dans le système de chauffage détruira les radiateurs;
- il se forme une fuite importante pouvant entraîner une aération ou une vidange complète des canalisations de chauffage;
- à la suite d'un impact physique externe, le tuyau ou le radiateur sera endommagé, etc.
Faites attention! Si la panne survient dans la chaudière (surtout au gaz), vous ne devriez en aucun cas la réparer vous-même. Même si les contrôleurs ou le thermomètre ne fonctionnaient tout simplement pas, si le mastic était desséché ou s'ils commençaient à laisser passer les joints en gel sur les buses, il est nécessaire de faire appel à des professionnels. Le manuel d'instructions de l'appareil de chauffage interdit directement toute interférence non autorisée avec le fonctionnement de l'appareil.
Afin d'éviter des problèmes lors de l'exploitation du système, il est souhaitable que la conception ou la reconstruction, ainsi que la mise en service, soient effectuées par une équipe spéciale de plombiers. À la fin des travaux, ils établiront un acte d'acceptation et un acte d'inspection du système que vous devrez signer, vous fourniront un dessin et un passeport du réseau climatique et donneront également une garantie sur le travail effectué.
En cas d'accident, si vous inondez les voisins et qu'un examen prouve que la défaillance est due à des erreurs d'installation, l'entreprise-contractant indemnisera le sinistre. La raison pour laquelle une action en justice sera intentée devant le tribunal sera les documents mentionnés ci-dessus.
L'installation indépendante est également souhaitable de réaliser sous le contrôle d'un spécialiste expérimenté, qui a déjà été engagé dans le chauffage. En outre, vous n'avez pas besoin d'économiser de l'argent sur l'achat de matériaux, prenez uniquement des tuyaux de haute qualité.
Par exemple, des pièces éprouvées vendues sous la marque Rehau. Bien que leur prix soit assez élevé, c'est un excellent choix qui ne vous décevra pas.
L'entretien courant des systèmes de chauffage peut être effectué indépendamment. Les problèmes et solutions les plus courants sont indiqués dans le tableau ci-dessous.
| Le problème | La solution |
| Réchauffer dans le système de chauffage | Une telle nuisance est rare lors de l'exploitation de réseaux climatiques. Un réchauffement peut se produire dans des appartements situés à proximité de sources de chaleur centralisées et uniquement si les règles d'installation des batteries ont été violées. Lorsque les buses sont connectées par un bypass en fonctionnement, vous pouvez cesser de penser à un réchauffage. En ce qui concerne les systèmes autonomes, ici, la température est contrôlée par vous-même à l’aide de chaudières électroniques. |
| Prévention des coups de bélier | Ce terme fait référence à une forte augmentation de la pression du liquide de refroidissement dans le système, ce qui peut entraîner des pannes des tuyaux, des raccords et, le plus souvent, des radiateurs de chauffage. Il est assez facile de résoudre le problème: dans un système autonome, il est nécessaire de verser lentement le liquide de refroidissement dans les tuyaux et, dans le système centralisé, d’équiper les entrées de batterie de vannes thermiques, qui doivent être vissées lors du démarrage du système et relâchées lentement afin que l’eau remplisse la batterie d’un petit jet. |
| Système d'alimentation | Si le système de chauffage fermé est équipé d'un vase d'expansion de type ouvert, il est nécessaire de surveiller en permanence le niveau de caloporteur qu'il contient. Le liquide ayant tendance à s'évaporer, le volume d'eau circulant dans les tuyaux diminue, il est nécessaire de compenser les pertes périodiquement. Pour ce faire, il n'est pas nécessaire de monter dans le grenier, le manque de liquide de refroidissement peut être déterminé par le manomètre installé sur le tableau de bord de la chaudière. |
| Nettoyage du réseau climatique | Lors du travail à l'intérieur des radiateurs (en particulier de la fonte), des dépôts minéraux se forment et doivent être éliminés. Considérez comment rincer le système de chauffage: pour cela, il existe des moyens chimiques et mécaniques: vous pouvez soit verser une solution spéciale dans le système, soit démanteler les éléments chauffants et les nettoyer avec des pistolets hydrauliques ou pneumatiques spéciaux. Pour protéger le système de chauffage centralisé des débris, il est conseillé d'installer un puisard pour le tuyau d'alimentation. |
Astuce! De nombreux propriétaires de réseaux autonomes demandent ce qu’il faut remplir dans le réseau de chauffage. Le plus souvent, l’eau joue le rôle de caloporteur, moins souvent - antigel spécial. Si vous voulez économiser, utilisez de l'eau.
Cependant, avant cela, il est souhaitable de l'adoucir à l'aide d'un équipement ou de solutions spéciales. Cela aidera à éviter la formation de tartre sur les tuyaux et augmentera le temps entre le rinçage du système.
Système de dépressurisation
Les problèmes les plus graves rencontrés lors du fonctionnement des réseaux de chauffage proviennent de la violation de l’étanchéité des tuyaux, raccords, robinets, radiateurs et autres équipements. L’intérêt ici n’est pas tant de dépanner, mais de trouver une fuite.

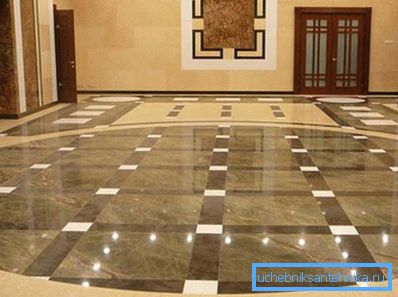

Si les tuyaux sont posés ouvertement, il vous suffit de vous armer d'une lampe de poche et de faire un audit. Mais que faire si les flux d’approvisionnement et de retour sont dissimulés sous une chape et que des dalles de marbre sont également posées sur lesquelles on a dépensé d’énormes sommes d’argent?
Ici, vous ne pouvez donner qu'un conseil: vous devez vous protéger des fuites, même au stade de l'installation. Pour cela, il est conseillé d'utiliser des tuyaux spéciaux (en métal-plastique ou en polyéthylène réticulé) et de s'assurer qu'aucun composé n'est rempli de béton.
Conclusion
Le nettoyage et l’alimentation périodiques du système de chauffage, l’élimination des fuites et l’entretien de la chaudière vous permettront d’augmenter considérablement la durée de vie du réseau climatique de votre maison. Plus en détail avec l'ordre de fonctionnement des réseaux d'ingénierie d'un bâtiment résidentiel, vous pouvez apprendre de la vidéo dans ce document.
