Systèmes de chauffage avec double chaudière: les solutions

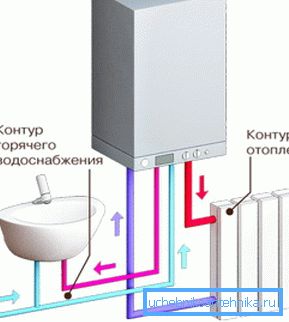

Comme vous le savez, le chauffage à double circuit dans une maison se produit lorsque le générateur de chaleur chauffe séparément l'eau pour les radiateurs (première branche) et pour l'alimentation en eau chaude (seconde branche). Un système similaire du système à nos jours est devenu assez populaire, en raison de sa polyvalence et de son confort.

Pour qu'un tel réseau fonctionne, il faut tout d'abord une chaudière à double circuit, capable de chauffer à la fois le fluide caloporteur et l'eau chaude. Nous allons décrire comment une maison privée avec une chaudière à double circuit peut être implémentée dans cet article.

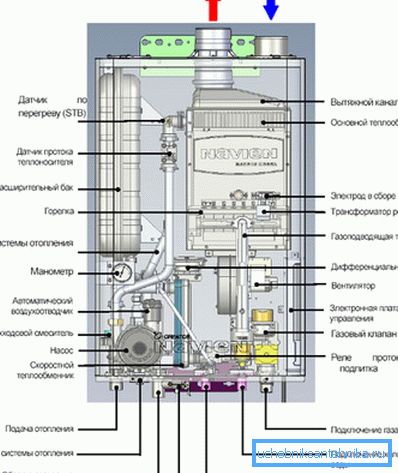

Caractéristiques des générateurs de chaleur à double circuit

1. La principale différence entre ces unités et leurs homologues à circuit unique réside dans le fait qu’elles utilisent l’énergie thermique du combustible non seulement pour chauffer l’eau dans le circuit de chauffage, mais également dans le branchement pour la production d’eau chaude.

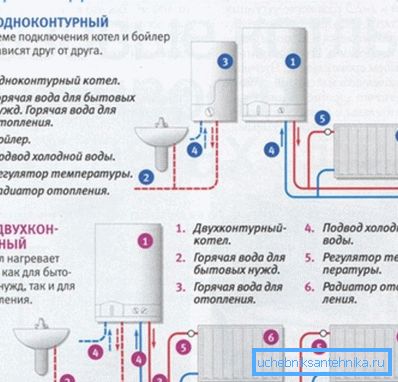

2. Des contreparties à circuit unique peuvent également être utilisées pour chauffer de l'eau.. Cela peut se produire dans le réservoir de stockage par chauffage indirect. Dans ce cas, le caloporteur cédera une partie de l’énergie qui circulera dans un échangeur de chaleur supplémentaire dans un réservoir isolé thermiquement.
3. La principale différence entre l’unité de dérivation d’usine et les circuits de ce type est le transfert direct de l’énergie thermique du combustible à l’eau..

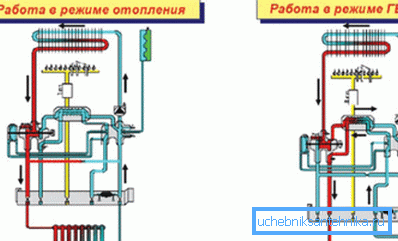

Faites attention! Lors de la conception d'un système, considérez une caractéristique très importante d'un système de chauffage avec une chaudière à double circuit. Lorsque la maison comprend un robinet d'eau chaude, la chaudière arrête de chauffer le liquide de refroidissement et passe au circuit d'eau chaude sanitaire.

Comment fonctionne une telle unité dans la pratique?

1. Pour les bâtiments bien isolés ayant une superficie importante, le mode de fonctionnement sonores de l'unité à double circuit n'est pas très important. De tels bâtiments ont une grande inertie thermique. Par conséquent, même lorsque la chaudière chauffe de l'eau pendant quelques heures uniquement pour les besoins domestiques, la température dans la maison ne changera que de 1/2 degré.
2. Lorsqu'un bâtiment est petit ou n'est pas suffisamment isolé, l'inertie devient un paramètre important. Dans ce cas, le chauffage des batteries et de l'eau dans les tuyaux doit refroidir le plus longtemps possible. Ceci peut être réalisé en prenant des radiateurs avec un grand volume de sections et des tuyaux avec une section accrue.
3. Lorsque des volumes importants et des coûts constants d’eau chaude sont nécessaires, il est préférable de ne pas installer de chaudière à double circuit.

Ici, le système de chauffage avec deux chaudières soit un analogique à circuit unique et une eau de chauffage à colonne est préférable. L'unité à double circuit ne sera pas en mesure de maintenir une température confortable dans les locaux si un pourcentage plus élevé du temps est utilisé sur l'eau chaude.

1. Un système de chauffage par gravité ne devrait pas non plus être prévu avec une chaudière similaire.

Faites attention! Dans ce cas, après l’arrêt de la chaudière, la circulation dans le réseau de chauffage s’arrête presque immédiatement. Sa récupération sera longue. Lors du remplissage avec de l'eau chaude, les batteries chaufferont de manière inégale. Cela conduira à une distribution de température inconfortable dans les chambres.

Dispositif de chauffage si le bâtiment est petit

Examinons ce que peut être le système de cerclage d’une chaudière à double circuit si la maison est petite, d’un étage (jusqu’à 100 m2) et comporte plusieurs pièces séparées qui doivent toutes être chauffées.

Dans ce cas, le réseau monotube sera optimal. C'est la construction et l'installation les plus simples, son fonctionnement ne pose pratiquement aucun problème. De plus, le prix du système sera bas, en raison de l’économie des matériaux, car ils nécessiteront moins d’une contrepartie à deux tubes.

Implémentation de schéma

1. Un petit volume du bâtiment suggère qu'il y aura peu de locataires. Le coût de l'eau chaude sera donc faible. Il n’est pas nécessaire d’abandonner le fait d’avoir une inertie sans importance, mais de jolies piles à chaleur en aluminium. Les analogues de la fonte sont sensibles à la chaleur mais, en règle générale, non esthétiques.
2. Le volume de liquide de refroidissement dans les tuyaux, dans ce cas, il est recommandé d'augmenter. La solution optimale au problème consiste à augmenter la section transversale des produits d'une rangée. Par exemple, du 30 au 40. La quantité d'eau dans les circuits sera alors 1,6 fois plus grande.
3. Tous les radiateurs doivent être montés, sans ouvrir le circuit, parallèlement à celui-ci. Le schéma de leur raccordement peut être diagonal ou inférieur.

L'instruction recommande de mettre sur chaque batterie:

• étranglement (équilibrage des aliments);
• vanne d'arrêt sur le tuyau de retour;
• vanne pour la purge d'air du système (conception conventionnelle ou Mayevsky) vers le capuchon supérieur droit ou gauche.

Option de câblage inférieur

1. Pour réduire la section du circuit principal et l'ouvrir, dans ce cas, ne devrait pas l'être.
2. Immédiatement après le générateur de chaleur, le tuyau de contour doit être élevé verticalement pour créer un collecteur «accélérateur». Ensuite, vous devez le conduire avec une pente (constante) vers le bas.

Faites attention! Un tel acheminement de tuyaux est assez complexe et peu esthétique. Cependant, il est nécessaire que lorsque la pompe est éteinte, les batteries de chauffage soient chauffées en raison de la circulation naturelle.

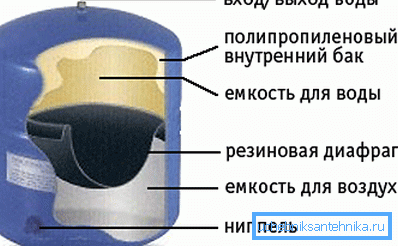

1. Devant la chaudière (le long du flux de liquide de refroidissement) doit être installé un vase d'expansion (membrane). Cela compensera l'augmentation du volume d'eau chauffée.
2. Le réservoir doit avoir une capacité de 10% du volume du caloporteur. Le réservoir doit être mis en place doublure.

Que faire si la maison est grande

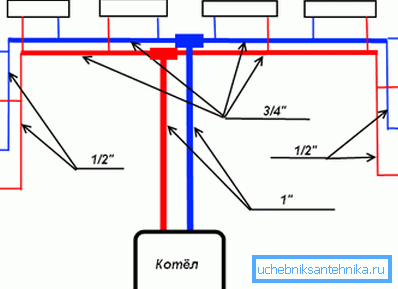

1. Pour un grand bâtiment de deux étages avec un grand nombre de pièces séparées, le système de chauffage à deux tuyaux est le mieux adapté. Il devrait avoir un remplissage supérieur et des radiateurs à câblage constant.
2. Directement à partir du générateur de chaleur, l'eau chauffée s'écoule vers le haut par le tuyau d'alimentation. Il fait le tour du bâtiment dans son grenier ou au plafond de l'étage supérieur.
3. Ensuite, l'eau pénètre dans les colonnes montantes et les batteries y sont connectées. Ils n'ouvrent pas complètement la colonne montante. Chaque appareil est équipé d'un starter de réglage et d'un cavalier.
4. Il est conseillé d'installer une vanne d'arrêt sur la deuxième branche de la canalisation d'entrée. La vanne de purge d’air ne peut être placée qu’une seule fois et fixée au vase d’expansion dans la partie supérieure du circuit.
5. Sur le deuxième tuyau (inférieur) qui tourne autour du bâtiment à travers le sous-sol ou les étages du premier étage, l’eau retourne à la chaudière.

Faites attention! Cette liaison d'une chaudière à double circuit présente un avantage important. Si nécessaire, il est capable de fonctionner grâce à la circulation naturelle du caloporteur. Un tuyau pour l'écoulement de l'eau dans la partie supérieure de la mise en bouteille fera ici office de collecteur accélérant.

C'est-à-dire qu'un système avec un tel schéma peut fonctionner sans unités dépendantes de la puissance (par exemple, une pompe). Sur cette base, en cas de force majeure, vous ne serez jamais gelé.

Augmenter l'inertie thermique du système

Vous pouvez augmenter l'inertie thermique du système de chauffage de vos propres mains.

1. Pour ce faire, choisissez une section de tuyaux de contour légèrement plus grande que nécessaire pour le projet.
2. Vous pouvez également remplacer les piles en aluminium par des pièces en fonte. Ils ont un volume interne élargi de sections, ce qui augmente la conductivité thermique et la capacité thermique du matériau. On pense que toutes les batteries en fonte pour systèmes de chauffage ont une conception laide. Cependant, ce n'est pas. Oui, leurs modèles obsolètes de l'ère soviétique sont toujours en cours de production. Mais à côté d'eux, le marché offre des contreparties modernes. Par exemple, de beaux radiateurs de plancher en fonte forgée ou des batteries murales aux formes esthétiques plates.

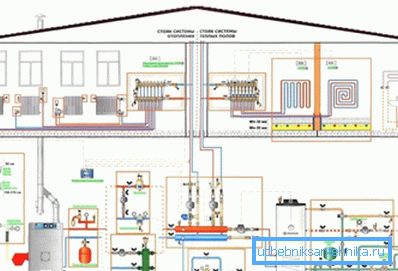

1. Souvent, le grenier ou le deuxième étage d’une maison en hiver n’est nécessaire que de temps en temps, par exemple pour accueillir des invités. La meilleure option consiste alors à utiliser un système de chauffage avec deux générateurs de chaleur et des circuits séparés à un tuyau pour chaque étage.
2. Dans ce cas, en haut, la chaudière fonctionnera la plupart du temps en mode économique, c.-à-d. maintenir une température d'environ +5 degrés.

Le moyen le moins coûteux de surmonter tous les problèmes.

1. Vous pouvez améliorer indépendamment le réseau de chauffage en augmentant plusieurs fois son inertie thermique.

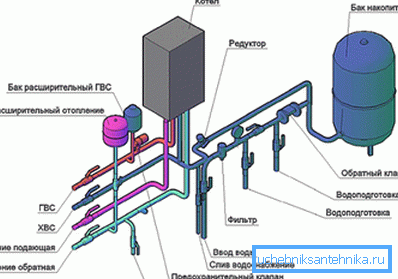

2. Pour ce faire, ajoutez au circuit une batterie d'énergie thermique (réservoir de stockage). Il s’agit d’un conteneur d’un volume de 300/2000 l, doté de deux tuyaux de raccordement. Le réservoir doit être bien isolé pour réduire les pertes de chaleur.
3. La capacité sert à l’accumulation de grands volumes d’eau chauffée. Si la chaudière s’arrête, la chaleur de ce réservoir est épuisée. Il est clair que plus le réservoir est grand, plus les radiateurs chauffent lentement.


4. L'accumulateur de chaleur peut être placé sur n'importe laquelle des sections du système de chauffage. Vous pouvez le monter dans le sous-sol. Pour ce faire, ouvrez le circuit inférieur avec deux connexions. Il est possible de mettre l'unité dans le garde-manger. Une option intéressante consiste à transformer l'appareil en la base d'un banc de poêle chaud. Après tout, cela va inévitablement donner un peu de chaleur à l’atmosphère.
5. La batterie compensera les chutes de température dans le liquide de refroidissement pendant la période où la chaudière chauffe l'eau pour l'alimentation en eau chaude. Il est très avantageux que la chaudière soit alimentée à l'électricité.

Faites attention! Bien sûr, cette méthode a ses inconvénients. Par exemple, un accumulateur de chaleur coûte assez cher. Un modèle isolé de haute qualité, d'un volume d'un mètre cube, vous coûtera 20/30 roubles, ce qui dépend du fabricant.

Conclusion

Le générateur de chaleur à double circuit présente à la fois des avantages et des inconvénients. Si vous le souhaitez, les inconvénients de l'unité peuvent être considérablement réduits. Dans ce cas, vous obtiendrez le système le plus confortable qui fournira à votre maison de l'eau chaude et de l'eau chaude. La vidéo vous en dira encore plus.
