Température ambiante de calcul pour la conception de

Qu'est-ce qui détermine la température des radiateurs dans un appartement en ville? Est-ce que GOST ou SNiP le réglemente? Quel est le rapport entre le programme de température du système de chauffage et la zone climatique? Essayons de répondre à ces questions.

Température de l'air calculée

Le concept de la température de la période de chauffage n'est pas seulement lié au programme de température. Ils définissent les exigences relatives au degré d'isolation thermique d'un bâtiment, à sa taille et à son flux de chaleur provenant d'appareils de chauffage placés dans des locaux résidentiels ou autres, au vitrage et à la qualité du scellement des entrées.

Alors, quel est ce concept? Il s’agit simplement de la température moyenne des cinq jours les plus froids des 50 dernières années au cours de laquelle le fonctionnement du système de chauffage devrait offrir des conditions de confort dans les bâtiments.

Ces conditions sont décrites dans la résolution du gouvernement de la Fédération de Russie du 23 mai 2006. Les règles régissant la fourniture de services publics aux citoyens:

• Dans les pièces à vivre situées au centre de la maison, la température ne doit pas être inférieure à +18 С; dans le coin - +20 C.

Nuance: à une température de référence inférieure à -31 ° C, ces valeurs augmentent respectivement à +20 et +22 degrés.

• La salle de bain doit être au moins +16 degrés, dans la salle de bain - +25.

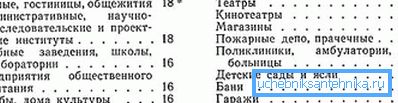

Les recommandations pour les institutions publiques figurent dans le SNiP 41-01-2003 et les normes ministérielles. Ainsi, dans les salles de classe devrait être au moins +21 C, et dans les magasins d'alimentation - +12 C; à l'hôpital, la température recommandée après otoplastie est de +22 et, en cas de déviation de la glande thyroïde, de +15.

Revenons un peu en arrière. Où le concepteur obtient-il la température de l'air estimée pour une ville en particulier?

Toutes les informations nécessaires sont contenues dans SNiP 23-01-99, Climatologie des bâtiments. Il est curieux que dans un document publié huit ans après l'effondrement de l'Union, toutes les principales colonies de peuplement des anciennes républiques soviétiques soient mentionnées.

Tableau de température

Quelle devrait être la température des radiateurs de chauffage dans l'appartement, permettant de fournir les conditions décrites?

Il détermine la température moyenne quotidienne de l'air à l'extérieur.

La dépendance est décrite par deux graphiques de température:

• Pour la conduite de chauffage à la sortie de la cogénération ou de la chaufferie, la température des tuyaux d’alimentation et de retour se situe dans les 150/70 C.
• Dans un système interne, le régime thermique du chauffage doit être compris dans les valeurs de 95/70 degrés dans un système à deux tuyaux (c'est-à-dire dans presque tous les immeubles) et à 105/70 dans les systèmes de chauffage à un tuyau des bâtiments.

Remarque: dans les établissements préscolaires, la température maximale de l'eau dans le système de chauffage ne peut pas dépasser 37 ° C. C'est pour compenser cette faible valeur que les radiateurs de groupe ont généralement des dimensions très impressionnantes.

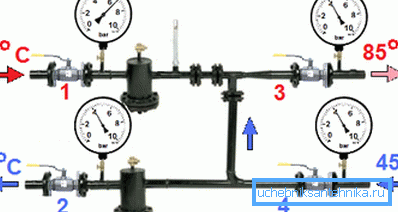

Pourquoi la température de chauffage dans l'appartement est-elle si différente des paramètres de l'itinéraire? Afin de répondre à cette question, il est nécessaire d'expliquer brièvement le principe de fonctionnement du hub d'ascenseur (point thermique de la maison).

Les exigences relatives au système de chauffage s’excluent d’une manière ou d’une autre. D'une part, plus la variation de température entre l'écoulement et le retour est faible, plus les batteries de la maison seront chauffées de manière uniforme et plus l'efficacité des appareils de chauffage sera élevée. Si tel est le cas, il est évident que le taux de circulation dans le système devrait être assez élevé.

Cependant, la surchauffe de la conduite de retour est extrêmement indésirable pour la cogénération: en raison de certaines limitations techniques, l'eau avant son démarrage sur le nouveau cycle doit d'abord être pré-refroidie à 70 ° C.

Le dispositif de l'ascenseur évite assez ingénieusement une contradiction: une partie de l'eau de la canalisation de retour est entraînée dans le cycle de circulation répété. En conséquence, lorsqu’il s’alimente aux vannes d’entrée à 140 ° C dans la maison (directement vers les radiateurs), il n’ya que 90 à 95 degrés.

À propos d'un système de chauffage moderne dans un immeuble d'habitation, il est utile de connaître quelques informations supplémentaires.

• Lorsque la température de départ sur l'autoroute atteint 90 degrés, le système d'eau chaude sanitaire doit être alimenté par le tuyau d'alimentation; lorsque cette valeur est dépassée - de l’inverse. Si l'interrupteur ne se produit pas, il se peut qu'il se trouve dans le système d'eau chaude sanitaire autant que sur la ligne de chauffage direct. Les conséquences pour les connexions flexibles et les joints en caoutchouc ne sont pas difficiles à deviner.
• Dans des situations critiques, les normes de température dans le système de chauffage lui-même peuvent également être dépassées. Par exemple, dans le cas de plaintes massives de froid dans les appartements, le travail d'un ascenseur sans buse, avec un étranglement étouffé, est pratiqué.

Ajustement

Comment la température de chauffage est-elle contrôlée dans les systèmes DH après les vannes d'entrée?

Ascenseur

Normalement, la température de chauffage dans le système ne peut changer que dans un sens - en modifiant le diamètre de la buse. Tous les changements doivent être convenus avec les représentants de l'organisation - fournisseur de chaleur (réseaux de chauffage municipaux); la décision de percer ou de percer la buse est prise sur la base de mesures de la température et de la pression dans l’ensemble élévateur et dans les puits thermiques.

Démonter la buse et changer de taille ne prend pas plus d'une demi-heure et nécessite une utilisation complète des vannes d'arrêt de l'ensemble. En fait, il suffit de bloquer en cercle toutes les vannes (entrée, eau chaude sanitaire, brownies) et de démonter les trois brides de l’ascenseur. La buse percée ou brassée est montée dans l'ordre inverse.

Conseil: les nouveaux joints paronitiques pour les brides de tuyauterie se trouvent rarement dans les entrepôts des sociétés de logement. Lors du démontage de l'élévateur ou du remplacement des vannes de vos propres mains, des instructions simples vous seront utiles: le joint est découpé dans la chambre de la voiture.

Il convient de mentionner quelques manières de contrôler la température du chauffage: de l’eau dans les tuyaux et, par conséquent, des radiateurs.

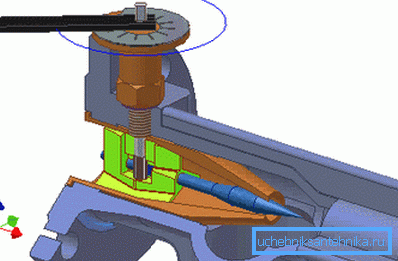

• Au lieu d'une buse conventionnelle à diamètre constant, un ascenseur réglable peut être utilisé. Un simple ajustement du débit vous permet de régler de manière flexible la température du mélange et le retour du débit.

• En outre, pour réduire la température de la conduite de retour, vous pouvez réduire la perte de charge dans l’ascenseur. Ceci est fait par une soupape de retour d'entrée.

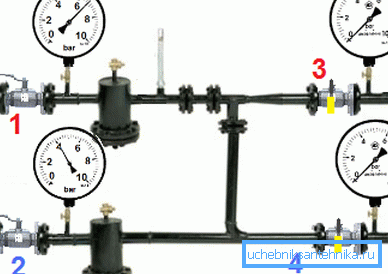

Comment exactement

• L'eau chaude passe en ligne droite.
• La pression sur la ligne d'alimentation de l'ascenseur est mesurée. La jauge est ensuite vissée dans la conduite de retour en tout point.
• Le clapet de retour d'entrée se ferme complètement et s'ouvre lentement jusqu'à ce que la différence de pression entre les conduites d'alimentation et de retour diminue de 0,2 kgf / cm2 par rapport à l'original. Si nécessaire, des mesures répétées des températures et une nouvelle diminution de la pression différentielle sur le manomètre sont répétées tous les deux jours avec la même étape.

Remarque: si vous fermez partiellement une vanne complètement ouverte, ses joues risquent de rester coincées dans la tige et de descendre plus tard dans la position de travail. En conséquence, la ligne de retour sera complètement fermée. Arrêt de circulation des prix en saison de chauffage - dégivrage garanti du chauffage d'accès.

Appartement

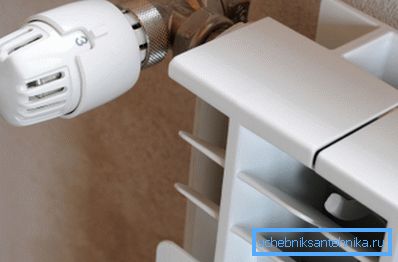

Comment la température de l'eau dans les tuyaux de chauffage dans un appartement séparé est-elle régulée? Pour des raisons évidentes, elle ne peut être réduite que par des vannes d'étranglement. A cet effet, à la sortie de chaque appareil de chauffage, un starter ou une tête thermostatique est placé, lequel régule sa propre perméabilité en fonction de la température de la pièce.

Dans le cas extrême, la température du liquide de refroidissement dans le système de chauffage peut être régulée par une vanne à bille; Cependant, sa sensibilité à la position du levier rend le réglage plutôt gênant.

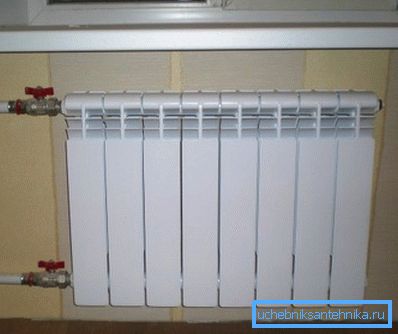

Que faire si la chaleur dégagée par le radiateur est insuffisante?

Voici les mesures qui peuvent l’augmenter.

• Le simple fait d'ajouter de nouvelles sections à l'extrémité de la gaine augmentera le flux de chaleur du radiateur de manière non linéaire, mais très visible.. Pourquoi non linéaire? Oui, car la fin de la batterie sera toujours plus froide que ses connexions.
• Le cavalier entre les lignes d’alimentation, équipé d’une vanne, peut augmenter le débit de liquide de refroidissement à travers les sections lorsqu’il est fermé.. Ainsi, l'appareil donnera plus de chaleur. Mais vous n'avez pas besoin de coincer complètement le cavalier: sans cela, le réglage de la température des radiateurs avec des étranglements entraînera une communication plutôt désagréable avec les voisins gelés.

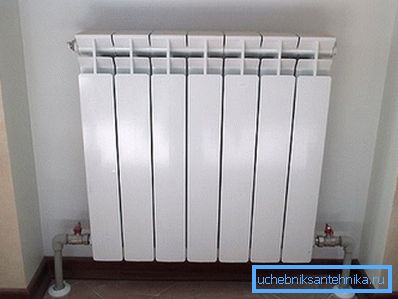

• Les fils peuvent être connectés au radiateur non seulement à l’ensemble, mais également au fond. Ensuite, le liquide de refroidissement circulera uniformément dans toutes les sections, ce qui augmentera également la température dans l'appartement.

• Enfin, n'oubliez pas de laver.. Le rejet de l'eau par la vanne de chasse et le tuyau dans le système d'égout éliminera la boue accumulée et le sable de la batterie, rétablissant ainsi la circulation de tout le volume.

Au fait: les radiateurs avec raccordement inférieur ne nécessitent pas de rinçage. C'est précisément parce que le liquide de refroidissement se déplace uniformément sur toute la longueur du collecteur inférieur.

Sol chaud

Comment connecter un chauffage basse température au système DH? En effet, pour un sol chaud, des températures supérieures à + 45 ° C sont catégoriquement inacceptables.

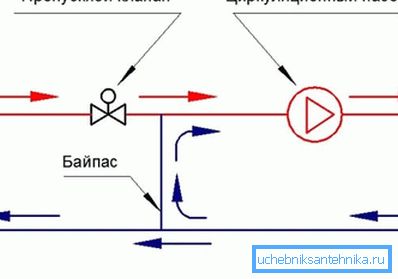

La manière dont les systèmes de chauffage à basse température sont compatibles avec la DH rappelle de manière frappante le principe de fonctionnement du moyeu d’ascenseur. Une partie du liquide de refroidissement est impliquée dans la recirculation, qui est fournie par une pompe à faible puissance. Le réglage de la température est effectué par une vanne à deux voies avec tête thermique.

Conclusion

Nous espérons avoir pu satisfaire la curiosité du lecteur en lui présentant certains aspects du fonctionnement des systèmes de chauffage. Comme toujours, la vidéo ci-jointe offrira des informations supplémentaires. Des succès!
