Thermostat pour le chauffage: comment contrôler le

Dans les réseaux climatiques avec alimentation centralisée en liquide de refroidissement ou dans les systèmes de chauffage autonomes équipés d'appareils obsolètes, il est impossible de réguler le microclimat dans la maison en modifiant les paramètres de la chaudière. Par conséquent, afin de régler la température souhaitée dans la pièce avec vos propres mains, il est nécessaire d’utiliser des thermostats pour le chauffage montés sur des radiateurs. Il concerne ces mécanismes qui seront discutés ci-dessous.

Description de l'appareil

Caractéristiques de conception de l'appareil

Un thermostat de radiateur de chauffage est un dispositif monté à l’entrée d’une batterie d’un système de chauffage à eau, qui permet d’ajuster l’intensité du transfert de chaleur en réduisant ou en augmentant la quantité de liquide de refroidissement entrant.

Faites attention! Les instructions pour l'installation d'un tel dispositif prévoient son utilisation comme vanne d'arrêt. Donc, si votre radiateur a fui, un thermostat pré-installé dans le système de chauffage vous permet de couper la zone endommagée et d'effectuer les réparations nécessaires sans interrompre le travail du reste du réseau d'ingénierie.

La vanne de régulation de température présente les caractéristiques de conception suivantes:

1. Élément thermosensible. C'est un cylindre flexible avec des parois en forme d'accordéon, qui est rempli d'un liquide dont le volume varie de manière significative à la suite d'une exposition à la température. Lorsque la température augmente, la substance dans le cylindre se dilate et augmente sa taille, ce qui pousse à son tour la vanne, ce qui limite le volume de liquide de refroidissement circulant dans le thermostat. En cas de baisse de la température ambiante, les thermostats du système de chauffage fonctionnent dans l'ordre inverse. La substance dans l'élément sensible à la température est conçue pour un grand nombre de cycles d'expansion-compression. Par conséquent, la vanne fonctionnera pendant au moins cent ans. Il n'y a pas besoin de s'inquiéter de le remplacer.
2. Mécanisme de connexion. Il se compose de deux raccords filetés, à l'aide desquels le thermostat d'un radiateur de chauffage est relié aux tuyaux de chauffage et au raccordement de la batterie. L'entrée et la sortie peuvent être situées sur le même axe ou sous un angle, ce qui facilite leur installation.

1. Le logement Il est composé principalement de laiton ou d'un autre métal non ferreux pour éviter la corrosion.

Les principaux types d'éléments thermostatiques sont indiqués dans le tableau:

Faites attention! Lors de la fixation d’une vanne thermostatique à l’entrée de la batterie, veillez à ce que sa tête soit en position verticale. Ensuite, les flux chauds ascendants du radiateur n’affecteront pas son travail.

Le principe de fonctionnement de la vanne triple

Il existe un autre type d'équipement réglementaire comportant trois buses:

• pour fournir du liquide de refroidissement chaud;
• pour fournir du liquide à partir du tuyau de retour (déjà refroidi);
• libérer de l'eau mélangée à la bonne température.

Un tel dispositif fonctionne sur le principe d'un mélangeur dans la salle de bain. Le caloporteur de différentes températures passe par les orifices d’entrée (en général, la différence est de 30 à 50 degrés). À la sortie, il se forme un flux de chaleur avec les paramètres nécessaires, qui atteint le radiateur de chauffage.

Faites attention! Les thermostats décrits ci-dessus peuvent être installés à la fois sur des radiateurs individuels et sur des segments du réseau de chauffage, en régulant la température des appareils de chauffage individuels et de la pièce dans son ensemble.

Lors de l'installation, faites attention à l'étiquetage:

1. Le tuyau raccordé au tuyau de chauffage, qui alimente le caloporteur, est marqué en rouge.
2. Le trou à travers lequel l'eau déjà refroidie sera fournie au thermostat est indiqué en bleu.
3. Le canal de sortie est reconnaissable au marquage de couleur noire.

Variétés d'équipement de contrôle

Considérez les principaux types de thermostats, qui sont représentés dans les magasins spécialisés modernes d’équipements de chauffage.

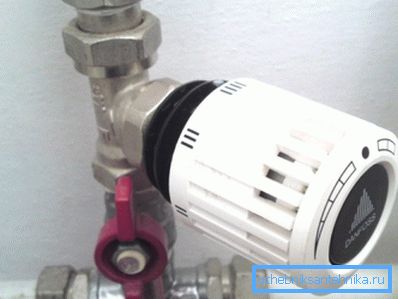

1. Mécanique. Dans ce cas, la température souhaitée dans la pièce est réglée à l'aide d'une vanne sur laquelle différentes divisions sont appliquées. En tournant la poignée dans un sens ou dans l’autre, vous pouvez augmenter ou diminuer le volume du caloporteur entrant et ainsi ajuster la température de la pièce en fonction de vos souhaits.

1. Mécanique, à réglage électronique. Dans un tel appareil, la température est également réglée par la poignée, mais la vanne se déplace en raison d'un dispositif électrique spécial, qui est activé et désactivé en fonction de la température de l'air dans la pièce.

1. Thermostat pour radiateurs équipés d'un servo. Ce mécanisme est un moteur électrique qui pousse le thermostat du thermostat de la vanne. Dans ce cas, vous réglez la température souhaitée à l’aide des boutons de l’appareil, et le servo-variateur lui-même augmente ou diminue le trou par lequel l’eau chaude entre dans le radiateur.

Ce dispositif régule plus précisément la température dans la pièce contrairement aux variétés mécaniques.

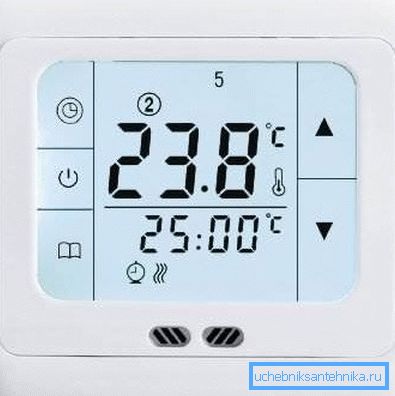

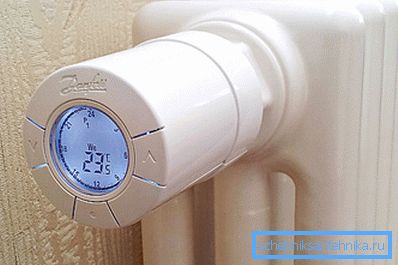

1. Thermostat électronique. Il s’agit d’un tableau de commande spécial à l’aide duquel sont définis certains paramètres du microclimat. Après cela, un contrôleur spécial donne des commandes aux thermostats situés dans différentes parties de la maison.

En utilisant le panneau de commande électronique, vous pouvez atteindre la température la plus confortable dans la maison. De plus, les thermostats décrits peuvent faire partie du système "maison intelligente" et être contrôlés par un programme informatique spécialement adapté.

Installation de thermostat

Choisir un site d'installation

Lorsque vous choisissez un point de montage du thermostat, vous devez respecter les recommandations suivantes:

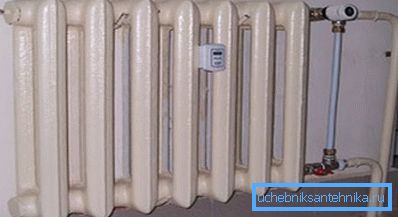

1. Le meilleur endroit est l'entrée du radiateur. Cependant, il convient de veiller à ce que la tête de la vanne ne soit pas recouverte de panneaux décoratifs, de rideaux et d'autres éléments empêchant le transfert de chaleur. Si vous ne respectez pas cette règle, le thermostat lira incorrectement les relevés de température.
2. Si vous ne remplissez pas les conditions ci-dessus, vous pouvez installer le périphérique avec un capteur distant.

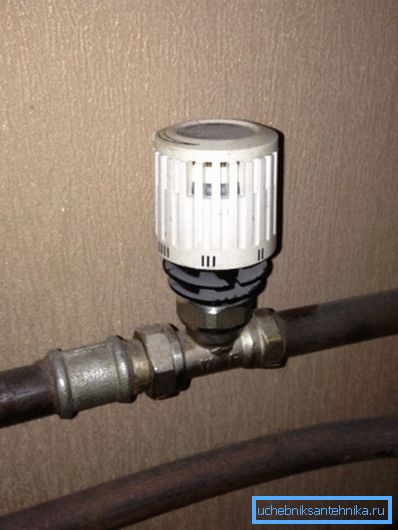

3. Une autre méthode d'installation consiste à installer un tuyau horizontal alimentant la batterie en eau (pas très loin de l'entrée).

Procédure d'installation

Pour installer le thermostat sur la batterie, il est nécessaire d’éteindre la conduite d’alimentation et d’évacuer l’eau des tuyaux et des radiateurs. Après cela, vous pourrez vous mettre au travail.

La séquence d'actions est la suivante:

1. Il est nécessaire de couper la section horizontale de la canalisation alimentant le fluide de refroidissement en entrée de la batterie.

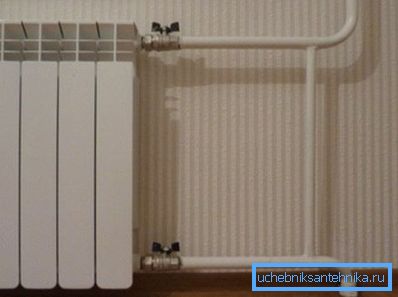

2. Ensuite, débranchez le tuyau de la batterie et démontez la vanne d’arrêt (si c’était le cas).

1. Ensuite, vous devez installer les jarrets avec les écrous de la vanne thermostatique sur l’entrée de la batterie. Pour sceller le joint, vous pouvez utiliser une corde ou un ruban spécial en polymère.
2. Après cela, la tuyauterie est assemblée, dont une partie est le thermostat que vous avez acheté. Lors de l'accostage de pièces, veillez également à l'exactitude et à la précision de l'ensemble.

1. La dernière étape est la connexion du feuillard avec le tuyau d'alimentation en liquide de refroidissement. Des entraînements du diamètre correspondant sont utilisés.

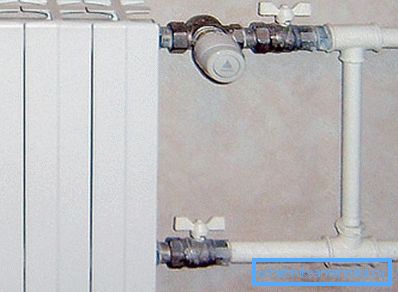

N'oubliez pas que lors de l'installation de la vanne dans des systèmes monotubes, il est nécessaire de prévoir l'installation d'un by-pass. Ce cavalier relie les tuyaux d’alimentation et d’échappement. Pour le contournement, vous devez prendre une partie d’un diamètre inférieur et l’intégrer au point où la vanne est montée.

Cela devrait être fait de sorte que le thermostat installé ne bloque pas l'accès du caloporteur aux autres batteries, ce qui réduit considérablement la température dans les autres pièces (éloignées de la chaudière).

Ceci est particulièrement important pour les appartements avec un flux de liquide de refroidissement vertical. Un thermostat mal installé bloquera le débit d'eau dans les habitations situées en dessous, ce qui n'apportera ni confort ni humeur à vos voisins.

Conclusion

Les thermostats pour systèmes de chauffage vous permettent de régler avec précision la température dans les pièces. Cependant, si vous avez un système de chauffage autonome installé dans votre maison, il est préférable de régler le microclimat à l'aide du système électronique de la chaudière. Ainsi, non seulement vous réduisez ou augmentez la température, mais vous économisez également le vecteur d’énergie utilisé. Pour plus d'informations à ce sujet, voir la vidéo dans cet article.
