Thermostat pour radiateur: but, types, caractéristiques

Quand et quel est le thermostat utilisé pour les radiateurs? Quelles conceptions de cet appareil offre le marché moderne? Comment installer le thermostat correctement? Dans nos documents, nous tenterons de trouver des réponses à ces questions et à d’autres.

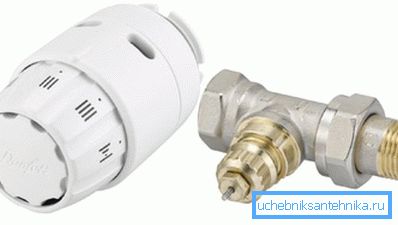

Kit thermostatique pour le chauffage de l'eau par radiateur.

C'est quoi

Un thermostat est un dispositif permettant de maintenir une température constante sur tout support.

En ce qui concerne le chauffage, il existe deux classes d'appareils:

  • Destiné à ajuster la perméabilité des dispositifs de revêtement sont utilisés dans les systèmes de chauffage de l'eau;
  • Les thermostats, destinés à allumer et éteindre des éléments chauffants électriques en fonction de la température ambiante, sont utilisés de manière prévisible avec différents types d'appareils de chauffage électriques - convecteurs, radiateurs à l'huile, chauffage au sol par câble et par film.

Remarque: le fonctionnement d'appareils de la même classe peut être basé sur des principes physiques différents. Plus en détail, nous les étudierons dans la section correspondante de l'article.

Pourquoi en as-tu besoin

En fait, l’utilisation de thermostats dans des systèmes de chauffage n’a que deux objectifs:

  1. Maintenir une température de l'air confortable dans un mode entièrement automatique, sans l'intervention du propriétaire.
  2. Économies d'énergie (électriques et thermiques).

Lorsque les conditions météorologiques se détériorent (la température de la rue diminue, le vent augmente), le transfert de chaleur à travers les enveloppes du bâtiment augmente. au fur et à mesure que l'air se refroidit dans la pièce, le thermostat augmente le rendement thermique des appareils de chauffage. En cas de chauffage excessif de la pièce, une ventilation excessive n’est pas nécessaire: le thermostat lui-même réduira le transfert de chaleur au niveau requis.

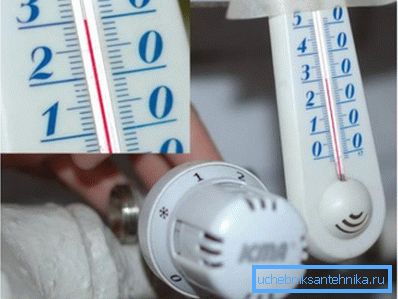

Le thermostat stabilise la température dans la pièce.

Classification et appareil

Nous allons maintenant commencer à nous familiariser avec différents types de dispositifs thermostatiques.

Valve thermostatique

Il est utilisé avec différents types de têtes thermiques dans les systèmes de chauffage à eau. Le fonctionnement de la vanne est réduit à la limitation du débit de liquide de refroidissement à travers le réchauffeur.

Sur le plan structurel, il ressemble fortement à un étranglement, qui constitue à son tour une modification de la vanne à vis:

  • La tige actionne la valve - plate ou conique;
  • La soupape est abaissée dans la selle et bloque complètement ou partiellement le flux d'eau à travers son trou.

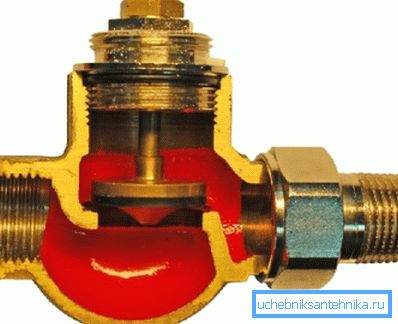

L'appareil est une vanne thermostatique.

Comme une vanne à vis, une vanne thermostatique implique le mouvement du fluide à travers son corps dans un seul sens: le liquide de refroidissement ne doit s'écouler vers la selle que et exclusivement par le bas. Le sens du mouvement du liquide de refroidissement est toujours indiqué par une flèche sur le corps.

La différence entre cet élément de vannes de régulation et le papillon est que sa tige est entraînée non par une vis à oreilles, mais par un dispositif de régulation externe - une tête thermostatique.

Tête thermique à soufflet

La majorité absolue des têtes thermiques offertes par le marché moderne appartiennent à ce type. Leur dignité est un prix assez abordable, à partir de 400 roubles environ. La tête du soufflet thermostatique est non volatile; sa fonctionnalité est limitée par le réglage continu de la perméabilité de la vanne tout en maintenant la température de consigne du fluide sans fluctuations cycliques.

Le principe de fonctionnement repose sur une expansion significative de la température de certains milieux liquides et gazeux: le contenu du soufflet (tube ondulé dans le boîtier de l'appareil) se dilate lorsqu'il est chauffé et appuie sur la tige de la vanne.

Lors du refroidissement et de la réduction de la longueur du soufflet, le ressort de rappel entre en jeu. La température est réglée par un filetage normal qui déplace la tige par rapport au soufflet.

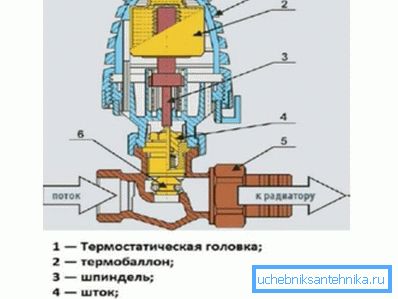

Dispositif à soufflet thermohead.

Remarque: les têtes de ce type peuvent être équipées d'un capteur thermique externe sur un tube capillaire, à travers lequel le fluide de travail se dilatant dans le capteur thermique pénètre dans la cavité du soufflet.

Tête thermique électronique

Les thermostats électroniques de radiateur sont beaucoup plus complexes:

  • Le thermocouple est responsable de l’enregistrement de la température externe - un capteur thermique composé de deux conducteurs dissemblables connectés en série. Lorsque les contacts entre eux sont chauffés à des températures différentes, un courant faible constant se forme dans le circuit; plus la différence de température est grande, plus sa valeur est grande.

C’est curieux: malgré le fait que les têtes thermiques électroniques se positionnent comme de nouvelles solutions de haute technologie, l’effet thermoélectrique (effet Seebeck) à la base du principe de leur fonctionnement a été découvert il ya près de deux siècles.

Le principe de fonctionnement du thermocouple a été ouvert il y a presque deux cents ans.
  • La vanne thermostatique est entraînée par un servomoteur à faible puissance. Grâce au réducteur, le courant qu’il consomme est limité à 100 mA, ce qui permet d’utiliser des piles galvaniques compactes ordinaires (piles plates ou stylos) en tant que piles.
  • Le traitement des données par thermocouple est effectué par un microcontrôleur. Il permet la programmation du cycle de température quotidien et (parfois) hebdomadaire: par exemple, la nuit, lorsque le besoin de chaleur est minimal, la température dans la pièce peut être réduite de 2 à 3 degrés.

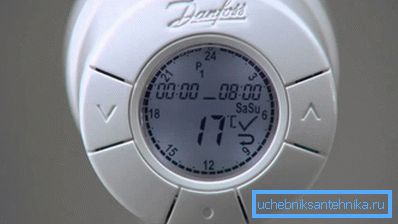

Tête thermique électronique programmable.

Comment se comparent les prix des soufflets et des têtes thermiques électroniques? Voici un extrait de la liste de prix des produits Danfoss:

Modèle Description Prix ​​de détail, roubles
RAW 5010 Dispositif à soufflet avec remplissage de liquide 698
RA 2945 Appareil à soufflet avec capteur à gaz 735
Vivre eco RA Dispositif électronique programmable 2350

Thermostats d'équipement électrique

Le sol calorifugé, le convecteur électrique ou un radiateur à huile avec thermostat permettent de travailler à puissance constante; la consommation de chaleur est limitée par des arrêts périodiques de l'appareil. Dans le rôle du thermostat sert plaque bimétallique - un contact flexible de deux métaux différents avec des coefficients de dilatation thermique différents.

Lorsqu'une certaine température est atteinte, le bilame se déforme en ouvrant le contact et en interrompant l'alimentation des éléments chauffants. Au fur et à mesure qu'il refroidit, le formulaire de contact d'origine est restauré, puis l'alimentation est rétablie. En ajustant la distance entre la plaque bimétallique et le terminal, vous pouvez régler la température du thermostat.

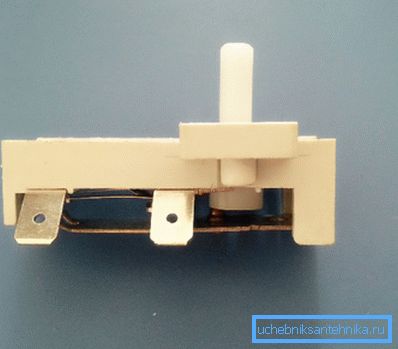

Thermostat bimétallique réglable.

La simplicité de la conception offre le prix le plus bas de l'appareil, mais impose également des restrictions sur le courant maximum via le thermostat: pour les appareils ménagers, il s'agit de 16 ampères, ce qui correspond à une tension électrique de 220 volts à une puissance électrique d'environ 3,5 KW.

Remarque: le thermocouple peut être intégré à l'appareil ou à distance. Ainsi, le chauffage au sol électrique est généralement utilisé avec un capteur à distance, posé dans la chape ou sous le revêtement de finition.

L'assemblée

Quelles règles faut-il suivre lors de l'installation de thermostats sur un chauffage avec vos propres mains?

Malgré la différence entre les appareils, l'instruction est universelle:

  • La tête thermostatique ou le capteur de température doit être situé en dehors du flux d’air ascendant provenant du radiateur ou de ses raccords.. En règle générale, ceci est réalisé par une installation horizontale de la tête; capteur à distance peut être placé n'importe où dans la pièce.

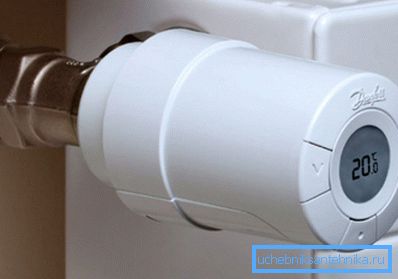

L'installation horizontale de la tête thermique empêchera son chauffage à l'air chaud.
  • Il est conseillé de placer l'appareil en dehors de la zone très éclairée.. La lumière directe du soleil chauffera le boîtier et le capteur de température lui-même, ce qui affectera la précision de l'étalonnage.
  • Les vannes thermostatiques, comme tous les dispositifs d'étranglement, supposent la présence d'une dérivation entre les connexions au radiateur. Lorsque les appareils de chauffage sont connectés en série, l'ensemble du circuit sera étranglé.

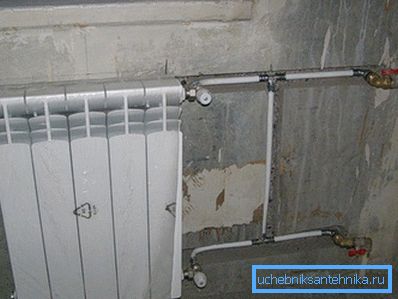

La photo montre clairement le sauteur devant le dispositif étranglé.

Conclusion

Nous espérons que notre examen miniature des offres du marché moderne semblera intéressant et utile pour le lecteur. Comme d'habitude, du matériel supplémentaire proposera une vidéo dans cet article. Des succès!
