Tout ce qu'il faut savoir sur une chaudière électrique avec

Au prix coûtant, le chauffage électrique n’est inférieur qu’au gaz, alors que même les petits villages sont électrifiés dans notre pays, mais que la gazéification n’est pas aussi bonne, cela explique la grande popularité des chaudières électriques pour le chauffage. De nombreux fabricants simplifient la tâche des consommateurs et équipent la chaudière avec des équipements supplémentaires, notamment une pompe de circulation.

Types de chaudières électriques

Les chaudières peuvent être classées selon la méthode de chauffage de l'eau et la pompe de la chaudière peut être installée dans l'appareil de tout type.

Je sélectionne les classes de chaudières suivantes:

• dispositifs dans lesquels l'eau est chauffée par des éléments chauffants. De telles chaudières de chauffage électriques sont plutôt encombrantes et si l'eau est dure, le tartre couvrira rapidement l'élément chauffant. Ils sont considérés comme les plus simples en construction;

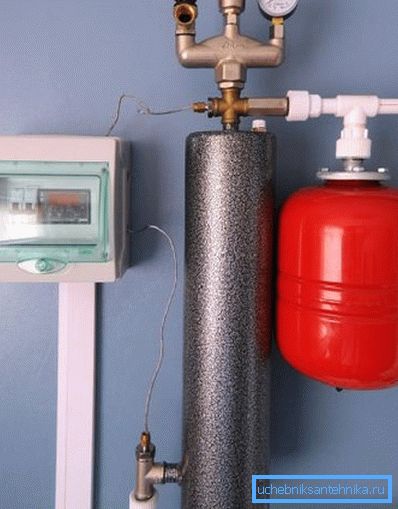

• induction - ils utilisent le phénomène de l'induction électromagnétique. L'élément chauffant est une bobine d'induction conventionnelle - sur le fil d'acier bobiné (qui se trouve dans le tuyau du diélectrique), à ​​travers lequel le courant électrique passe. Lorsque la chaudière est allumée, le courant traversant le courant d'enroulement provoque l'apparition de courant dans le noyau, ce qui entraîne le chauffage de la tige en acier;

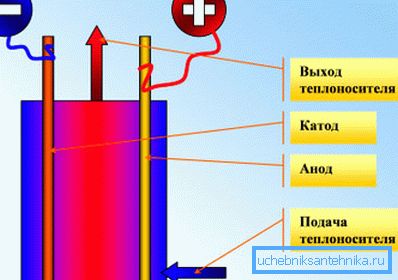

• chaudières à électrodes - peuvent fonctionner exclusivement avec de l'eau, car la composition du liquide de refroidissement est importante. L'eau, en principe, est un conducteur ordinaire avec une résistance assez grande. 2 conducteurs y sont abaissés, à travers lesquels passe un courant alternatif, l’eau, comme tout autre conducteur, est chauffée. Les appareils de ce type ne sont pas équipés de pompes de circulation.

En ce qui concerne la pompe de circulation et le vase d'expansion pour le système de chauffage, les options suivantes sont disponibles pour l'emplacement de ces éléments:

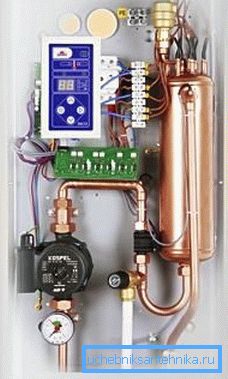

• la pompe et le réservoir sont tous deux situés dans le corps de la chaudière - de tels modèles sont généralement préférés si la chaudière est située dans la maison et non dans une pièce séparée;

• la pompe peut être déplacée à l'extérieur du boîtier, cela n'affecte pas l'efficacité de son fonctionnement.

Dispositif de chaudière électrique et équipement supplémentaire installé

Malgré le fait que les modèles de chaudières électriques peuvent être répertoriés plus d'une douzaine, la conception en termes généraux reste inchangée.

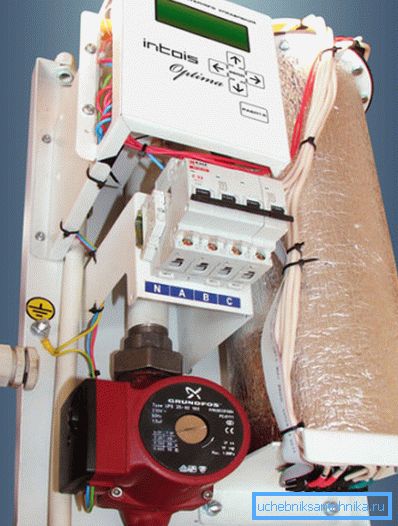

Les chaudières électriques avec pompe comprennent ces unités (la liste est donnée pour un modèle typique d'éléments chauffants):

• l'échangeur de chaleur est un réservoir volumétrique avec de l'eau, dans lequel les éléments chauffants sont immergés, le réservoir doit nécessairement être isolé de l'usine;

Faites attention! Le réglage du fonctionnement de la chaudière de chauffage est dû à l’inclusion d’un nombre différent d’éléments chauffants. Donc, pour réduire la puissance de l'automatisation, désactivez simplement certaines d'entre elles.

• L'hydrogroupe comprend une pompe de circulation, un manomètre, une vanne pour purger l'air du système et une vanne de sécurité;
• Vase d'expansion - nécessaire pour compenser la variation du volume de liquide de refroidissement pendant le chauffage.

Faites attention! La pompe de circulation doit être située sur la canalisation qui renvoie le liquide de refroidissement refroidi à la chaudière. Si le mettre sur le tuyau d'alimentation, une température élevée réduira considérablement sa durabilité.

En savoir plus sur le choix de la chaudière et son installation

La puissance des chaudières électriques modernes varie dans une large gamme. Vous trouverez en vente les deux modèles compacts, dont la puissance n'excède pas 6 kW, ainsi que les vrais "monstres", dont la puissance approche les 100 kW. Il est clair que de tels dispositifs sont utilisés pour chauffer de grandes surfaces - ils ne sont pas utilisés dans la construction privée.

Sélection de la puissance de la chaudière

Dans le cas général, la sélection de la puissance de n'importe quelle chaudière est effectuée sur la base de la perte de chaleur de l'appartement (ou de la maison), les caractéristiques climatiques de la région, le type d'isolation, etc. sont également pris en compte. les conceptions ont été équilibrées par le flux de chaleur des radiateurs.

Avec un degré de précision suffisant, la puissance requise de la chaudière peut être déterminée par dépendance approximative. Étant donné que toutes les chaudières modernes sont équipées de thermostats, une légère surcharge éventuelle n'est pas critique. Oui, et le prix ne change pas beaucoup si vous assurez et prenez la chaudière un peu plus puissante que celle reçue par calcul.

La puissance requise est déterminée en utilisant cette dépendance dans la formule W_k = (S • W_ud) / 10,

ces désignations sont acceptées:

• W_à = puissance de la chaudière, kW;
• S - surface totale chauffée, m²;
• W_ud - la puissance spécifique, pour les régions chaudes, peut être prise égale à 1,0, pour le centre - 1,1 - 1,15, pour le nord - au moins 1,2 $
• 10 - facteur de conversion.

Si vous utilisez la formule proposée, pour chauffer une maison privée d’une superficie de 160 m², situé dans la partie centrale de la Fédération de Russie aura besoin d’une chaudière d’une puissance W_k = (160 • 1,1) / 10 = 17,6 × 18 kW.

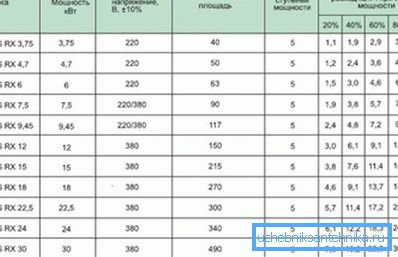

Le résultat était assez proche des valeurs recommandées par les fabricants eux-mêmes. Donc, pour une superficie de 150 m² recommandé la chaudière de 19 kilowatts, le calcul a donné presque la même valeur.

L'exemple le plus simple est donné: il convient au calcul de la puissance d'une chaudière à circuit unique. Pour sélectionner un appareil à deux circuits, vous devez prendre en compte la consommation d'énergie nécessaire au chauffage de l'eau pour les besoins en eau chaude (eau chaude).

Exigences de câblage

Un obstacle sérieux à l'installation d'une chaudière de vos propres mains peut être que vous devez avoir au moins une connaissance minimale de l'ingénierie électrique. En particulier, vous devez comprendre que toutes les chaudières ne peuvent pas être connectées à un réseau d'alimentation classique.

Faites attention! La meilleure option peut être considérée comme la pose d’une ligne d’alimentation individuelle pour la chaudière. Si cela n’est pas techniquement possible, il est préférable de ne pas connecter d’appareils d’une capacité supérieure à 6-7 kW à un réseau normal.

En général, la tension de fonctionnement de la chaudière électrique 220V ne se retrouve que dans les appareils à puissance relativement faible. Si un système de chauffage est conçu pour une maison privée, une chaudière d’une capacité d’environ 16-20 kW ou plus sera probablement utilisée. Cela signifie que vous devez l’alimenter séparément.

Faites attention! Les chaudières d'une puissance supérieure à 6 kW sont équipées d'un système de contrôle de puissance à plusieurs étages. Pendant les périodes de transition (automne-hiver, hiver-printemps), cela réduit parfois le coût de l’électricité pour le chauffage.

Négliger le choix de la section du câblage entraînera un échauffement du câble. En conséquence, l'isolement peut disparaître et les conséquences possibles d'un tel développement ne peuvent pas être précisément identifiées comme positives.

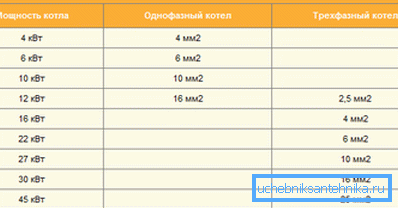

Les instructions pour choisir le diamètre du fil sont assez simples. Vous pouvez utiliser la dépendance approximative selon laquelle un courant de 1 A nécessitera une section de fil d'une surface de 1 mm².

Par exemple, vous devez déterminer les tailles de fil minimales pour connecter une chaudière de 6 kW. La connexion est établie sur un réseau normal de 220 V. Compte tenu de cette dépendance, le calcul sera effectué à l'aide de la formule S = W_k / (U • I).

dans la formule, la notation suivante:

• S = zone du conducteur, mm²;
• U, I - tension et courant, respectivement.

Dans l'exemple considéré, la section du conducteur doit être S = 6000 / (8 • 220) = 3,41? Mm? ^ 2.

Cette approche est considérée comme assez approximative. De plus, un facteur tel que, par exemple, un matériau conducteur n'est pas pris en compte et cela affecte également la charge de courant maximale admissible. Pour sélectionner un câble pour une chaudière plus puissante, il est conseillé d'effectuer un calcul plus précis.

Dans ce cas, les instructions de calcul seront un peu plus compliquées:

• Vous devez d’abord déterminer la force du courant pour chaque phase. Le calcul est effectué selon la formule I = W_k / (U_l • v3),

où es-tu_l - tension linéaire, 380 V dans notre cas;

• conformément à GOST 16442-80, la section d'une veine est sélectionnée. Dans ce cas, il est nécessaire de prendre en compte le métal utilisé - aluminium ou cuivre - ainsi que la méthode de pose des câbles - en surface ou enterrée.

Prenons un exemple de calcul pour une chaudière triphasée d’une puissance de 22 kW. Le raccordement sera effectué à l’aide d’un câble à 3 conducteurs.

Le calcul est effectué selon la méthode proposée:

• déterminer l'intensité du courant I = 22000 / (380 • v3) = 33,43 A.
• Selon GOST 16442-80, une section du noyau est sélectionnée, 2 options sont possibles. Si le cuivre est utilisé, il a une section transversale de 4 mm² tout à fait convenable, pour cela, la charge de courant admissible sera de 37 A, de sorte qu'il restera également une faible marge. Pour les noyaux en aluminium, il est nécessaire d’augmenter la section transversale du noyau à 6 mm.² - la charge de courant admissible dans ce cas sera également de 37 A.

La dernière chose à faire est de choisir un fusible du pouvoir approprié. Vous pouvez simplement utiliser les tableaux appropriés dans lesquels, pour chaque valeur de la puissance de la chaudière, la section du noyau et la puissance du fusible automatique sont indiquées. Pour notre exemple, adapter le 35A automatique.

Exigences de sécurité

Les chaudières électriques avec pompe nécessitent une attention particulière au stade de l'alimentation.

Considérez ce qui suit:

• la puissance du fusible automatique devrait dépasser légèrement l'intensité maximale pendant le fonctionnement de la chaudière;

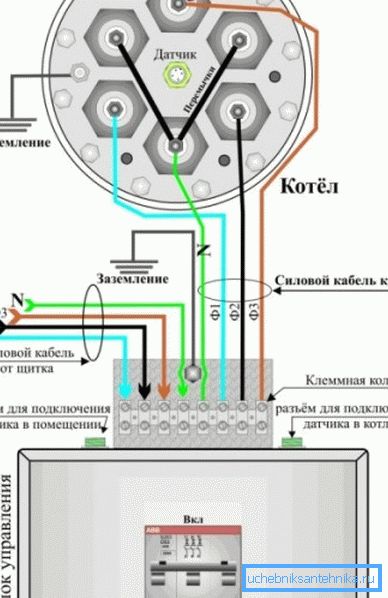

• connexion mise à la terre est nécessaire. Mise à la terre d'un troisième ou d'un cinquième câble résidentiel;
• le fil N (fonctionnement à zéro) est connecté à la boîte à bornes du blindage (bus zéro);
• la mise à la terre (le fil PE du schéma) est connectée au bus approprié (étiqueté "Terre").

Faites attention! Une erreur courante lors de la connexion est que les gens confondent les fils N et PE. Donc, à ce stade, vous devez porter une attention particulière.

Harnais de chaudière électrique

Par tuyauterie, on entend tout le processus de raccordement de A à Z, c'est-à-dire non seulement l'alimentation électrique de la chaudière, mais aussi l'installation de tous les éléments du système de chauffage (vase d'expansion, pompe de circulation, filtres, groupe de protection, etc.).

Pour plus de flexibilité dans la régulation du chauffage, vous pouvez utiliser un circuit avec un mélangeur. De ce fait, le mode de température peut être ajusté non seulement en modifiant la puissance de la chaudière, mais également en utilisant le mélangeur à servocommande.

Lors de l'installation de la chaudière doit suivre les recommandations suivantes:

• il est souhaitable de l'éloigner le plus possible du système d'alimentation en eau, la chaudière électrique étant placée uniquement dans un endroit sec, ceci afin d'éviter un court-circuit;

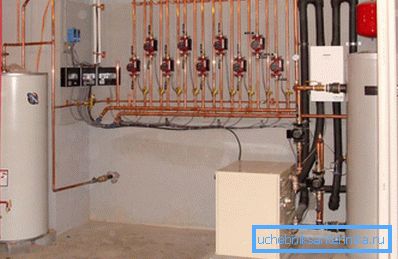

• la chaudière compacte peut être placée au mur, dans ce cas, on utilise des chevilles ou des boulons d'ancrage. Les modèles de sol sont également populaires, pour eux, vous pouvez vous limiter à un simple support diélectrique, bien sûr, la base doit être plate;

• Ensuite, connectez-le directement au système de chauffage. Naturellement, l'alimentation en eau au moment de l'installation est interrompue. La connexion elle-même est simple, des connexions détachables sont utilisées, ce qui permet de démonter facilement la chaudière si nécessaire. Les pompes pour chaudières sont installées plus près de la chaudière sur le tuyau de retour;
• vient ensuite le tour de la partie électrique. Avec le calcul que nous avons compris dans les sections précédentes, la seule chose à noter est que les fils doivent être placés dans les canaux de câbles. Bien sûr, tous les câbles sont bien isolés, mais une protection supplémentaire ne sera pas superflue. En tant que canal de câble, vous pouvez utiliser un tuyau flexible ondulé.

Faites attention! Si les surtensions ne sont pas rares, la connexion doit être établie via un stabilisateur.

• après cela, il ne reste plus qu'à remplir le système d'eau et vérifier son étanchéité.

Résumant

Les chaudières électriques avec pompes sont un excellent choix pour le chauffage domestique dans les zones où il n’ya pas d’approvisionnement en gaz centralisé et où il n’est pas souhaitable d’utiliser des analogues à combustibles solides. Même au stade de la production, le fabricant complète la chaudière avec des éléments tels qu'un vase d'expansion et une pompe de circulation, ce qui simplifie quelque peu l'installation du système de chauffage.

La vidéo montre un exemple de connexion d'une chaudière électrique de 6 kW.
