Transfert de chaleur des radiateurs en fonte:

L'accordéon classique en fonte, à l'image de la nostalgie de l'enfance, fait toujours partie des variétés de radiateurs en aluminium et bimétalliques, d'halogènes et de convecteurs. Bien que la dissipation de chaleur des radiateurs en fonte soit inférieure à celle de nombreux appareils de chauffage modernes, des légendes sur sa durabilité et son manque de prétention vont dans les espaces ouverts de l'ancienne Union. Le calcul correct du nombre de sections et de l'ingéniosité des personnes vous permet d'augmenter la puissance de la "fonte" et de créer une atmosphère chaleureuse à l'intérieur.

Rétro classique

Avec l’arrivée du froid, les radiateurs de chauffage font l’objet de l’attention accrue des habitants des appartements et du point de départ des dialogues. Pourquoi fait-il chaud dans une maison avec chauffage centralisé et pas tellement dans la suivante? Qu'est-ce que la température des piles en fonte et, en conséquence, le degré de votre positif et ce qu'elles sont généralement attrayantes?

Où est le plus et le moins

Contrairement aux tentations du marché moderne des appareils de chauffage, les batteries en fonte sont bonnes:

• long service jusqu'à un demi-siècle;
• résistant à la corrosion;
• absence d'écume grâce à l'augmentation du diamètre des canaux;

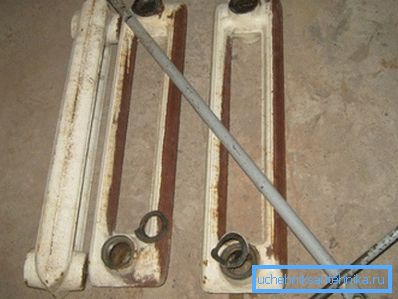

• la possibilité de faire varier le nombre de sections;
• faible résistance hydraulique;
• haute puissance;
• la concentration de chaleur due à l'épaisseur considérable des murs et au volume d'eau à l'intérieur;
• installation décorative et au sol (échantillons modernes);
• coût différent - le prix peut varier de 400 à 6000 roubles.

L’accumulation de rouille dans le temps ne peut pas être qualifiée d’inconvénient majeur du produit, mais il convient ici de regarder de près ce qui suit:

• ils sont lourds. Elles sont simplement très lourdes et si une section pèse entre 6 et 7 kg, vous en aurez besoin d’une douzaine, et pas même dans une pièce, mais en plus du poids du volume d’eau (1,35 litre);
• petite surface de transfert de chaleur et faible conductivité thermique du matériau;

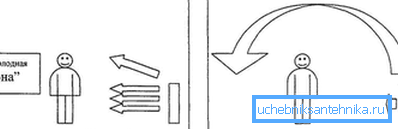

• la propagation de la chaleur se fait par rayonnement et seulement 20% par convection;
• mauvaise compatibilité avec les systèmes de chauffage déjà équipés de dispositifs de régulation thermique, ce qui élimine les économies de carburant.

La MS-140 «fonte» traditionnelle, destinée au chauffage du secteur résidentiel, a servi de base à l’émergence de nouveaux modèles - MS-140-500, MS-140-300, MS 140-180. Ils diffèrent par la masse, la capacité, la distance de stage, etc.

Calculatrice dans vos mains

L'indicateur le plus important de toute batterie pour le consommateur est son pouvoir ou son transfert de chaleur - la quantité de chaleur allouée pour une certaine période. Connaissant le transfert de chaleur des radiateurs en fonte, vous ne surchargez pas littéralement la maison / l'appartement et ne vous arrangez pas en Afrique.

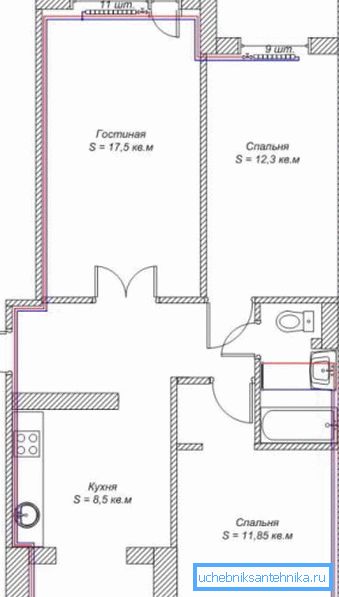

Plusieurs facteurs vont affecter le calcul des paramètres de chauffage:

• nombre de fenêtres;
• hauteur du plafond;
• zone de la pièce;
• nombre de murs extérieurs;
• température maximale sous zéro dans la région.

Calculé la puissance requise de plusieurs manières, parmi lesquelles vous pouvez choisir la moins déroutante et pratique.

Faites attention! N'ayez pas peur si vous obtenez un nombre fractionnaire à la suite d'opérations mathématiques. Arrondissez les choses en gros - un petit «re» est toujours mieux qu'un petit «pas avant».

Élémentaire, Watson

La base de ce calcul est un mur extérieur avec des fenêtres dans une maison à panneaux (SNiP II-3-79). Si votre pièce a 1 mur avec 1 fenêtre, vous aurez besoin de 1 kW de puissance de radiateur pour 10 m2. Deux murs extérieurs augmenteront la puissance nominale à 1,3 kW.

Le deuxième moyen simple de calculer la superficie de la pièce avec une hauteur de plafond d’au moins 2,5 m, ce qui est suffisant pour 100 watts par carré.

La formule a la forme suivante:

S * 100 = N total, où

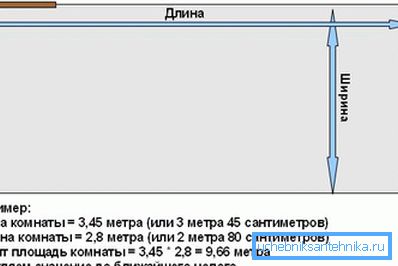

• S - zone de la pièce (longueur * largeur);
• N total - la capacité de chauffage totale.

La puissance calorifique nominale de la section de radiateur en fonte est en moyenne de 140 W et, en divisant Ntot par ce chiffre, vous pouvez obtenir le nombre de sections nécessaire.

Par volume

Dans ce cas, la formule suivante est utilisée pour les opérations mathématiques:

h * s * Nm = N total, où

• h est la hauteur du plafond;
• S est la zone de la pièce;
• Nm est la puissance nominale par m3, soit en moyenne 41 W / m3.

Faites attention! Avec une bonne isolation et la présence de fenêtres à double vitrage, l'indicateur de puissance thermique passe de 41 à 34 W par m 3.

Si quelqu'un a oublié la physique, l'expression h * S peut être remplacée par le symbole V, qui signifie le même volume - largeur * longueur * hauteur. Dans ce cas, la formule aura la même valeur, mais semblera plus courte:

V * Nm = N total

Le transfert de chaleur d'une section du radiateur en fonte est calculé de la même manière que la méthode ci-dessus: Ntotal / 140 W. Et encore une fois, il ne faut pas oublier que les calculs proposés sont basés sur une moyenne de + 20 ° C à l'intérieur et de la même chose dans la rue. Par conséquent, vous ne devez pas négliger la zone climatique dans laquelle le radiateur devrait vous apporter du confort.

Faites attention! Si la pièce est angulaire ou avec un balcon, on ajoute 20% à la puissance calculée (N total). Pour les salles de séjour, l’indicateur résultant du nombre de sections de batterie est arrondi, pour la cuisine - en une plus petite.

Nota bene

Étant donné que les essais de radiateur ont lieu dans des conditions de laboratoire, certaines données peuvent être différentes pendant le fonctionnement. Par exemple, la puissance thermique déclarée de 1 section d'un radiateur en fonte à 160 W à une température réelle du liquide de refroidissement dans le système de 60 à 70 ° C diminuera de manière significative.

L'isolation thermique des zones à problèmes, en particulier dans une maison privée située au sol, vous permettra d'économiser de la chaleur:

• 200 W dans la zone de la porte d'entrée / du balcon;
• 100 W dans la zone de la fenêtre.

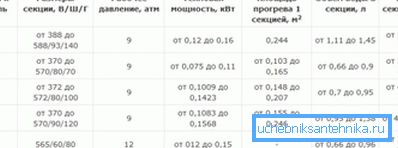

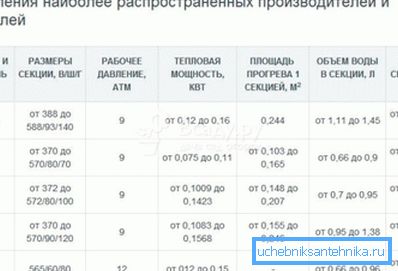

Faites attention! Ne cherchez pas des produits exotiques, mais bon marché. Si la capacité de la section, le filetage du trou du raccord, le transfert de chaleur du radiateur en fonte ms 140 est indiquée par le fabricant russe / biélorusse. Par exemple, le «Chinois» peut ne pas disposer de telles informations. Il est difficile d’imaginer ce que vous risquez.

Astuces innocentes

Quelques astuces simples aideront à augmenter la dissipation de chaleur du radiateur:

• L'adhérence constante à la pureté de la surface du produit - la poussière, en particulier entre les sections, nuit considérablement au processus d'échange de chaleur
• peindre correctement la surface - enlever l'ancienne couche, dégraisser, appliquer un apprêt (GF-021), une peinture (PF, MA);

Faites attention! Ces émaux à l'huile sont considérés comme les plus abordables et optimaux. Les instructions sur la banque vous aideront à choisir des fonds spéciaux.

• installer un écran en feuille réfléchissant la chaleur derrière le radiateur - cela sera particulièrement efficace sur le mur extérieur;
• vérifiez l'intérieur du produit pour les bavures, qui peuvent apparaître après avoir été connecté au système, c'est pour eux que les fractions de déchets vont s'accrocher, s'accumuler;
• Si vous effectuez l’installation vous-même, ne laissez pas la batterie se mettre de travers, car cela gênerait considérablement la circulation du liquide de refroidissement;

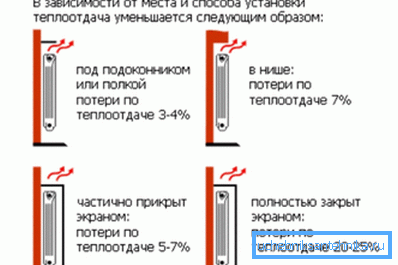

• respecter les paramètres standard pour placer la batterie contre le mur, le rebord de la fenêtre;
• Ne bloquez pas le flux d'air chaud avec les meubles, les écrans.

À la fin

Le choix des radiateurs en fonte dans la maison est déterminé par l’opportunité financière, le désir d’être considéré comme un connaisseur de l’antiquité / des innovations techniques, de la nostalgie ou d’un besoin urgent. Les inconvénients relatifs chevaucheront la durabilité absolue du produit et la pureté de son monde intérieur. La conception des modèles ultérieurs est tellement différente des modèles précédents qu'ils deviendront une magnifique décoration de la pièce.

La vidéo de cet article montre le processus d'assemblage d'un radiateur en fonte.
