Transfert de chaleur des radiateurs et autres paramètres

Quels paramètres doivent prêter attention lors de l'achat d'une batterie de chauffage? En général, quels sont-ils? Quel est le meilleur - produits traditionnels en fonte, aluminium léger ou acier résistant? Comment réduire ou augmenter le transfert de chaleur des appareils de chauffage? Essayons de répondre à ces questions.

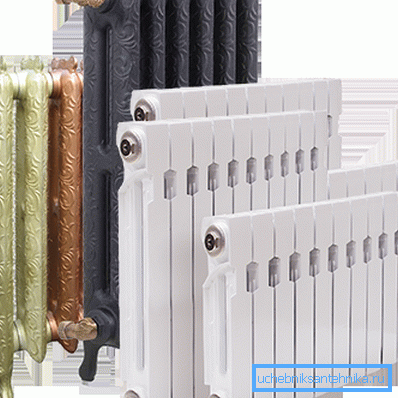

Notre tâche est de comprendre la différence entre différentes batteries de chauffage.

Ces différents systèmes de chauffage

Cher lecteur, nous devrions immédiatement discuter d’un point très important. Un mauvais radiateur ne peut être appelé que celui qui ne correspond pas aux caractéristiques déclarées par le fabricant. Toutefois, des paramètres tels que le matériau, la capacité thermique, les dimensions et la résistance à la traction doivent être évalués négativement ou positivement - uniquement dans des conditions spécifiques.

Essayons d'expliquer avec des exemples.

  • Pour un système autonome fonctionnant à partir d'une chaudière à combustible solide, le volume interne de la section et sa capacité thermique sont importants. Plus il y a de paramètres, mieux c'est: ils signifient qu'il ne fera pas froid entre les allumages de la maison. D'où la popularité des batteries en fonte chez les propriétaires de maisons privées dans des villages non gazéifiés.

Soit dit en passant: au lieu de batteries volumineuses, un accumulateur de chaleur connecté au circuit peut être utilisé pour économiser de la chaleur: un grand réservoir d'eau isolé avec de la chaleur.

  • L'aluminium est bon pour les systèmes autonomes avec des chaudières à gaz, diesel et électriques pour le chauffage. Un petit volume interne, un prix de section modeste et une grande surface de décolletage seront très utiles. Mais une grande résistance et la capacité de transférer des températures significatives sur le matériau ne semblent pas être une bonne chose: les paramètres typiques d’un circuit de chauffage autonome sont 70 / 50С avec une pression de 1,5 - 2 atmosphères.

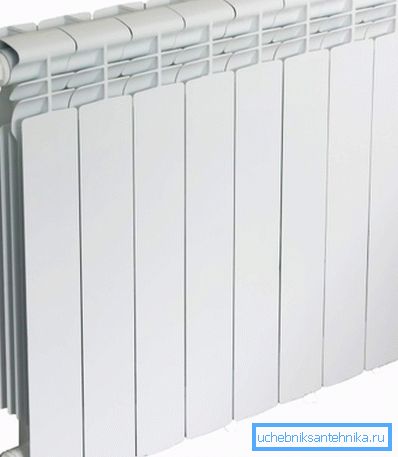

Aluminium Nami Classic.
  • La portée des registres en acier - les pièces connectées au chauffage central, dans lesquelles une grande attention est accordée à la conception. L’acier a la plus haute résistance à la pression hydraulique et est capable de résister à une forte chaleur, mais ne peut se vanter d’un bon transfert de chaleur par unité de volume interne.
  • Enfin, les produits bimétalliques associent la résistance d’un noyau en acier à une conductivité thermique élevée de la coque en aluminium, ce qui leur permet d’être équipés d’ailettes de pointe. Ils constituent un excellent choix pour les systèmes de chauffage central où le besoin de chaleur est suffisant.

Paramètres clés

Alors, quelles options dois-je regarder lors de l'achat?

  1. Sur la masse de la section et son volume interne. Ils sont directement liés à sa capacité calorifique.
  2. La température de fonctionnement détermine la capacité de la batterie à supporter une surchauffe du système DH.

Il convient de préciser: en général, la température du liquide de refroidissement est légalement limitée à 95 ° C. Cependant, dans certaines circonstances (par exemple, lors de l'utilisation de l'ensemble élévateur avec la buse retirée et l'aspiration obturée), il peut y avoir 120 et 130 degrés.

  1. Une pression de travail élevée signifie qu'un coup de bélier à remplissage rapide du circuit ne causera pas de dommages à la section et ne retirera pas la goupille ni la fiche.

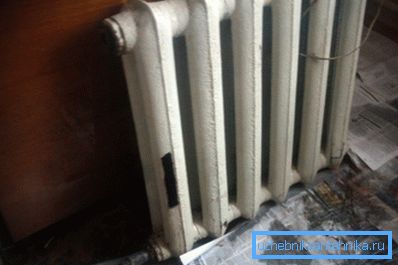

Conséquences du coup de bélier.
  1. Une dissipation thermique élevée du radiateur de chauffage en termes de section avec d'autres paramètres satisfaisants sera un avantage certain. Il est clair que les interminables rangées de sections ne plairont probablement pas au propriétaire avec leur apparence.
  2. La distance au centre vous permet d'augmenter la section de transfert de chaleur notoire, en sacrifiant la compacité, ou, au contraire, de placer une batterie compacte sous une grande fenêtre panoramique.
  3. Enfin, le coût modéré sera également un avantage certain.

Échantillons de recherche

Faisons connaissance avec plusieurs produits de types différents présentés sur le marché russe moderne.

MS-140M-500

Paramètre Signification
Matériel Fonte de fer
Volume de la section 1,45 litres
Poids de la section 6,7 kg
Température de fonctionnement 130С
Pression de travail 9 kgf / cm2
Entraxe des mamelons 500 mm
Section de transfert de chaleur 160 watts
Valeur au détail 480 roubles / section

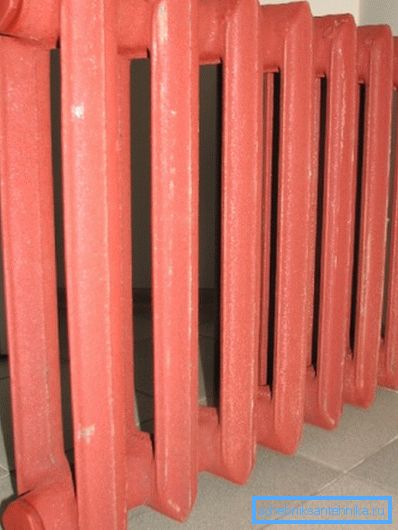

Classiques sans âge - fonte MS-140.

Nuance: les fabricants indiquent la section de transfert de chaleur à Dt (température delta entre le liquide de refroidissement et la pièce) à 70 ° C. La valeur réelle de ce paramètre pendant la majeure partie de la saison de chauffage est nettement inférieure.

Warmica Lux 70/500

Paramètre Signification
Matériel En aluminium
Volume de la section 0,35 litres
Poids de la section 1,05 kg
Température de fonctionnement 130С
Pression de travail 16 kgf / cm2
Entraxe des mamelons 500 mm
Section de transfert de chaleur 185 watts
Valeur au détail 295 roubles / section

Harmony A40 1-500 KZTO

Sous ce nom se cache un registre tubulaire entièrement soudé de la production russe.

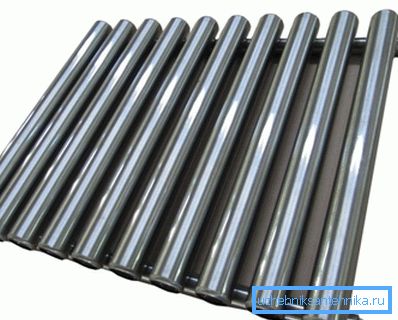

Registre à une rangée A40.
Paramètre Signification
Matériel Acier
Volume de la section 0,63 litre
Poids de la section 1,1 kg
Température de fonctionnement 130С
Pression de travail 15 kgf / cm2
Entraxe des mamelons 500 mm
Section de transfert de chaleur 56 watts
Valeur au détail 590 roubles / section

Remarque: pour la section dans ce cas, nous acceptons un canal de registre. Il est clair que le produit entièrement soudé ne comprend pas.

Monolithe de récif

Un autre produit non séparable du fabricant national est un appareil de chauffage bimétallique de la société Rifar.

Paramètre Signification
Matériel Acier, aluminium
Volume de la section 0,21 litres
Poids de la section 2,0 kg
Température de fonctionnement 135С
Pression de travail 100 kgf / cm2 (les tests hydrauliques sont effectués à une pression de 150 atmosphères)
Entraxe des mamelons 500 mm
Section de transfert de chaleur 196 watts
Valeur au détail 812 roubles / section

Remarque: lors de l'installation de radiateurs bimétalliques de vos propres mains, il est fortement recommandé d'utiliser uniquement des tuyaux en acier. Quelle est la raison de l’instruction - c’est facile à comprendre: combiner dans le circuit général le dispositif de chauffage bimétallique le plus puissant et le tuyau en plastique, qui se brise déjà à 10 atmosphères, est irrationnel.

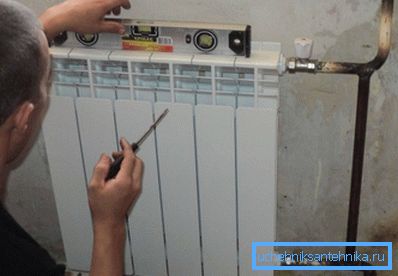

Pour les systèmes de chauffage central, il est préférable d'utiliser des tuyaux en acier.

Ajustement

Que faire si la maison est trop chaude ou au contraire trop froide?

Limitation de radiateur

Un radiateur qui dégage trop de chaleur est fourni avec un starter - un régulateur de la capacité de la gaine.

Comme toujours, il existe un certain nombre de subtilités.

  • La manette des gaz est réglée avec un minimum de changement de position avec de longues pauses (au moins une demi-heure) pour la stabilisation de la température.
  • Au lieu d'un starter, une tête thermostatique est souvent utilisée. Il a l'avantage de pouvoir ajuster sa capacité automatiquement en fonction du degré de chauffage de l'air dans la pièce.

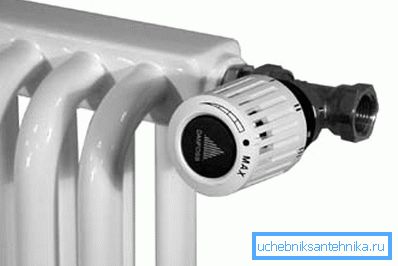

Radiateur en acier tubulaire avec une tête thermique.
  • Seul un appareil de chauffage équipé d'un cavalier entre les connexions peut être étranglé dans le système de chauffage central. Sinon, les vannes réguleront la perméabilité de toute la colonne montante avec les conséquences correspondantes pour vos relations avec vos voisins.

Configuration du nœud d'ascenseur

Dans une maison privée, alimentée par une conduite de chauffage, le rôle d’une jonction avec l’autoroute est assuré par un ascenseur ordinaire - le même que dans un immeuble, mais avec des vannes d’arrêt de plus petit diamètre.

Le réglage peut être effectué de deux manières.

  1. Augmenter et diminuer le diamètre de la buse - la méthode standard pour ajuster les paramètres du système de chauffage. Remarque: ses dimensions doivent correspondre à celles de l'organisation qui vous vend la chaleur.
L'alternative consiste à utiliser un ascenseur réglable.
  1. De plus, la quantité de chaleur restante dans la maison peut être réduite en réduisant le différentiel dans l'ascenseur. Pour ce faire, le tuyau d'entrée ferme la vanne d'entrée avec un contrôle continu de la pression du tuyau de retour à travers le manomètre. Réduire le différentiel ne devrait pas être plus de 2 mètres (0,2 kgf / cm2) à la fois.

Augmentation de la production de chaleur du radiateur

Que faire s'il fait froid à la maison? La solution la plus évidente consiste à augmenter la longueur du radiateur en installant des sections d'extrémité supplémentaires. Le transfert de chaleur augmentera, mais pas de manière tout à fait linéaire: les sections extrêmes sont toujours nettement plus froides que le liner.

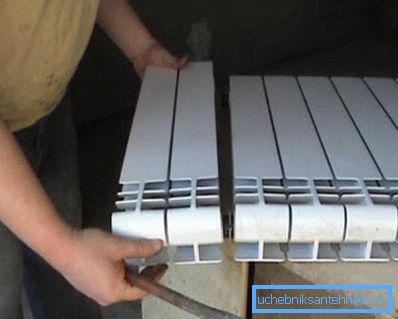

Sur la photo - connexion de sections supplémentaires au radiateur.

L'installation du cavalier devant le radiateur de la vanne lorsqu'il est fermé redirigera le liquide de refroidissement de celui-ci vers la section, augmentant ainsi légèrement le flux de chaleur du radiateur.

Remarque: à tout moment, les vannes doivent être ouvertes sur la chemise ou sur le cavalier de la batterie. Après avoir fermé toutes les vannes, encore une fois, vous vous condamnez automatiquement à une réunion avec des voisins très insatisfaits.

Si la température du début du radiateur est très différente de celle des extrémités, il faut peut-être la laver. À cette fin, en été, avec le chauffage déchargé, un robinet à tournant sphérique conventionnel est installé dans le bouchon borgne inférieur; un tuyau d'arrosage est utilisé pour évacuer l'eau dans les égouts.

Enfin, pour un chauffage plus uniforme des sections, il est préférable de choisir une connexion par le bas, non pas unilatérale, mais bidirectionnelle. De plus, il sera toujours chauffé sur toute la longueur - le flux d'eau à travers le collecteur inférieur ne lui permettra pas de sédimenter. Le lavage peut être oublié pendant des décennies.

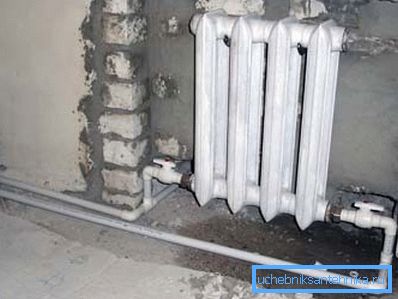

La batterie avec la connexion bidirectionnelle inférieure n'a pas besoin d'être lavée.

Conclusion

Nous espérons sincèrement que nos conseils et recommandations aideront le lecteur à choisir et à installer un équipement de chauffage pour son domicile.

Comme toujours, des informations supplémentaires sont disponibles dans la vidéo ci-jointe. Des succès!
