Tuyau pour le chauffage par le sol: comment choisir la

Le marché de la construction propose différents types de tuyaux utilisés pour créer des systèmes de chauffage par le sol. Lors du choix, le prix du matériel, la difficulté de le travailler, la durée de la période de service revêtent une importance particulière. Les tuyaux en aluminium sont le plus souvent utilisés pour les sols chauds, ainsi que leurs homologues en polymère fabriqués en PEX (polyéthylène réticulé) ou en polypropylène.

Une excellente option serait le système en cuivre. Cependant, ce matériau est peu utilisé car le coût d'un tuyau pour un plancher chaud en cuivre est assez élevé.

Caractéristiques du système de chauffage par le sol

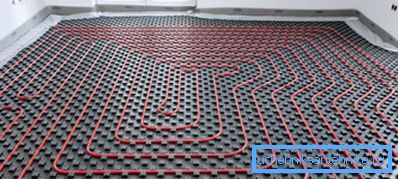

Le principe de fonctionnement des systèmes d'eau est assez simple. Des tuyaux spéciaux sont posés sous la surface du sol. Ils chauffent le sol, et de là l'air chaud monte dans la pièce (lire aussi l'article Sélection et pose des tuyaux pour un plancher chauffant: caractéristiques d'installation du système de chauffage).

Faites attention! Grâce à la conception du système, la chaleur est répartie uniformément dans tout le volume de la pièce. Le tirage, caractéristique du chauffage par radiateur, n'est pas créé.

L’installation des réseaux de distribution d’eau se fait généralement dans les toilettes, les cuisines, les salles de bain, etc. Le plus souvent, le revêtement de sol choisi est un carreau de céramique, qui présente une bonne conductivité thermique.

Forces et faiblesses

En choisissant un système de chauffage par le sol, vous devriez considérer tous les avantages et les inconvénients.

Les principaux avantages de la conception sont les suivants:

1. Toute la surface de la pièce est chauffée uniformément.
2. Les tuyaux métalliques pour le chauffage par le sol et d'autres éléments du système sont masqués sous la couche de finition.
3. Il est possible de chauffer des pièces volumétriques à faible consommation d'énergie.
4. Respect de l'environnement du système - les émissions électromagnétiques et les émissions nocives sont absentes.
5. Vous devez dépenser de l'argent une seule fois - pour installer le réseau. Le coût de son fonctionnement est minime.

Parmi les inconvénients peuvent être notés les suivants:

1. La nécessité d'utiliser une pompe à eau.
2. La complexité du système d'installation.
3. Il est difficile de réguler la température de chauffage des pièces.
4. Parfois, la pression dans la colonne montante diminue et, de ce fait, les appartements voisins sont chauffés davantage.
5. Une petite chance de fuite difficile à trouver.
6. Le système épaissit le «gâteau» du sol d’au moins 8/10 cm.
7. L'instruction avertit qu'il faut un peu de temps pour tester les événements et lancer le réseau.

Sélection de tuyaux

1. Les systèmes de chauffage par le sol utilisent des tuyaux en polybutène, en polyéthylène, en aluminium, en cuivre, en acier et en polypropylène. La réglementation interdit l'utilisation de variétés de fer noir et de suture uniquement.
2. Le diamètre extérieur optimal des éléments du système est de 16-18 mm. L'épaisseur du sol avec un tel paramètre n'augmentera pas beaucoup et des dispositifs supplémentaires ne seront pas nécessaires pour un système hydraulique efficace.

Faites attention! Après la pose, les tuyaux sont remplis d'un coupleur. S'ils sont endommagés, le couvercle devra être ouvert. Sur cette base, les tuyaux en plastique pour le chauffage par le sol devraient être extrêmement fiables.

1. Tous les joints du système doivent être rendus hermétiques à 100% et ses éléments individuels doivent être dotés d'une protection empêchant la diffusion d'oxygène.
2. Le coefficient de dilatation linéaire du matériau doit être inférieur à 0,025 mm / mK, la conductivité thermique - à partir de 0,43 W / mK.
3. Dans une pièce, il faut poser des serpentins composés d’une seule découpe de la baie.
4. La durée de vie du matériau doit être comparable à celle de l'installation.

Tuyaux PEX

1. Les tuyaux en polyéthylène réticulé ont une résistance accrue au stress thermique. Cela permet d'élever la température du caloporteur.
2. La résistance accrue du matériau est obtenue grâce à l’utilisation dans la production de haute pression.
3. Les tuyaux flexibles PEX pour le chauffage par le sol ont des densités différentes. La densité optimale de réticulation varie dans la gamme de 65 à 80%. Ce paramètre détermine le prix des produits.
4. Le polyéthylène peut être traité de plusieurs manières. En utilisant du gaz silane (densité de réticulation - 65%), du peroxyde (indicateur de 75%), irradiant du PE avec un faisceau d'électrons dans un champ magnétique (densité de 60%).

Les raccords sertis permettent d’obtenir le compagnon de tuyau étroit et durable avec les mains. La connexion ne prend que quelques secondes.

Ça se passe comme ça.

1. Un anneau de compression est placé sur un côté de l'articulation.
2. De plus, un dispositif spécial élargit la section de tuyau.
3. Le raccord de tuyau élargi est installé.
4. Au stade final, les tuyaux sont fermement sertis avec un anneau autour du raccord.

Les tuyaux PEX sont optimaux pour les systèmes de chauffage par le sol. Cependant, connaissant le coût de leur réseau, de nombreux propriétaires préfèrent leurs homologues en métal-plastique, car ils sont moins chers.

Analogues métal-plastique

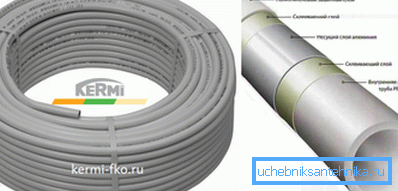

Lorsqu'ils sont chauffés, les produits en aluminium-plastique conservent leur structure d'origine, peuvent résister à des charges impressionnantes et ont une durée de vie très longue. Les produits se composent de cinq couches.

Trois couches - les deux principales restantes les collent ensemble, c'est-à-dire qu'elles lient. Le polyéthylène ou le polypropylène réticulé est recouvert à l’intérieur et à la surface du tuyau. Au centre du produit - feuille d'aluminium.

Il se connecte également au plastique avec de la colle.

1. La couche interne est responsable des propriétés de travail du produit, en ce qui concerne la température et la pression.
2. Ensuite, il y a une couche de composant adhésif spécial. Il fournit un couplage fiable du polymère à la partie centrale du métal.
3. Une feuille spéciale est utilisée pour produire cette couche d'aluminium. Son épaisseur, basée sur la section et la variété de tuyaux, varie de 0,2 à 2,5 mm.
4. Cette partie du produit est soudée sur toute sa longueur selon deux méthodes: chevauchement ou bout à bout.
5. Suivant est la deuxième couche d'adhésif. Il maintient le métal avec la surface protectrice extérieure du produit.
6. La couche externe du tuyau est en polyéthylène, à structure réticulée ou ordinaire, mais à haute densité. Également produit des produits à partir de différentes qualités de polypropylène.
7. En raison de cette structure, les tubes en aluminium ont une bonne flexibilité, résistance à la déformation et plasticité thermique. Ceci est particulièrement important lorsque vous organisez un chauffage par le sol.

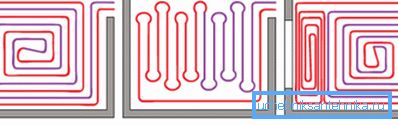

Faites attention! Le sol calorifugé des tuyaux en métal-plastique doit être monté sous forme de rondes, spirales, serpents. Cette structure du système comporte un grand nombre de tours. Dans le même temps, une masse relativement faible de produits facilite grandement le flux de travail.

Comment calculer le débit de la conduite

1. Lors de la planification de la disposition des sols chauffés à l'eau dans une pièce donnée, il convient de garder à l'esprit que la longueur du serpentin des tuyaux spéciaux ne doit pas dépasser 100 mètres.. Dans ce cas, un circuit séparé (boucle) du réseau doit être aménagé pour l’ensemble du produit.
2. Les experts disent qu’une baie de 100 mètres vous suffit pour réchauffer une pièce de 20 mètres carrés.. Connaissant le volume total de la pièce, il est possible de calculer combien de tuyau est nécessaire par m2 de plancher chauffant.

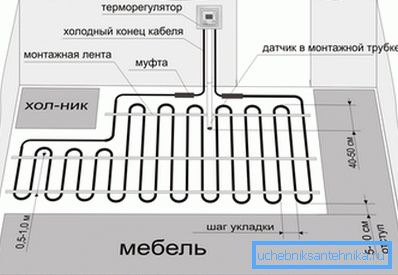

1. Lors des calculs, n'oubliez pas de soustraire de la quantité des zones de matériau requises (sous les meubles, les appareils ménagers, etc.) sur laquelle les tuyaux ne seront pas posés.
2. Lors de la conception d'un système de chauffage par le sol, vous devez tenir compte de la distance, appelée hauteur, qui doit être laissée entre les charnières adjacentes.. Sa valeur dépend du niveau de température sur le site d'installation des planchers chauffants. Le pas maximum doit être compris entre 30 et 35 cm.
3. S'il est plus volumineux, les utilisateurs vont sentir la température chuter, car la surface du revêtement de finition ne sera pas chauffée uniformément.

Conclusion

La meilleure option consiste à utiliser des produits polymères pour les systèmes de chauffage à eau par le sol à partir de tuyaux. Ces produits modernes et fiables peuvent être solides ou avoir une couche protectrice et de renforcement en aluminium.

La vidéo de cet article vous aidera à comprendre les informations supplémentaires.
