Types de connexion des radiateurs: série, parallèle,
Vous devez probablement faire immédiatement attention au fait qu'une connexion directe d'un radiateur de chauffage implique trois options principales - latérale, inférieure et diagonale, mais certaines nuances sont possibles. En outre, il existe des options pour les contours, qui peuvent être à un ou à deux tuyaux, cela dépend également du nombre d'étages dans le bâtiment et peut également être envisagé du point de vue de la conception. Mais nous parlerons plus de tout cela dans la matière ci-dessous, et nous vous montrerons également le sujet de la vidéo dans cet article.
Façons de se connecter différemment
Variété de contours
Note Le circuit du système de chauffage peut être un tuyau ou deux tuyaux. L'efficacité du transfert de chaleur des appareils, ainsi que des méthodes de connexion, en dépend.

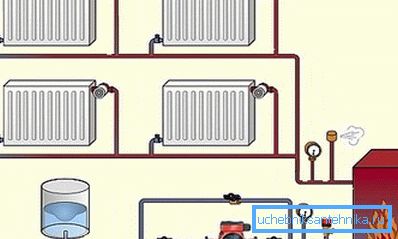

- Un système de chauffage monotube implique une boucle en boucle à partir d'un tube simple dans lequel les radiateurs de chauffage sont claqués - un exemple de cette installation est présenté dans l'image supérieure:
- ici, le fluide caloporteur sortant de la chaudière, en chemin, à travers des tuyaux de diamètre inférieur, diverge à travers les batteries et, sous la pression de la pompe de circulation, retourne dans le même tuyau;
- mais après avoir traversé l'appareil de chauffage, l'eau perd de la température; par conséquent, plus il y a de radiateurs dans un tel système, plus l'eau sera froide à la fin;
- dans les systèmes autonomes, il est déconseillé d'installer plus de 3-4 radiateurs sur une conduite bouclée afin de pouvoir maintenir à peu près la même température dans chacun d'entre eux;

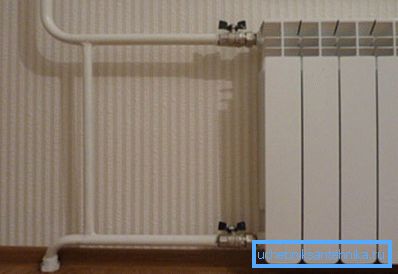

- Dans un système monotube, en particulier dans les bâtiments à plusieurs étages, il est plus pratique de connecter des appareils de côté, mais comment connecter un radiateur de chauffage avec une connexion latérale afin de préserver au maximum la température dans les batteries suivantes? Pour ce faire, un cavalier, appelé «dérivation», coupe entre les tuyaux d’alimentation et de retour et remplit deux fonctions:
- d'abord, une partie de l'eau passe à travers le tuyau sans entrer dans la batterie, par conséquent, il n'est pas refroidi;
- deuxièmement, grâce à la dérivation, vous pouvez démonter sans vider le liquide de refroidissement, même si le circuit passe directement à travers le radiateur sans dérivation;
- Le circuit à deux tuyaux peut être qualifié de plus pratique: le liquide de refroidissement pénètre dans le radiateur par le tuyau d'alimentation et l'eau refroidie est évacuée dans le tuyau de retour et retourne dans la chaudière pour un nouveau chauffage:
- Mais le coût d’exploitation d’un tel dispositif est légèrement supérieur, car il faut chauffer plus d’eau, il faut donc dépenser plus d’énergie pour pouvoir payer;
- Mais un tel circuit ne pose jamais de problème et vous pouvez y intégrer un grand nombre de radiateurs, car il est possible de maintenir une température uniforme.
- De plus, dans le cas d’un système à deux tuyaux, l’instruction prévoit la connexion d’un circuit de radiateur avec un plancher chauffant, mais il s’agit de deux dispositifs différents qui nécessitent la circulation de liquide de refroidissement à des températures différentes.

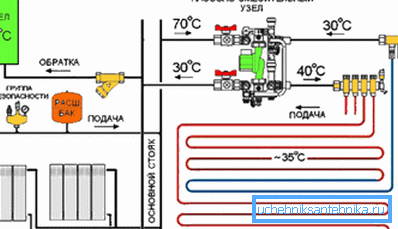

- Cependant, malgré ce désaccord apparent, une telle connexion a lieu - une vanne à trois voies travaillant sur un système discret est installée à l'entrée du tuyau de chauffage au sol et, lorsque le circuit se réchauffe à l'état souhaité, la vanne est activée et l'eau chaude de l'alimentation est remise à «retour»;
- Le principe d'une telle connexion est bien montré dans l'image schématique au-dessus de ce paragraphe.
Séquentiellement et en parallèle

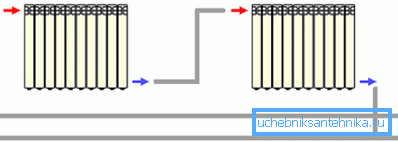

De plus, la connexion peut être en série et en parallèle, de sorte que la connexion en série des radiateurs est montrée dans l'image supérieure.
Cette situation se produit également lorsque la dérivation est bloquée et que l'eau d'un radiateur s'écoule immédiatement dans l'autre, contournant les flux d'alimentation et de retour. Mais il n'est pas du tout nécessaire que la circulation soit diagonale à travers l'appareil - de sorte qu'il peut s'agir d'une connexion latérale inférieure («Leningrad») ou d'une connexion latérale unilatérale, le fait est que le fluide caloporteur coule immédiatement de la batterie à la batterie.
Lorsque la connexion des radiateurs de chauffage est parallèle, ils sont indépendants les uns des autres. Par conséquent, la température de l’eau qu’ils contiennent sera uniforme, aussi bien dans le premier que dans le dernier dispositif.
Mais cela n’est possible que dans un système à deux tuyaux, où la quantité de batteries n’affecte en aucune manière le débit de liquide de refroidissement. Le diagramme d'une telle connexion que vous voyez en haut, et il peut s'agir d'un côté, d'un bas ou d'une diagonale.
Diagonale, latérale et inférieure
La connexion en diagonale des radiateurs est considérée comme optimale, car le liquide de refroidissement y circule avec la plus grande uniformité. Ainsi, lorsque vous voyez la puissance nominale dans les documents d'accompagnement, le fabricant procède de ce type de connexion lorsque toute la surface de l'appareil est utilisée de manière égale.
On pense que la perte de puissance maximale n’existe pas ici et qu’elle est émise à 100%. Il existe une autre option auxiliaire lorsque vous pouvez utiliser de manière optimale toute la capacité, mais elle est légèrement inférieure.
Le dispositif de chauffage fonctionne un peu moins bien (seulement à 95% de la puissance nominale), s’il est raccordé latéralement (d’un côté ou des deux côtés) - la zone de chauffage sera alors plus intense du côté alimentation.
Mais avec une connexion inférieure, appelée aussi «Leningrad», le rendement nominal n’est que de 90%, car la circulation est gênée par la pression élevée et, naturellement, la zone de chauffage est ici la plus inégale.
Note Avant de commencer à calculer la puissance des radiateurs de votre appartement ou de votre maison privée, définissez enfin le mode de raccordement des radiateurs. Ce n'est que dans ce cas que vous pourrez calculer le nombre de sections le plus correctement possible.
Conduit de rallonge en tant qu'optimiseur de distribution de chaleur
Il n’est pas toujours possible de connecter les batteries en diagonale dans un système de chauffage autonome ou centralisé afin d’obtenir un rendement calorifique maximal (100%), et cela pour diverses raisons - capacités techniques et caractéristiques de l’intérieur ou tout simplement facteur humain - avez-vous perdu de vue ou non savait.
Dans tous les cas, lorsqu'il n'y a pas beaucoup de sections, pas plus de 8 à 10 pièces, voire moins, les chutes de température dans toute la surface du radiateur ne sont pas perceptibles et, si elles sont perceptibles, pas beaucoup. Mais si le nombre de sections est augmenté et si un tel besoin se fait sentir assez souvent, la température baisse à différentes extrémités du même appareil peut atteindre 10 ° C et même plus.
Bien sûr, vous pouvez vous reconnecter, c’est-à-dire connecter l’appareil en diagonale. Dans ce cas, le liquide de refroidissement sera réparti uniformément sur toute la zone, mais cela n’est pas toujours possible en raison des mêmes conditions techniques ou des mêmes caractéristiques intérieures.
Dans de telles situations, il existe une sorte de panacée: il s’agit d’un prolongateur de conduit qui est très difficile à trouver dans nos magasins vendant des articles sanitaires, mais cela peut se faire de manière indépendante.
Pour ce faire, vous aurez besoin d’un tuyau en cuivre d’un diamètre extérieur de 18 mm et d’une épaisseur de paroi d’au moins 1 mm, ainsi que d’un raccord en cuivre pour la soudure (adaptateur de raccord) d’un diamètre extérieur de 19,5 mm.

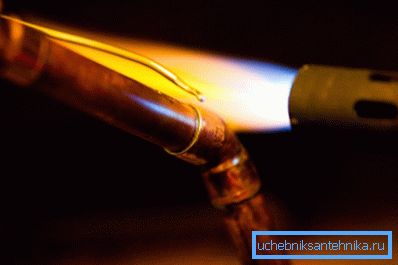

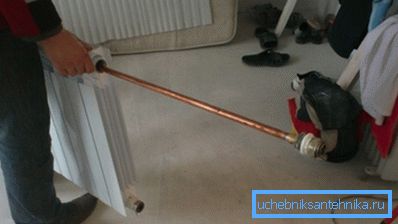

La longueur du tuyau est calculée en tenant compte du nombre de sections. Son extrémité doit donc atteindre la jonction de la dernière et de l'avant-dernière section. Dans certains cas, le câble de rallonge est raccordé au centre du radiateur, mais vous pouvez couper le tuyau à tout moment. Nous ne décrirons pas le processus de brasage de manière détaillée, mais disons simplement que le flux ne doit pas pénétrer dans le tuyau, c’est-à-dire qu’il ne doit pas en contenir beaucoup, puisqu’une goutte gelée peut se former et que l’eau pendant la circulation fera du bruit.

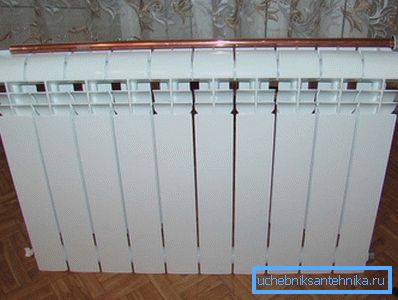

La rallonge de conduit est installée dans la partie supérieure du radiateur, mais il est bien sûr préférable de l’utiliser avec une tête thermique avec laquelle vous pouvez régler la température dont vous avez besoin. Mais la distribution du liquide de refroidissement dans la zone de la batterie va maintenant être uniforme.
Conclusion
Vous pouvez également connecter les radiateurs de vos propres mains si, bien entendu, vous disposez des outils nécessaires. Mais si vous êtes débutant dans ce secteur, n’oubliez pas que cela est tout à fait responsable: les fuites du système pendant la saison de chauffage ne sont pas simplement un phénomène désagréable, mais, pourrait-on dire, sortir de l’ordinaire. Par conséquent, si vous ne comptez pas sur votre force, il est préférable d'inviter un spécialiste.
