Types de radiateurs: convection, rayonnement, eau,

Pour assurer le microclimat le plus confortable possible dans nos maisons et appartements, différents types de radiateurs sont utilisés. Il existe plusieurs types de dispositifs sur le marché, et ils diffèrent tous non seulement par leur apparence, mais également par leurs caractéristiques de conception ainsi que par leurs paramètres de fonctionnement.

Dans notre article, nous allons décrire quels sont les appareils de chauffage, en notant les forces et les faiblesses des principaux groupes fonctionnels.

Bases de travail

Convection ou rayonnement?

La principale différence entre les appareils utilisés pour le chauffage de locaux réside dans le principe de leur transfert de chaleur.

Selon ce principe, on distingue les convecteurs, les radiateurs eux-mêmes ainsi que les appareils de type mixte.

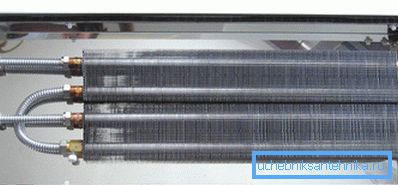

• Le radiateur à convection est un système qui fonctionne en raison du mouvement de l'air.. L'air froid pénètre dans la partie inférieure de l'appareil, puis passe à travers une grille d'échange de chaleur où il est chauffé lorsqu'il entre en contact avec des éléments chauffants ou des tuyaux chauffés à l'eau chaude, puis passe à travers des trous situés dans la partie supérieure de la structure.
• Parfois, la convection naturelle est insuffisante pour un échange de chaleur efficace et un ventilateur est installé au bas du convecteur., assurant une circulation forcée.

• Le principe du radiateur est mis en œuvre différemment.. Le liquide de refroidissement se déplace à l'intérieur de l'appareil et transfère de l'énergie thermique aux parois de la batterie. Lorsqu'elles sont chauffées, les murs dégagent de la chaleur dans l'espace environnant, ce qui entraîne une augmentation de la température de l'air.
• Les appareils mixtes combinent les caractéristiques des convecteurs et des radiateurs "propres".. Un exemple d'un tel système peut être un appareil de chauffage en acier à panneaux, sur lequel sont soudées en outre des plaques d'échangeur de chaleur, qui jouent le rôle d'ailettes de convection.

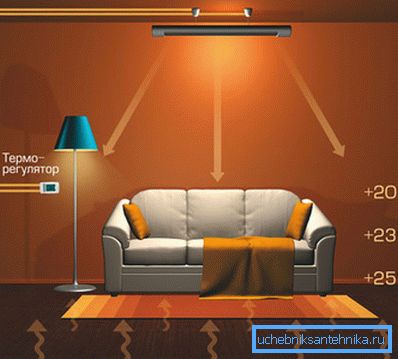

• Dans un groupe séparé, il est intéressant de sélectionner les unités fonctionnant en raison du rayonnement infrarouge.. Le radiateur à infrarouge, alimenté à l'électricité, ne chauffe pas l'air, mais les objets environnants, ce qui rend les produits plus économiques pour les experts.

Faites attention! Lors de l’installation de chauffages infrarouges, il est très important de les disposer correctement, car dans la zone morte, la température sera presque toujours froide car l’air n’est chauffé que par le rayonnement secondaire et la chaleur résiduelle.

Eau ou électricité

Ensuite, vous devez traiter le type de liquide de refroidissement.

Il y a deux options - l'eau ou l'électricité.

• Les piles à eau sont connues de nous tous. Ce sont des dispositifs de plusieurs tuyaux ou réservoirs, à travers lesquels le fluide chauffé à une certaine température circule (pas nécessairement de l'eau - il peut s'agir de vapeur, d'antigel et d'un mélange eau-alcool). Le liquide de refroidissement donne de l’énergie aux parois des tuyaux et des plaques de transfert de chaleur, qui à leur tour chauffent la pièce.

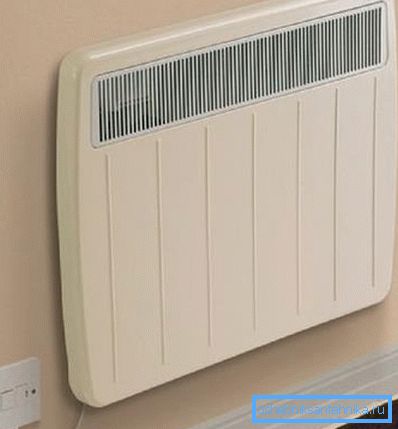

• Les principes de fonctionnement des radiateurs électriques sont plus diversifiés. Ils peuvent utiliser soit un liquide de refroidissement à base d’huile minérale, soit un chauffage direct de l’air lorsqu’il passe dans des spirales ou des plaques chauffées au rouge (comme la plupart des convecteurs électriques). Dans tous les cas, le système consomme beaucoup d’électricité tout en réchauffant rapidement l’air.
• Une mention spéciale mérite les radiateurs inverseurs. Ils vous permettent de contrôler le processus de chauffage en mode automatique: lorsque la température définie par l'utilisateur est atteinte, l'élément chauffant n'est pas éteint, mais passe en mode de consommation réduite, économisant ainsi des ressources. Cela devient possible grâce à la présence d'un convertisseur AC-DC (onduleur) dans la conception.

Faites attention! Très souvent, les systèmes à onduleur sont utilisés pour la climatisation intégrée, c.-à-d. non seulement pour le chauffage, mais aussi pour la climatisation.

Matériau du corps

L'efficacité de son travail dépend du matériau dont est composée la structure. Pour les batteries à eau, cela est principalement dû à la différence de conductivité thermique des métaux, ainsi qu'à d'autres caractéristiques de performance.

Aujourd'hui sur le marché, il existe de telles options:

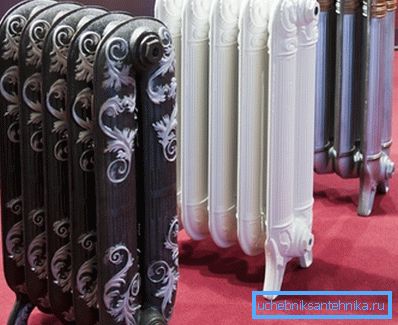

• Produits en fonte - la version traditionnelle, qui devient progressivement obsolète. Ils se distinguent par une faible émission de chaleur, une inertie élevée (ils chauffent lentement, refroidissent lentement) et une marge de sécurité considérable.
• Structures en acier - radiateurs à panneaux et à plaques. La conductivité thermique des produits en acier est supérieure à celle de la fonte, mais ils sont plus sensibles à la corrosion.
• Aluminium - le plus rentable en termes de transfert de chaleur. Dans le même temps, la stabilité hydraulique de l'aluminium ne diffère pas, elle ne tolère pas non plus un contact prolongé avec de l'eau alcaline.

• Les dispositifs bimétalliques (parfois le nom erroné "radiateur biométrique" est trouvé) est un complexe de tuyaux en acier ou en cuivre avec échangeurs de chaleur en aluminium. Combinez les avantages des modèles en acier et en aluminium, sans pratiquement aucun inconvénient fonctionnel. Le principal inconvénient était le prix élevé, mais une bonne dissipation de la chaleur et une durée de vie importante permettent de supporter le coût élevé des produits de ce type.

Si nous parlons de radiateurs électriques, ils sont le plus souvent en acier et peuvent être utilisés pour la fabrication d’enveloppes de protection en silumin et en polymères résistants à la chaleur.

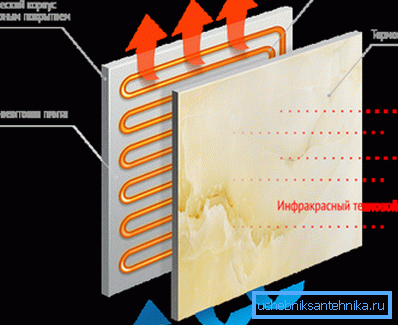

Un groupe séparé est constitué de produits avec des éléments en céramique. Le radiateur en céramique assure une répartition uniforme de la chaleur, car la plaque frontale en argile cuite avec des additifs stabilisants et renforçants joue le rôle d’un type de filtre qui égalise et dirige le flux d’ondes infrarouges.

Caractéristiques de conception

Produits sectionnels et panneaux

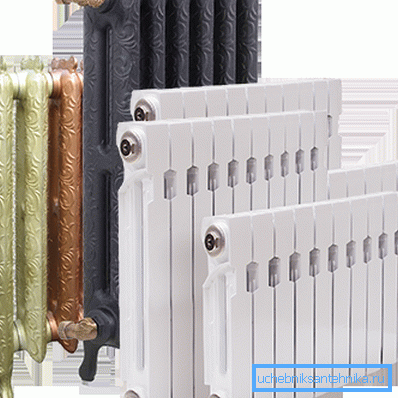

La forme et les caractéristiques de l'appareil peuvent également être distinguées par différents types de radiateurs de chauffage.

Voici le type de conception:

• Si le corps du produit est assemblé à partir du même type d'éléments à l'intérieur duquel le liquide de refroidissement circule, cette batterie est appelée sectionnelle. Les modèles en fonte, en aluminium et bimétalliques ont un design en coupe. Il vous permet de sélectionner le nombre souhaité d'ailettes chauffantes, en ajustant la puissance de l'appareil dans une direction plus ou moins grande.

• Les appareils de chauffage en acier sont le plus souvent produits par emboutissage d'une seule tôle d'acier. Comme ils ont une structure monolithique, ils sont appelés panneaux. Pour changer la taille d'une telle batterie ne fonctionne pas, vous devez donc sélectionner d'abord un produit avec une performance et des dimensions appropriées.

Faites attention! Si vous avez besoin d’un radiateur hygiénique, c’est-à-dire modèle résistant au traitement régulier lors du processus de nettoyage humide, vous avez juste besoin d’un dispositif à panneau d’acier avec la surface frontale la plus lisse qui soit.

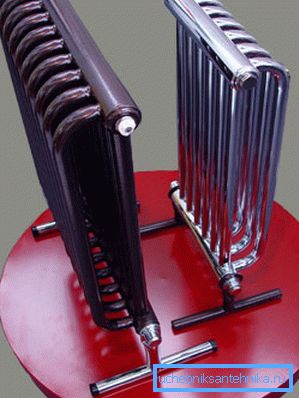

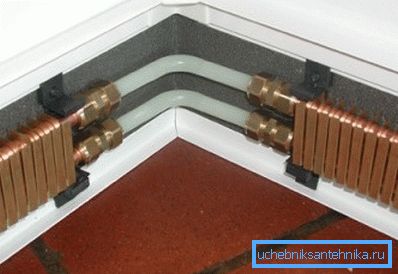

• Les structures tubulaires (cuivre et acier) se distinguent. Ce sont des contours de tubes minces, qui sont reliés entre eux par une méthode soudée. Extérieurement, ces tubes ressemblent à des sections séparées, mais la conception est reçue non séparable.

Méthode d'installation

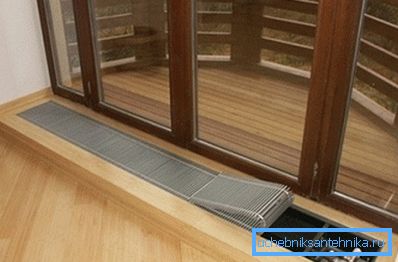

Si vous prévoyez d’installer vous-même les appareils de chauffage, l’un des points de classification les plus importants pour vous sera le type d’installation. Selon ce paramètre, ces types de structures sont distingués:

Conclusion

Comme il ressort de la description ci-dessus, tous les types de radiateurs ont leurs propres caractéristiques. Le choix des modèles disponibles est très large car, afin de ne pas vous tromper, vous devez étudier attentivement les informations ci-dessus, ainsi que regarder la vidéo de cet article, qui contient une grande quantité d'informations supplémentaires sur ce sujet.
