Types de radiateurs de chauffage: comment acheter une

Après avoir décidé de concevoir ou de moderniser le système de chauffage du logement de vos propres mains et d’avoir choisi le modèle de chaudière, il est temps de commencer à choisir des équipements d’échange de chaleur qui transfèrent l’énergie du caloporteur chauffé à l’air de la pièce. Pour ce faire, il existe différents types de radiateurs de chauffage, dont l’analyse des caractéristiques est consacrée à l’article du jour.

Variétés d'appareils modernes

Radiateurs de chauffage en acier

Il existe deux grands groupes d'éléments chauffants conçus en acier. Considérez en détail chacun d'eux.

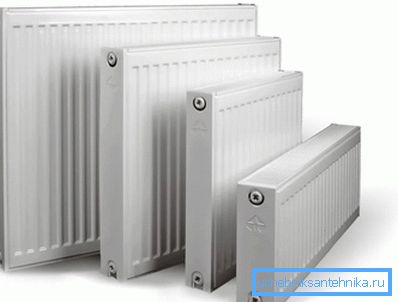

Panneau

Ils sont aussi appelés convecteurs d’eau, car ils chauffent la pièce non pas à l’aide de vagues de chaleur, mais en chauffant l’air. À cette fin, les échangeurs de chaleur sont fixés à des tôles d’acier munies de canaux spéciaux à travers lesquels le liquide de refroidissement s’écoule, ce qui augmente la surface de contact avec les masses d’air.

L'efficacité du dispositif décrit est supérieure à 75%, ce qui est plutôt bon.

Les radiateurs à panneaux en acier sont non seulement efficaces, mais également un moyen peu coûteux d’organiser le chauffage. Cependant, de tels dispositifs sont souvent installés dans des systèmes climatiques autonomes, car ils sont sensibles à la composition chimique et physique du liquide de refroidissement.

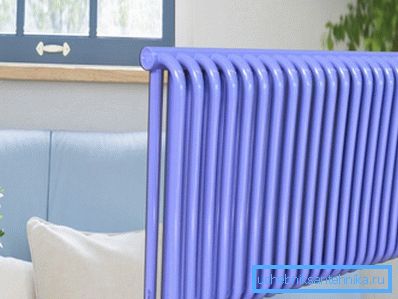

Tubulaire

Dans ce cas, au lieu de tôles d'acier, des tuyaux du même matériau sont utilisés, soudés ensemble dans des conceptions de formes et de tailles variées. Le processus de fabrication est un peu plus compliqué que la version précédente et son coût est donc plus élevé.

Faites attention! Contrairement à la plupart des autres radiateurs, il est impossible d’ajouter ou de supprimer arbitrairement des sections pour augmenter ou diminuer la puissance de l’appareil. Il est nécessaire de calculer immédiatement les besoins en chaleur et d'acheter du matériel d'une taille spécifique.

Les caractéristiques techniques des radiateurs tubulaires sont les suivantes:

• pression de travail - de 6 à 15 atmosphères;
• production d'électricité - de 1,2 à 1,6 kW;
• la température maximale de l'eau qui les traverse peut atteindre 110 degrés Celsius;
• le niveau d'acidité de l'eau est compris entre 8 et 9,5 unités.

Les appareils vendus dans les supermarchés du bâtiment sont de plusieurs types et portent des numéros: 10, 11, 21, 22, 33, etc.

Lire cette étiquette devrait être comme suit:

• le premier chiffre du nombre est le nombre de panneaux en acier;
• Le deuxième chiffre du nombre est le nombre de réseaux de convecteurs.

Avantages et inconvénients

Les avantages de l’utilisation de batteries en acier sont les suivants:

• faible inertie - les batteries dégagent rapidement de la chaleur avec de l'eau chaude, mais au même rythme et se refroidissent lorsque l'alimentation en liquide de refroidissement est arrêtée;
• émission de chaleur élevée - presque toute l'énergie fournie à la batterie est transférée dans l'air ambiant, les pertes non productives sont minimisées;
• petit volume interne - Cela vous permet de concevoir des systèmes de chauffage avec une petite quantité de liquide de refroidissement, ce qui affecte l'efficacité (chauffer moins d'eau, moins de gaz ou d'électricité est nécessaire);
• prix bas - ces appareils sont l'option la moins chère parmi tous les radiateurs;

Sans parler des inconvénients, dont certains excluent l'utilisation de panneaux de chauffage en acier dans les appartements, où le flux de réfrigérant dans le système de chauffage est centralisé:

1. De telles batteries ne peuvent pas être laissées sans eau versée, sinon l'oxygène dans le système conduira à la formation de rouille.
2. Les radiateurs en acier tolèrent très mal les chocs hydrauliques qui se produisent lorsque le système de chauffage est rempli de liquide.
3. Les mouvements d'air par convection, organisés par de telles batteries, entraînent une augmentation de la poussière dans la pièce.

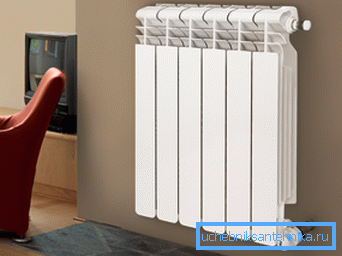

Radiateurs de chauffage en aluminium

Fabriqué en aluminium. Comme dans la version précédente, ils ne peuvent être utilisés que dans les maisons et les appartements dotés de systèmes de chauffage autonomes, car le liquide de refroidissement qui circule dans les canalisations urbaines entraîne leur destruction complète par la corrosion en 3 à 4 ans. En outre, ils sont endommagés avec une augmentation significative de la pression et des impacts de l’eau.

Il existe les types suivants de radiateurs en aluminium:

• coulé;
• extrusion

Cast

Produit en coulant de l'aluminium en fusion dans des formes spéciales. Ils ont des parois solides et de larges canaux qui permettent à un grand volume de fluide de passer. Ces produits sont vendus dans des sections séparées, ce qui vous permet d’assembler indépendamment une batterie de la puissance désirée.

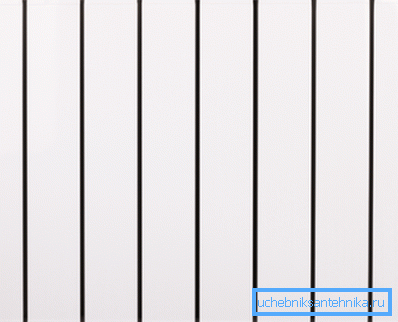

Extrusion

Une méthode plus simple de fabrication de radiateurs en aluminium. Dans ce cas, chaque radiateur est extrudé de la pièce à l’aide d’une unité spéciale: une extrudeuse. Le collecteur de distribution d'eau peut être en silumin.

Faites attention! Une caractéristique de ce type de radiateur est l’incapacité d’ajouter ou de supprimer des sections, ce qui augmente ou diminue sa capacité.

Avantages et inconvénients

Les avantages des dispositifs en aluminium pour le chauffage des locaux sont les suivants:

• faible poids - pour un montage mural, ne nécessite pas de supports massifs;
• coefficient de transfert de chaleur élevé - parmi tous les types de radiateurs existants, les modèles en aluminium sont à la pointe de l'efficacité);
• faible inertie - après quelques dizaines de minutes après l'allumage, la batterie chauffe la pièce (cela contribue également à la forme particulière de l'échangeur de chaleur, grâce auquel la convection de l'air est organisée);
• rentabilité - ils consomment efficacement le liquide de refroidissement et peuvent être équipés de vannes thermiques qui augmentent ou diminuent la température de la batterie, en fonction des conditions extérieures;
• Conception attrayante - les radiateurs sont déjà recouverts d'une peinture en poudre spéciale qui protège le métal des dommages et facilite son nettoyage de la poussière.

Le côté négatif de l'utilisation de piles en aluminium:

• durée de vie relativement courte - environ 15 ans;
• forte susceptibilité à la corrosion (surtout si un liquide chimiquement «sale» coule dans le système de chauffage);
• la tendance à la "ventilation", qui oblige de temps en temps à purger de l'air ou à installer des vannes à air automatiques;
• la possibilité de fuites entre les différentes sections de l'appareil;
• tendance à la destruction lors de fortes chutes de pression dans le réseau de chauffage.

Les instructions relatives à la disposition des réseaux de chauffage recommandent les paramètres techniques suivants du liquide de refroidissement pour les systèmes équipés de radiateurs en aluminium:

• pression de 6 à 16 atmosphères;
• puissance d'une section de 80 à 200 watts;
• température du fluide - jusqu'à 110 degrés;
• niveau d'acidité de l'eau - jusqu'à 7 unités.

Radiateurs de chauffage en fonte

De tels produits sont fabriqués par moulage et sont divisés en groupes non pas par technologie de production, mais par apparence.

Vous pouvez choisir l'une des deux options suivantes:

• batteries de style moderne;
• Radiateurs "rétro".

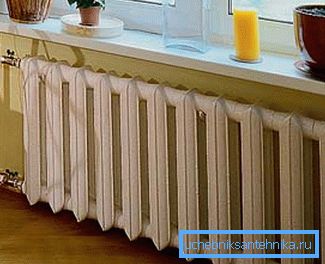

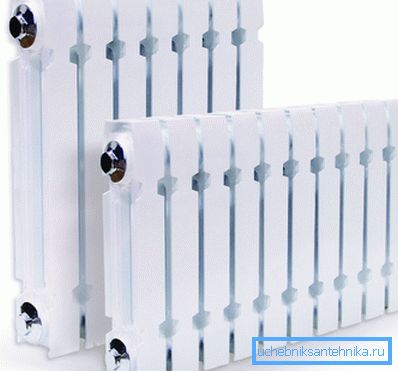

Moderne

Ce sont des radiateurs standard, qui ont l'habitude de tout voir dans les immeubles d'habitation construits à la fin du siècle dernier. Les modèles modernes ont des façades plates facilitant la maintenance et une apparence plus sophistiquée.

Les batteries ont une durée de vie accrue (plus d'un demi-siècle), sont faciles à installer et bon marché. En outre, ils conviennent mieux à l’installation dans des appartements raccordés aux réseaux de chauffage central, car la composition du liquide de refroidissement n’a pratiquement aucun effet sur leur résistance, leur durabilité et la qualité de leur travail.

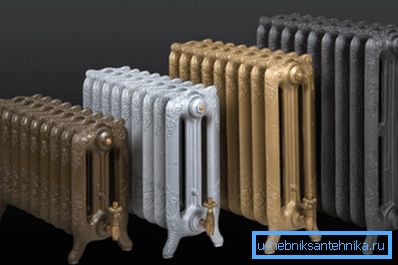

Rétro

Les batteries en fonte à l’ancienne ne sont pas tant des appareils de chauffage que des éléments de l’intérieur - son atout ou un accessoire exclusif. Ils sont fabriqués selon la méthode de la coulée artistique et décorés avec divers motifs. Chacun des radiateurs est vraiment une œuvre d'art industriel.

Mais un tel luxe ne peut pas être bon marché. De tels modèles de batterie sont très chers. Le prix n'est pas influencé par les caractéristiques techniques, mais par la valeur artistique.

Avantages et inconvénients

Aspects positifs de l’utilisation de la fonte:

• longue durée de vie - environ 50 ans;
• résistance à la corrosion - la fonte est presque indifférente à la teneur accrue en acides et en bases dans le liquide de refroidissement;
• la méthode de chauffage à la vague (par opposition au convecteur) - non seulement l'air est chauffé, mais également les objets se trouvant dans la pièce, ce qui permet de chauffer efficacement les pièces à hauts plafonds;
• grande inertie - après la fin de l’alimentation en liquide de refroidissement, les radiateurs en fonte restent chauds pendant une longue période;
• faible coût

Inconvénients installation de piles en fonte:

• long temps de préchauffage après la mise en service du système;
• encombrante et grande masse, ce qui complique l'installation et le transport des batteries;
• la nécessité d'utiliser une grande quantité d'eau dans le réseau de chauffage;
• fragilité, pouvant entraîner la destruction de la batterie suite à une forte augmentation de la pression à l'intérieur du réseau climatique

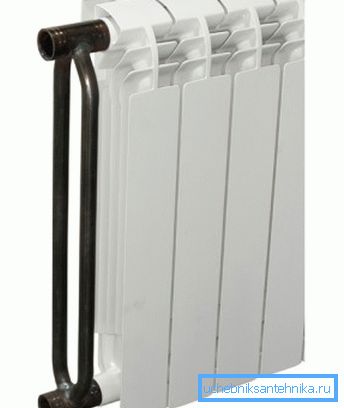

Radiateurs de chauffage bimétalliques

Ces appareils combinent les avantages des batteries en acier et des radiateurs en aluminium. Ils se composent d'un cadre en métal et d'un échangeur de chaleur en aluminium conçu pour faire circuler l'air dans la pièce.

L'eau circule dans les tubes d'acier du cadre sans entrer en contact avec l'aluminium et transfère déjà la chaleur à l'air de la pièce. Ainsi, une efficacité maximale est atteinte.

Les radiateurs bimétalliques peuvent être installés dans tous les systèmes de chauffage. Leur seul inconvénient est le coût élevé.

Conclusion

Les types de radiateurs considérés pour le chauffage sont les plus utilisés. Cependant, cette liste n'est pas exhaustive. Il existe également des batteries en cuivre, des chauffages combinés, etc. (découvrez ici comment déterminer la puissance requise des radiateurs).

Vous pouvez en apprendre plus à leur sujet grâce à la vidéo publiée dans cet article.
