Types de radiateurs de chauffage: le choix du matériau, la

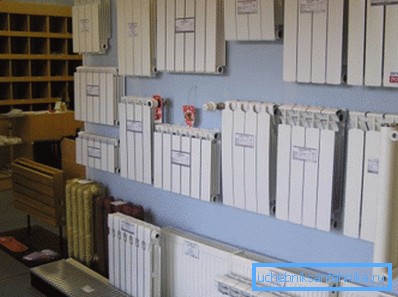

Quels types de radiateurs de chauffage sont actuellement utilisés? Nous devons nous familiariser avec les matériaux utilisés dans la fabrication des appareils de chauffage, les solutions techniques et savoir comment ils affectent l'efficacité du chauffage.

Matériaux

Chauffage de l'eau

Nous commençons par un bref examen des matériaux utilisés dans les systèmes utilisant un fluide caloporteur.

Tous les radiateurs de chauffage conçus à cet effet sont en métal: les polymères et les céramiques n’ont pas la résistance nécessaire à la pression hydrostatique, ni une conductivité thermique suffisante.

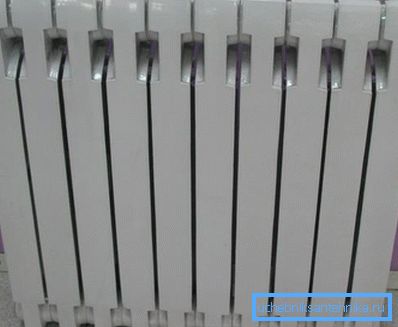

• Fonte de fer utilisé pour la production de batteries de chauffage pendant plus d'un siècle. Ses principaux avantages sont son faible coût et sa résistance à la corrosion. les inconvénients sont d’écrire une conductivité thermique très modérée et une faible résistance mécanique. Toutes les batteries en fonte se caractérisent par une masse importante et un volume interne important;

Remarque: sur le plan pratique, ces propriétés assurent l'inertie du fonctionnement du contour. En bref, le chauffage refroidit lentement, ce qui constitue un avantage certain pour un système avec une chaudière à combustible solide rarement fondue.

• Pour l'acier de manière tout aussi déprimante, caractérisée par une faible conductivité thermique et une résistance mécanique maximale. La corrosion, contrairement à la fonte, est sensible. le problème de la rouille est résolu par l'utilisation de revêtements lui résistant ou simplement par un contour constamment rempli d'eau;

• Dignité de l'aluminium - haute conductivité thermique avec résistance mécanique relativement modérée. La conductivité thermique permet de réduire le volume interne des sections, en le compensant du fait de la grande surface des ailettes. Les piles en aluminium se réchauffent et se refroidissent rapidement; il est recommandé de les utiliser uniquement dans des circuits de chauffage autonomes;
• Conductivité thermique du cuivre deux fois plus que l'aluminium et huit fois plus que l'acier et la fonte. Cependant, le prix relativement élevé du métal limite son utilisation pour la production d'appareils de chauffage; le plus souvent, il se trouve dans la composition des convecteurs combinés cuivre-aluminium. Le tube en cuivre avec le liquide de refroidissement est fourni avec des ailettes en aluminium, ce qui permet un transfert de chaleur comparable à celui de l’ensemble du dispositif en cuivre à un coût nettement inférieur;

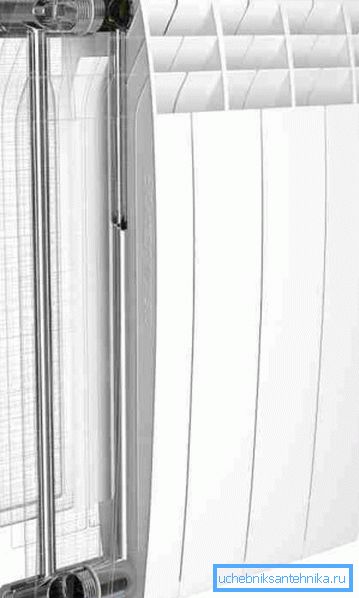

• Une autre solution combinée est bimétallique. radiateurs (aluminium-acier). Le noyau en acier offre une résistance élevée à la traction et les ailettes en aluminium augmentent le transfert de chaleur.

Voici les caractéristiques techniques approximatives des appareils de sectionnement avec entraxe standard (500 millimètres) entre capteurs:

Chauffage électrique

De quoi sont faits les radiateurs électriques?

• Radiateurs électriques à liquide - il ne s'agit que d'une modification des batteries sectionnelles en aluminium. En règle générale, ils sont fournis avec des éléments chauffants de faible puissance, un thermostat et sont remplis de liquide de refroidissement non gelant (propylène glycol ou antigel), après quoi ils sont présentés avec un cœur léger en tant que dispositifs de chauffage économiques;

Important: la puissance thermique de tout appareil de chauffage électrique est exactement égale à sa puissance électrique. Cela découle directement de la loi de la conservation de l’énergie et du fait que le radiateur électrique n’effectue pas de travail physique (c’est-à-dire qu’il ne déplace aucune masse contre le vecteur de gravité). Dans l’affirmative, ce n’est pas plus économique qu’une combinaison d’une chaudière de chauffage et d’une batterie en aluminium conventionnelle.

• Les radiateurs de chauffage à inverseur constituent un cas particulier des radiateurs électriques. La différence réside dans le fait qu’un dispositif ou circuit séparé de plusieurs batteries en aluminium est équipé d’une batterie offrant un fonctionnement autonome, d’un onduleur transformant un courant continu de 12 volts en courant alternatif 220 et d’un contrôleur chargé de la commutation des modes de puissance. Étant donné les ressources limitées et le coût élevé des batteries de grande capacité, la conception, du point de vue de l'auteur, est plutôt étrange.
• Les radiateurs de chauffage à infrarouge combinent souvent un serpentin de chauffage à basse température et un panneau décoratif en métal (acier ou aluminium). Ils sont appelés infrarouges car ils transmettent une partie importante de la chaleur sous forme de rayonnement thermique;
• Les radiateurs de chauffage en céramique sont une sorte de panneaux infrarouges dont la surface frontale est en granit de céramique. La différence avec les instruments à spirale réside uniquement dans un réchauffement légèrement plus uniforme de la surface et une apparence plus attrayante.

Étonnamment, le positionnement des chauffages infrarouges en tant que source de chaleur économique a des motifs:

1. Chauffer la peau d'une personne avec un rayonnement infrarouge abaisse la température intérieure subjectivement confortable de quelques degrés. Dans une pièce chauffée par des panneaux infrarouges, elle est généralement maintenue à 15-16 degrés, ce qui permet de réduire les fuites de chaleur à travers l'enveloppe du bâtiment.
2. Le même rayonnement chauffe le sol et, en général, toutes les surfaces horizontales et verticales dans la partie inférieure de la pièce, ce qui redistribue légèrement la température de l'air dans la pièce: elle ne dépasse pas le plafond, comme dans le chauffage par convection, mais au-dessus du sol. D'où, encore une fois, de plus petites pertes à travers le plafond.

Méthode de montage

Les batteries traditionnelles comprennent un montage mural sur des supports à broches ou à la console.

Cependant, ce n'est pas la seule option.

• Les radiateurs de chauffage d'extérieur d'époque sont généralement des produits décoratifs en fonte sur des pieds massifs. Ils ne sont pas seulement beaux mais permettent également de chauffer les pièces avec des murs clairs en plaques de plâtre ou en béton cellulaire;

Toutefois, l’installation au sol de radiateurs de tout type peut facilement être réalisée manuellement en présence de supports de fixation. En fait, le manuel d'installation se base sur le montage des supports au sol avec des boulons d'ancrage; l'installation elle-même est identique à l'option murale.

• Vnutripolnye, ou radiateurs de chauffage intégrés impliquent l'installation en dessous du niveau du sol fini - dans la chape ou sous le plancher en bois. Comme leur hauteur est limitée, la principale exigence pour les instruments est un transfert de chaleur maximal avec des dimensions minimales. Pour ce faire, utilisez du cuivre (ou des tubes en cuivre avec des ailettes en aluminium) et installez des ventilateurs à basse vitesse sur le ventilateur.

Facteur de forme

Outre les batteries sectionnelles usuelles à la vente, vous pouvez trouver plusieurs autres types de radiateurs.

Convecteurs

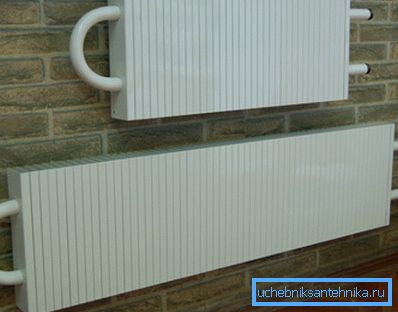

Sous ce nom est généralement caché bobine avec côtelettes de transfert de chaleur croissante. Le convecteur peut être équipé d'un écran décoratif et de persiennes pour régler le transfert de chaleur. Le principal avantage de l'appareil est sa grande résistance mécanique. le transfert de chaleur est déterminé par le matériau et la surface des nervures.

Assiettes

On appelle les radiateurs minces lamellaires, obtenus en soudant deux tôles d'acier forgées. En effet, le mouvement du liquide de refroidissement sur les passages entre eux procure un chauffage.

Le principal avantage des batteries lamellaires - leur compacité: elles ne prennent presque pas la surface de la pièce. Le principal inconvénient est une ressource limitée en l'absence d'un revêtement anti-corrosion: les plaques de radiateur fabriquées en Union soviétique n'ont pas servi plus de sept ans.

Tubulaire

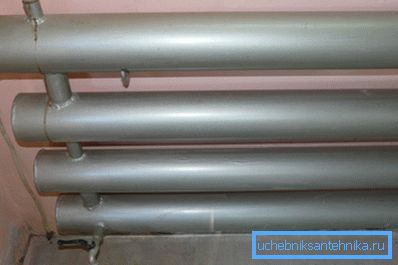

Les batteries en acier tubulaire peuvent être sectionnelles ou entièrement soudées. Les radiateurs de chauffage horizontaux de ce type (registres) sont souvent utilisés pour chauffer des garages, des ateliers, des entrepôts et d'autres locaux non résidentiels. La faible conductivité thermique de l'acier est compensée par la grande taille des sections.

Plinthes

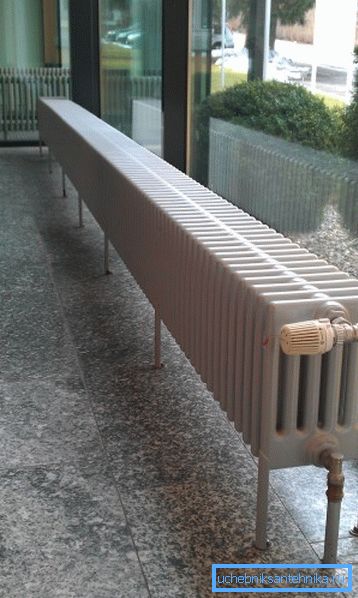

Le radiateur pour plinthes est caractérisé par une hauteur minimale, une grande longueur et une installation au sol. Il est utile pour former un rideau thermique sous les fenêtres panoramiques ou le long d’un mur de congélation.

De plus, la batterie de plinthe vous permet de placer n'importe quel mobilier de bureau le long du mur.

Vertical

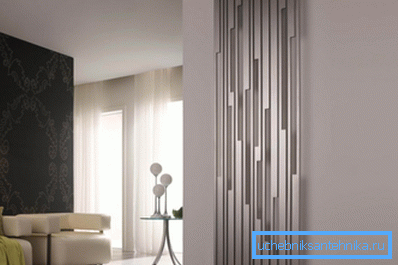

L'opposé complet de la solution précédente concerne les appareils de chauffage avec des sections d'une hauteur considérable (de 800 à 2400 mm). Ils sont avantageux lorsque la forme des murs ou l’emplacement des meubles limitent l’utilisation de batteries traditionnelles de plus grande longueur. Dans le rôle de matériau pour eux peuvent être en aluminium, en acier ou une combinaison de ceux-ci.

Conclusion

Nous espérons que notre examen miniature et loin d’être complet aidera le lecteur respecté à choisir la meilleure solution pour sa maison. En savoir plus sur les appareils de chauffage modernes autorisera la vidéo dans cet article. Des succès!
