Vanne à trois voies pour le chauffage: fonction, appareil,

Diverses vannes d’arrêt et de contrôle sont utilisées pour l’installation de systèmes de chauffage. Pour bien assembler les équipements de plomberie de vos propres mains, il est nécessaire de les comprendre. Nous souhaitons examiner l’un des types les plus fonctionnels de ces vannes - une vanne à trois voies.

Grues Multiport

Appareil

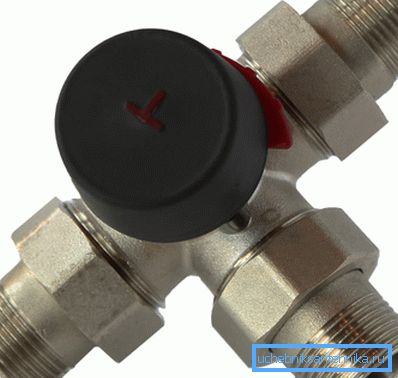

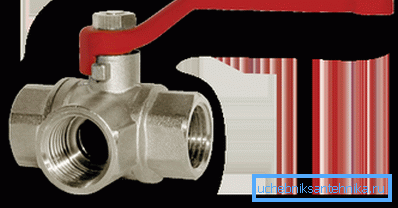

La vanne à trois voies est une ramification en forme de T des tuyaux avec un mécanisme de verrouillage et de réglage. L'appareil a deux entrées et une sortie, et si vous le tournez, une entrée et deux sorties.

Les entrées d’entrée sont désignées par les lettres A et B et la sortie - AB.

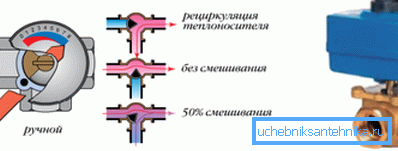

Le mécanisme de verrouillage a trois positions (trois tours):

1. Dans la première position, l'eau entre dans l'entrée A et sort par la sortie AB, tandis que l'entrée B est complètement bloquée;
2. Dans la deuxième position, l'eau passe de l'entrée B à la sortie AB et l'entrée A est complètement bloquée;

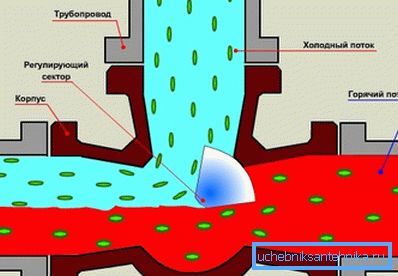

3. Dans la troisième position, l'eau s'écoule dans les deux entrées A et B, et à la sortie AB, nous obtenons un mélange de deux flux.

Faites attention! Les dispositions énumérées sont justes pour l'ajustement des modèles. Les produits destinés uniquement à la commutation de flux n'ont pas de troisième position.

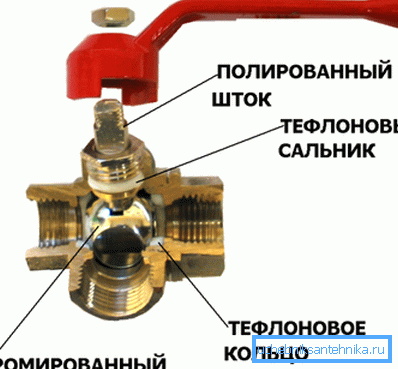

Le mécanisme de verrouillage peut être agencé de différentes manières:

• Sharovy. Conçu pour changer de thread en superposant l'un des canaux. Pour l'ajustement est mauvais;
• Rotatif. Il est utilisé pour le réglage, car il permet d’ouvrir et de fermer le canal en douceur;

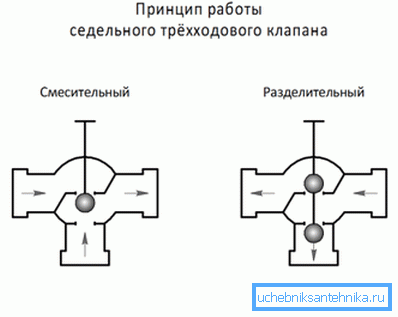

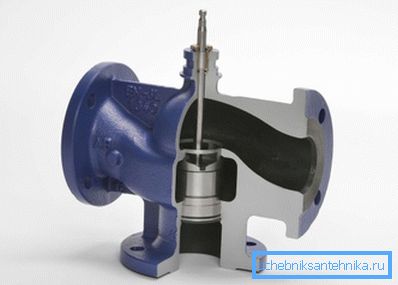

• Selle. Il peut avoir à la fois une conception de verrouillage et de réglage.

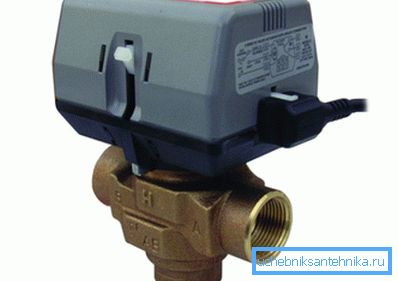

Le mécanisme est contrôlé manuellement à l'aide d'une poignée (manivelle) ou d'un entraînement électrique. Equipés de servos, les produits peuvent être intégrés dans des systèmes à contrôle automatique.

Faites attention! Malgré une fonctionnalité aussi importante et un certain caractère indispensable, la conception de l'appareil est relativement simple et son prix est donc raisonnable.

But et fonctions

La vanne à trois voies peut remplir trois fonctions:

1. Mélange de liquide de refroidissement. Il est utilisé lorsqu'il est nécessaire de mélanger le flux de retour dans l'alimentation pour abaisser la température de flux vers les circuits à basse température ou pour régler la puissance des radiateurs sans modifier le fonctionnement de la chaudière.
2. Division d'un flux en deux canaux. Il sert à évacuer le liquide de refroidissement chauffé vers le système d'eau chaude ou le réservoir de stockage, la chaudière, etc.
3. Changer la direction du liquide de refroidissement. Il est utilisé lorsque plusieurs périphériques fonctionnent ensemble dans le même système, ainsi que pour commuter le circuit en mode de recirculation.

Prenons l’un des cas les plus courants: la chaudière de chauffage est raccordée au câblage du radiateur et à un collecteur de plancher chauffant. Comme on le sait, le caloporteur pour les radiateurs a une température d’environ 70 à 95 degrés, alors que le caloporteur pour un système de sols chauds ne doit pas chauffer au-dessus de 40 à 50 degrés.

Si nous abaissons la température du liquide de refroidissement, les radiateurs ne fonctionneront pas normalement et la maison deviendra froide. Si nous servons de l'eau bouillante sur le sol chaud, il sera désagréable de marcher sur le sol. Que devrions nous faire?

C’est là que la vanne à trois voies devient pratique. La canalisation de retour est connectée à l’alimentation du collecteur d’une dérivation pour sol chaud avec une vanne à trois voies, qui est réglée sur le mode de mélange.

En conséquence, un flux froid provenant du flux de retour est mélangé au flux d'eau chaude et la température du jet résultant est moyennée aux 40 à 50 degrés dont nous avons besoin. Si vous le souhaitez, en ajustant la position du volet, vous pouvez augmenter ou diminuer la température dans le contour du sol.

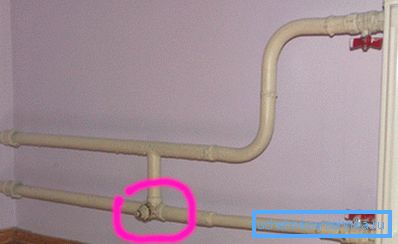

Un autre exemple est la connexion du radiateur par dérivation de la même manière. Lorsque le robinet est en position de mélange, la température du radiateur devient inférieure à la température du liquide de refroidissement provenant de la chaudière, tandis que le reste des appareils reçoit de l’eau moins refroidie.

Si nous allumons la poignée et coupons le bypass, le radiateur fonctionnera à pleine capacité. Si nous devons éteindre l'appareil, nous plaçons simplement la vanne dans le mode de fermeture retour, ouverture du bipasse et fermeture de la vanne d'arrêt à l'entrée du radiateur. Après cela, le liquide de refroidissement circule autour de cette batterie.

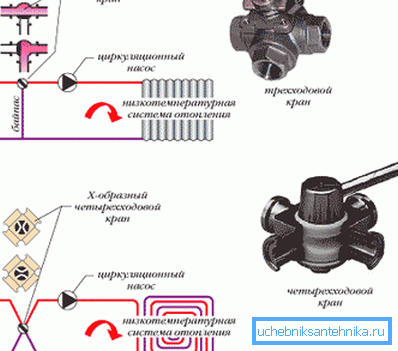

  Faites attention! Il est possible d'utiliser une vanne à quatre voies, qui ne nécessite pas de by-pass.

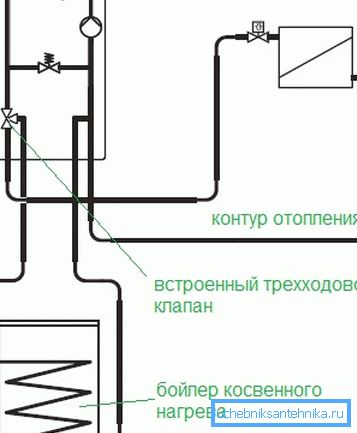

Enfin, l’instruction permet l’utilisation d’une vanne multivoies dans des installations à plusieurs circuits avec chaudières à fonctionnement parallèle, une chaudière et une chaudière à chauffage indirect, avec alimentation en eau pour le chauffage et l’alimentation en eau chaude. Les appareils permettent de séparer les écoulements et de réguler leur température, assurant ainsi le fonctionnement conjoint de plusieurs unités et circuits.

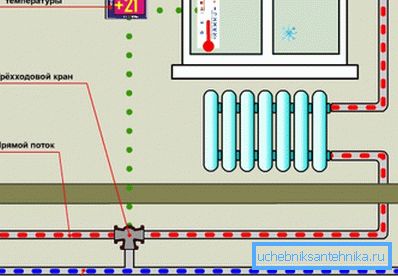

Faites attention! Si une vanne avec servo variateur est connectée à un thermostat, lorsque la température ambiante baisse, le contrôleur donne une commande au moteur et ferme la dérivation. Lorsque la valeur souhaitée est atteinte, l'appareil repasse en mode Fusion.

Conclusion

Les vannes à trois voies permettent le mélange, la séparation et la commutation des directions d'écoulement dans les circuits des systèmes de chauffage. La vidéo vous aidera à vérifier visuellement leur efficacité et leur fonctionnalité.
