Vannes de radiateur: dispositif et principe de

Le contrôle du système de chauffage est très important. Ceci s'applique à la fois aux économies d'énergie et à la sécurité de son fonctionnement. L'un des dispositifs permettant de régler de manière optimale l'équipement de chauffage est une vanne de régulation de radiateur.

À propos de lui et sera discuté dans cet article.

Photo d'une vanne de radiateur

Dispositions générales

Trois dispositifs peuvent limiter ou bloquer le mouvement du liquide de refroidissement à travers le radiateur:

Nom Caractéristiques de fonctionnement
Robinet à tournant sphérique Fonctionne uniquement en fermeture et ouverture manuelle du canal. Il ne doit pas être installé dans des positions intermédiaires car cela entraînerait l'apparition de déformations sur les bords de la bille de verrouillage et, par conséquent, une diminution de l'étanchéité.
Grue à cône Il vous permet de modifier manuellement le débit, mais s'use beaucoup en cas de chevauchement complet du système, ce qui entraîne une perte d'étanchéité dans cette position.
Valve thermique Modifie automatiquement l'intensité du débit en fonction de sa température dans un sens ou dans l'autre.

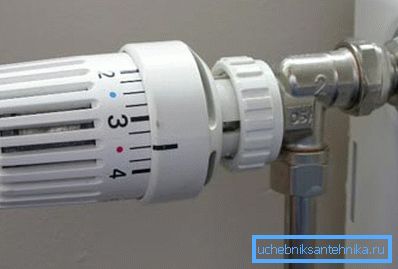

La soupape thermique du radiateur régule automatiquement le débit du liquide de refroidissement

Ainsi, si nous avons vraiment besoin de vannes pour bloquer le mouvement de l'eau dans la batterie, il est alors plus efficace d'installer une simple vanne à bille. Toutefois, si une surveillance et un contrôle du débit constants sont nécessaires, il convient de rester sur l'installation d'une vanne de radiateur, ce qui offrira de nombreux avantages:

Les mérites

  • Économie d'énergie. Lorsque la pièce est suffisamment chaude, la soupape du radiateur de chauffage réduit le débit de liquide de refroidissement, réduisant ainsi considérablement la facture d'électricité à venir.

Astuce: si la maison a plusieurs étages, il est recommandé d’équiper les points les plus hauts de thermostats. En effet, comme nous le savons tous d'après le cours de physique à l'école, la chaleur monte, les vannes y apportent donc le plus grand bénéfice.

  • Prévenir les accidents. Si une température ou une pression critique survient dans le système, le thermostat bloquera complètement le mouvement de l'eau jusqu'à ce que la situation se normalise.
La valve pour le raccordement inférieur du radiateur évite les situations d'urgence

Astuce: après le blocage complet de l'alimentation en fluide par les déclencheurs du thermostat, il convient de vérifier son état et de le remplacer en cas de déformation. Sinon, la prochaine fois, l'appareil pourrait tout simplement ne pas fonctionner.

  • Instructions d'installation simples. Vous pouvez facilement remplacer n'importe quelle vanne d'arrêt par une vanne thermique à tout moment sans faire appel à des plombiers professionnels coûteux.

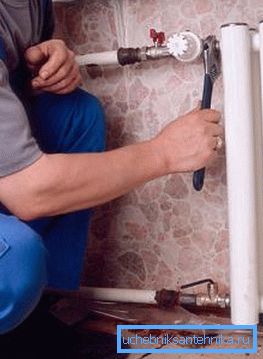

L'installation du thermostat de ses propres mains n'est pas difficile
  • Aspect attrayant, ce qui ne gâche pas l’intérieur général de la pièce.
La soupape d'angle de radiateur se fond harmonieusement dans le concept global du système de chauffage
  • Facilité de fonctionnement. Il vous suffit d'installer le périphérique, après quoi il remplira ses fonctions automatiquement.
  • Prix ​​bas, ce qui en comparaison des installations fournies semble insignifiant.

Caractéristiques de construction

La vanne de régulation pour radiateurs est conçue comme suit:

Dispositif et principe de fonctionnement

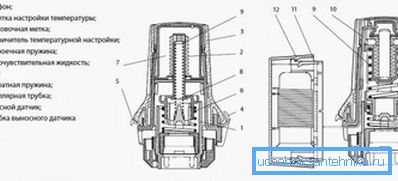

Structure du thermostat
Désignation sur la figure Nom d'article
1 Attache
2 Soufflet
3 Poignée pour régler la température
4 Limite d'étiquette
5 Limiteur de température
6 Paramètres de printemps
7 Fluide thermosensible
8 Stock
9 Printemps de retour

Le principe de fonctionnement de tels dispositifs est très simple. En cas d'augmentation excessive de la température ambiante, le fluide sensible à la température se dilate en tirant sur le soufflet, ce qui déplace la tige en contact avec elle dans la vanne, ce qui provoque un rétrécissement du canal d'alimentation.

La quantité de liquide de refroidissement qui en résulte est réduite et le radiateur est refroidi, ce qui normalise le microclimat dans la pièce.

Une fois les conditions normalisées, l'ensemble du processus se déroule dans l'ordre inverse, ce qui augmente le chauffage de l'équipement.

Variations

Les robinets de radiateur pour la connexion au thermostat inférieur ou inférieur sont les modèles les plus courants.

Mais il convient de considérer quelques options possibles:

  1. Ressort interne, qui, comme son nom l'indique, est caché à l'intérieur de la batterie. En cas d'augmentation de la pression dans le système, le ressort est comprimé et le tiroir ferme le flux de liquide de refroidissement.
Soupape à ressort interne de sécurité pour radiateur
  1. Thermostat électronique.

Cette option est beaucoup plus chère que ses équivalents mécaniques, décrits ci-dessus, mais elle a considérablement amélioré les fonctionnalités:

  • Tout d'abord, il dispose d'un écran indiquant la température exacte dans la batterie.
  • Deuxièmement, sa sensibilité est beaucoup plus élevée, ce qui lui permet de réagir beaucoup plus rapidement aux changements thermiques.
  • Troisièmement, de tels dispositifs peuvent être programmés. En d’autres termes, vous pouvez, par exemple, définir une température plus basse pendant votre absence, ce qui entraînera des économies tangibles.
Le radiateur de l'actionneur de vanne thermoélectrique présente des caractéristiques supplémentaires

Conclusion

Les vannes pour radiateurs vous permettent de contrôler le mouvement à travers leurs canaux de refroidissement. Cela économise l'énergie utilisée et la confiance en un fonctionnement sûr de l'ensemble du système de chauffage.

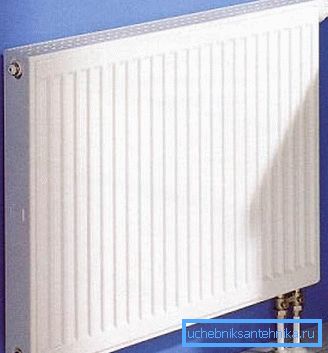

Une batterie équipée d'une soupape thermique fonctionne de manière plus économique et plus sûre.

La vidéo présentée dans cet article vous présente des éléments supplémentaires directement liés aux informations présentées: veillez au fonctionnement sûr et économique du système de chauffage de votre propre maison.
