Vase d'expansion pour le chauffage: les besoins, comment

Le vase d'expansion sert directement à absorber l'excès d'eau résultant du chauffage de ce caloporteur. Le fait est que les molécules d’eau à l’état chaud s’étendent un peu et qu’en l’absence d’un tel dispositif récepteur, l’humidité trouverait le point le plus faible de la ligne et s’écoulerait à cet endroit.

En outre, l'appareil remplit une autre fonction: après le refroidissement du liquide de refroidissement, il semble «donner» au système la quantité de liquide manquante.

En fait, cet élément est un conteneur ordinaire installé sur toute la ligne de chauffage. Mais, bien sûr, il y a des nuances ici, nous allons tout comprendre de manière cohérente et détaillée.

La version la plus simple de "l'extenseur" pour le chauffage sans circulation forcée

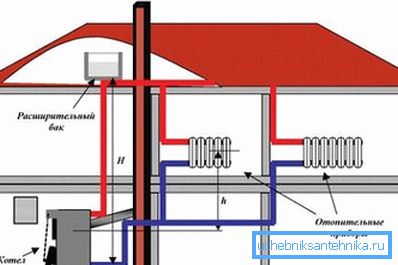

Un tel chauffage consiste généralement en trois éléments: une chaudière, des radiateurs ou uniquement des tuyaux, ainsi qu'un réservoir. Il n'y a pas de pompes ici - le liquide de refroidissement se déplace le long de la ligne de manière naturelle.

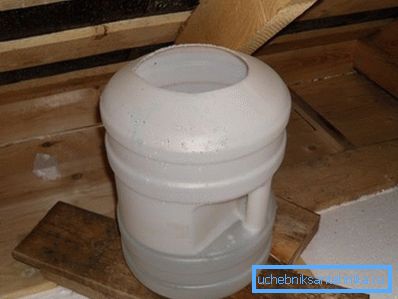

Dans ce cas, un vase d'expansion d'un système de chauffage de type ouvert est installé dans le grenier - il est généralement fabriqué de manière indépendante. De quoi exactement pouvons-nous faire la capacité dans le tableau ci-dessous.

En général, il s’avère que pour les structures d’artisanat - les deux options sont bonnes, il vous suffit de regarder ce qui est plus facile à obtenir et à monter.

Faites attention à deux points importants! Premièrement, les réservoirs qui sont installés dans les greniers doivent être isolés afin que leur eau ne gèle pas. Et, deuxièmement, il est très important d'empêcher l'évaporation de l'eau - un couvercle hermétique ou de l'huile de tournesol ordinaire vous aidera ici.

Dans ce dernier cas, un peu d’huile est versé dans le récipient - il forme une couche de "film" à la surface de l’eau et empêche l’humidité de s’évaporer. Tel est le truc.

En ce qui concerne l’isolation, il est très simple d’effectuer cette opération - il suffit d’envelopper la boîte de conserve avec de vieilles vestes, jerseys, etc.

En principe, de telles conceptions artisanales sont très pratiques - avec le temps, elles ont servi pendant des décennies et des années sans problèmes particuliers.

Nous allons comprendre comment ils sont installés.

Installation de citernes «artisanales»

Le programme de travail est généralement le suivant:

1. Un tuyau vertical monte de n'importe quel point du système.
2. Au bon endroit, chevauchement du trou foré pour le passage du tuyau.
3. L'autoroute est «passée» à travers le chevauchement.
4. Au fond de la cuve se trouve un trou du même diamètre que le tuyau.
5. Le tuyau est inséré dans le fond de la boîte puis la connexion est scellée. Cela se fait par soudage (si le réservoir est en acier) ou avec des écrous ordinaires, dans le cas d'une canette en aluminium ou en plastique, par exemple. Dans ce dernier cas, à la fin de la ligne, vous devez couper le filetage du tuyau avec une matrice manuelle.

Comme vous pouvez le constater, ce travail n’a rien de difficile.

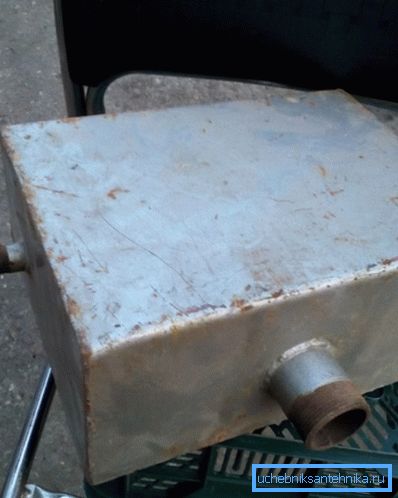

Conseil: si vous construisez vous-même un vase d'expansion en acier du système de chauffage, essayez de tout ranger de sorte qu'il contienne le moins de soudures, d'angles, etc. possible. Le fait est que ces zones sont les plus exposées aux fuites.

Parlons maintenant des produits d’usine avec un principe d’action complètement différent.

Vases d'expansion fermés

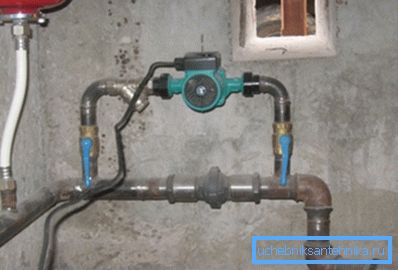

Ces conteneurs sont conçus pour une installation en intérieur. Ils peuvent être installés dans les cuisines, les salles de bain, les couloirs, etc. La chose la plus importante à comprendre est que ces produits fonctionnent dans des systèmes avec des pompes de circulation supplémentaires.

De plus, vous devez savoir que, dans une citerne fermée, il n'y a pas de vide continu, mais une membrane spéciale (généralement en caoutchouc).

La membrane ici est nécessaire pour deux objectifs:

1. Pour créer la pression souhaitée, sous l’influence de laquelle l’eau retournera dans le système.
2. Afin de pouvoir niveler la force du coup de bélier.

Si plus, "fonctionne" est très simple:

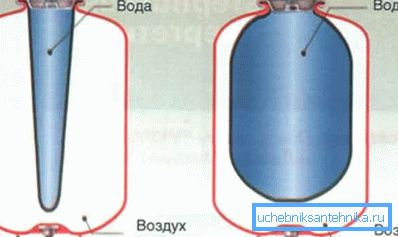

• La poire en caoutchouc sert à recueillir l'excès d'eau.
• Du gaz ou de l'air est pompé entre les parois de la membrane et le réservoir lui-même. - il s'avère que cela crée une force de pression qui agit sur la poire.
• L'air est pompé à travers le mamelon à l'aide d'un vélo ordinaire ou d'une pompe à moteur..
• La membrane est assez souple et lors de la «pénétration» de l’eau s’étire progressivement.. Cela vous permet de subir des chocs hydrauliques plutôt que de les diriger vers les parois métalliques.
• Les charges hydrauliques elles-mêmes, des chutes se produisent assez souvent dans les systèmes dans lesquels les pompes fonctionnent - Ce sont les dispositifs qui sont la source, la cause des coups, car ils ont tendance à s’allumer et à modifier la puissance du débit d’eau.

En ce qui concerne le réservoir lui-même, les instructions pour sa fabrication à l'usine sont telles qu'il a généralement des joints de liaison centraux autour de tout son axe. Exactement ces coutures et ont peur des coups de bélier.

En principe, la conception ici est assez réfléchie et sûre.

1. En trouvant l'eau à l'intérieur de la poire, et non à l'intérieur de la coque en métal, il s'avère qu'il n'y a aucun contact de l'eau avec l'air, ce qui protège toutes les surfaces en acier du système dans son ensemble de l'oxydation. Bien sûr, le processus est toujours d'actualité, mais au moins moins intense que dans le cas des réservoirs d'expansion de type ouvert.
2. Les réservoirs sont très compacts en termes de taille - cela vous permet de les monter dans presque n'importe quel point, sans perdre un espace précieux.
3. La membrane est tellement scellée qu'il devient impossible de résoudre le problème principal des produits de type ouvert - l'évaporation de l'humidité.

Veuillez noter que les produits de type fermé présentent certains inconvénients. En particulier, ils concernent directement la membrane. Le fait est que le caoutchouc a la propriété de micro-craquer dans le temps, ce qui entraîne une perte de pression d'air et une infiltration d'eau dans l'espace du réservoir lui-même.

Conseil: n'achetez pas de produits d'origine douteuse et ceux qui sont étrangement bas. Utilisez des produits de marques célèbres et le produit durera le plus longtemps possible et sans problèmes.

Et avant d’examiner la possibilité d’installer de vos propres mains un réservoir aussi vaste du système de chauffage, abordons un autre point important.

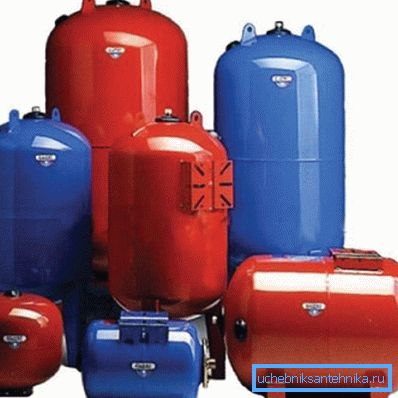

Quel volume mettre le tank

En fait, il existe une règle approximative ici: il vous suffit d'ajouter 15% au volume d'eau existant et de rendre la capacité du déplacement correspondant.

Cependant, cette approche est trop approximative - il est préférable d’utiliser une formule spéciale, grâce à laquelle votre système sera aussi efficace, sûr et économique que possible.

La formule est la suivante: V = E x C / (1 - Pmin / Pmax) / Kzap

Nous allons l'analyser en détail:

• C est la quantité totale de notre liquide de refroidissement dans le système.

Veuillez noter que non seulement le volume des tuyaux et des radiateurs est pris en compte, mais également la quantité de chaleur dissipée dans la chaudière.

• E - nous avons remplacé ici le chiffre du coefficient de dilatation de l'eau sous l'influence de la chaleur. Ou bien si l'antigel est utilisé dans le système au lieu de l'eau, nous prenons les paramètres de son coefficient. Il est donc nécessaire de prendre en compte la température maximale admissible à laquelle la chaudière est capable de chauffer le liquide de refroidissement.
• Pmin est le nombre d'atmosphères de pression initiale dans le vase d'expansion.
• Pmax est donc l'indicateur de la pression maximale admissible pour laquelle la soupape de sécurité est réglée.
• KSAP est un coefficient, une mesure du remplissage du vase d'expansion.

Effectuer des opérations mathématiques simples, et on obtient le déplacement optimal.

Eh bien, vous pouvez maintenant passer directement à la révision du principe de la capacité d’installation.

Installation de dispositifs fermés

Il convient de noter que l'assemblage d'un tel élément n'est pas particulièrement difficile, car il ne nécessite pas d'outils complexes, dont le prix est élevé.

En fait, vous avez besoin d'un "ensemble" standard de plomberie:

1. marche et clé de gaz;
2. clé à molette;
3. silicone, remorquage.

Et le même ordre de travail ressemble à ceci:

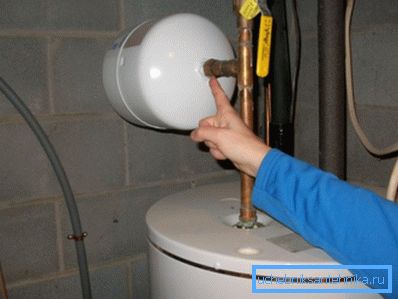

1. Fixez le réservoir sur le plan du mur avec des supports ou des colliers.

Faites attention! Même si votre réservoir est petit et ne pèse pas trop, il est toujours préférable d’être en sécurité et de vérifier la capacité de charge du mur à l’endroit où vous allez le suspendre. Le fait est qu'il peut y avoir des vibrations dues aux chocs hydrauliques et aux baisses de débit. Et si le réservoir vibre et se bloque en même temps sur une cloison sèche, par exemple, il est probable que tôt ou tard, il tombera tout simplement.

1. Si la capacité est grande et si elle convient à plus de 30 litres, il ne faut pas la monter au mur mais au sol - sur les pieds.

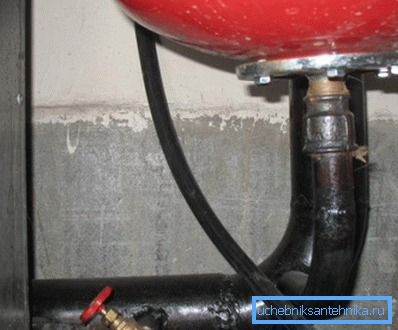

1. Nous apportons le tuyau au réservoir et connectons le tout à l'aide d'écrous ou d'adaptateurs spéciaux.

1. Nous pompons de l'air dans le conteneur.
2. Faites couler de l'eau dans le système.

Dans ce cas, il est nécessaire de contrôler le niveau de pression de l'eau - le fait est que s'il est excessif, la membrane se rompra simplement.

En principe, il s'agit d'un problème réparable, mais uniquement si vous avez acheté un produit avec une “poire” en caoutchouc remplaçable. La membrane comprimée ne peut pas être remplacée - il sera nécessaire de changer le réservoir en entier.

Si nous parlons de la membrane qu'il vaut mieux acheter, il n'y a pas de recommandation universelle. Les "poires" pressées ne sont pratiquement pas déchirées, mais si quelque chose se produit, vous devrez changer l'élément entier. Et la deuxième option - se brise plus souvent, mais cela change facilement et à moindre coût.

Alors choisis toi. Ceci conclut notre article.

Conclusion

Nous avons assez bien compris ce que sont les réservoirs d’expansion, à quoi ils servent, quels sont et sur quelle base ils sont montés. J'aimerais penser que de telles informations vous seront utiles dans la pratique et que vous pourrez planifier le système de chauffage le plus efficace à la maison. En passant, vous pouvez trouver des informations supplémentaires utiles sur le sujet - dans la vidéo publiée dans l'article.
