Vase d'expansion pour le chauffage - schéma d'installation

Lors de l'installation de certains systèmes de chauffage autonome, il est nécessaire d'installer un vase d'expansion. Dans cet article, nous examinerons ce qu'est ce périphérique, quelle fonction il remplit et comment il est connecté au système.

Qu'est-ce qu'un vase d'expansion et pourquoi est-il nécessaire?

A partir du nom de ce périphérique, vous pouvez deviner qu'il est requis pour l'expansion. Le fait est qu’avec un changement de température, la pression dans le système change en raison de la dilatation thermique. Comme lors du changement de volume, l'eau ou un autre liquide de refroidissement reste presque incompressible, la dilatation thermique peut entraîner la destruction des appareils de chauffage.

Pour cette raison, il existe un phénomène tel qu'un coup de bélier qui peut également endommager les tuyaux ou les radiateurs. La seule solution correcte dans cette situation est l'inclusion d'un réservoir d'air (substance facilement compressible) dans le système. Avec un tel réservoir, la dilatation thermique du liquide de refroidissement ne conduira qu'à une légère augmentation de la pression.

Faites attention! Pour que l'oxygène ne se dissolve pas dans l'eau et ne provoque pas de corrosion dans la canalisation, l'eau dans le réservoir est séparée de l'air par une membrane élastique.

Il convient de noter que l’appareil remplit la fonction décrite dans les systèmes de chauffage fermés.

Cependant, les vases d'expansion sont utilisés dans d'autres types de structures de chauffage:

• Dans les systèmes ouverts en contact avec l'air.
• Dans les systèmes centralisés avec débordement. Dans ce cas, le réservoir est installé dans le grenier et est connecté au tuyau de chauffage de la maison.

Dans les deux cas, l'installation d'un vase d'expansion chauffage est nécessaire pour éliminer les bouchons d'air de la canalisation. Cela est dû au fait que la pression du liquide de refroidissement dans les systèmes de chauffage ne suffit pas à faire sortir l'air de leurs parties supérieures. De ce fait, le vase d'expansion sert de réservoir pour collecter l'air.

Dans les conduites de chaleur fermées, l'air est expulsé lorsque le chauffage est démarré, tandis qu'à l'air libre, il entre seul dans l'atmosphère.

Caractéristiques d'installation

L'installation du vase d'expansion dans le système de chauffage dépend du type de ce dernier. Comme mentionné ci-dessus, le chauffage peut être mis en œuvre en utilisant des méthodes fermées et ouvertes.

Nous examinons ci-dessous comment effectuer une connexion de réservoir à faire soi-même dans les deux cas.

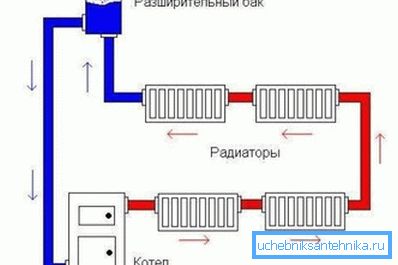

Système ouvert

Le chauffage ouvert, en substance, est un grand navire avec des courants de convection spécifiques à l'intérieur.

L'installation d'un vase d'expansion pour le chauffage dans ce cas, comme pour tous les autres appareils de chauffage, devrait fournir:

• Montée rapide du liquide de refroidissement chauffé par la chaudière jusqu'au point haut de la structure de chauffage, ainsi que de sa circulation naturelle à travers les dispositifs de chauffage.
• Mouvement ascendant libre et sans entrave des bulles d'air.

Pour ces raisons, l’installation de ce dispositif s’effectue en haut de la structure. Le plus souvent, dans des habitations privées, ces réservoirs sont situés dans le grenier ou au sommet du collecteur de l'étage supérieur (dans un système à une seule conduite).

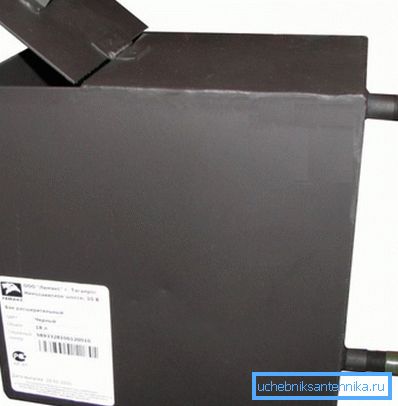

Je dois dire que le réservoir lui-même pour un système ouvert est également différent dans sa conception:

• Ne nécessite pas de vannes;
• N'a pas besoin de membrane en caoutchouc ni même de couverture.

Dans ce cas, le vase d'expansion est un simple conteneur dans lequel vous pouvez éventuellement ajouter un seau d'eau pour remplacer l'eau évaporée. En règle générale, le prix d'un tel dispositif est égal à une paire d'électrodes et le coût par mètre carré de tôle d'acier est de plusieurs millimètres d'épaisseur.

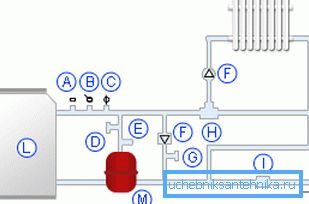

Système fermé

Si la conception est mise en œuvre selon un schéma fermé, l'installation du vase d'expansion du système de chauffage présente un certain nombre de caractéristiques que nous examinerons ci-dessous:

• L'endroit le plus optimal pour connecter l'appareil est la zone où le flux de liquide de refroidissement est le plus proche du flux laminaire et où il n'y a pas de turbulence.. Par conséquent, la solution évidente consiste à l'installer devant une pompe de circulation pour le chauffage. En ce qui concerne la hauteur de l'emplacement, cela n'a pas d'importance, puisque la tâche du dispositif, comme déjà mentionné ci-dessus, consiste à compenser la dilatation thermique et l'amortissement du coup de bélier.
• Une grande importance est l'emplacement du réservoir dans l'espace. Idéalement, le liquide devrait pénétrer dans le récipient par le haut, ce qui éliminerait complètement l'air du compartiment contenant le liquide.
• Le volume de l'appareil doit représenter au moins un dixième du volume de tout le liquide présent dans le système.. Calculer le volume d'eau peut être basé sur la puissance de la chaudière - 15 litres de liquide sont pris par kilowatt.

Faites attention! Souvent, les chaudières de chauffage sont équipées de vases d'expansion et même de pompes de circulation. Par conséquent, avant de magasiner pour des appareils, vous devez vous assurer qu'ils sont nécessaires.

L'assemblée

A titre d'exemple, considérons comment l'installation de la capacité de la membrane.

Ainsi, l'instruction ressemble à ceci:

• Si la connexion est établie avec le chauffage existant, il est tout d'abord nécessaire d'éteindre tous les équipements et de vider l'eau des batteries. Pour rendre le liquide plus fluide, ouvrez les robinets de Mayevsky.

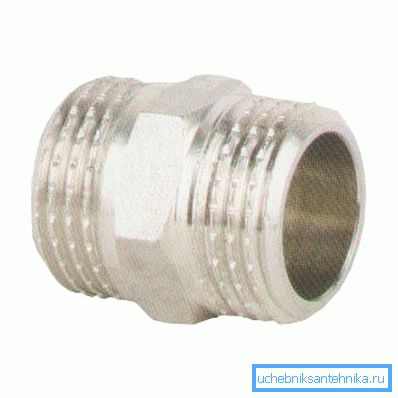

• Si des batteries de chauffage en plastique sont utilisées, l'installation doit être effectuée à l'aide d'un élément de montage amovible, appelé "américain". La première partie est vissée au réservoir et la seconde est soudée au tuyau. Ensuite, les deux parties sont connectées.

• Ensuite, vous devez couper le tuyau de chauffage et installer un té sur lequel est raccordé le tuyau du réservoir.
• Bien que les piles ne contiennent pas d’eau, il est nécessaire d’enlever le filtre grossier et de le laver.
• Après avoir installé tous les éléments, vous devez ouvrir les robinets et remplir les radiateurs avec de l’eau. La pression devrait augmenter à 1,2-1,3 kPa.
• À la fin des travaux devrait être mis hors de l'air et fermer les robinets Mayevsky.

Astuce! Avant le vase d'expansion, il est souhaitable d'installer une grue. Cela vous permettra de réparer l'appareil sans vider l'eau des piles.

Après avoir effectué toutes les étapes ci-dessus, vous pouvez allumer la chaudière.

Conseils utiles

Pour que le fonctionnement du périphérique ne pose pas de problèmes, nous vous recommandons de lire les conseils suivants:

• Tous les réservoirs à membrane ont un mamelon qui vous permet de pomper de l'air jusqu'à la pression requise.. À partir de l'usine, les appareils sont en vente avec une pression de 1,5 kgf / cm?. La même tétine permet, si nécessaire, de réduire la pression.

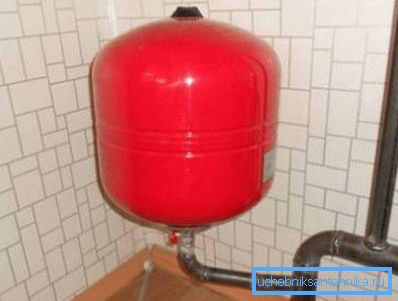

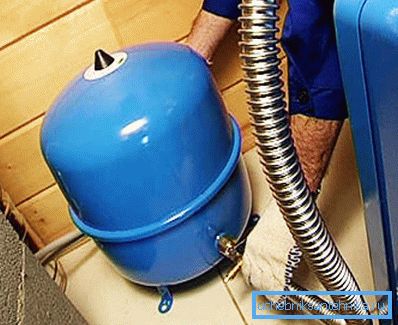

• Il existe des réservoirs d'expansion rouges pour le chauffage et des bleus pour l'alimentation en eau.. La différence entre eux réside uniquement dans le fait qu'en bleu la membrane est en caoutchouc alimentaire.
• Si la soupape de sécurité du réservoir fonctionne souvent, alors son volume n'est pas suffisant. Dans ce cas, vous pouvez installer en parallèle un autre périphérique de ce type.
• Si le liquide dans le réservoir bout, cela signifie que le liquide de refroidissement circule à basse vitesse ou qu’il n’ya pas de circulation du tout.. En conséquence, le problème réside dans la pompe de circulation.

Vous y trouverez peut-être tous les points essentiels à connaître pour une installation et un fonctionnement réussis du vase d’expansion.

Conclusion

Le vase d'expansion est souvent un élément nécessaire du système de chauffage. De plus, afin de s’acquitter efficacement des tâches qui lui sont assignées, il est nécessaire de l’installer correctement, conformément aux règles ci-dessus.

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur ce sujet.
