Volume du radiateur en aluminium: spécifications et calcul

Pour le chauffage autonome, le marché de la construction propose actuellement un grand nombre de dispositifs de chauffage différents, notamment en aluminium, dont la puissance dépend de la quantité d'eau contenue dans le radiateur en aluminium, c'est-à-dire de la capacité.

Bien entendu, ce n’est pas le seul facteur affectant le transfert de chaleur - la configuration du chauffage est également incluse ici, mais pour l’instant nous parlons de batteries sectionnelles dont la taille (nombre de sections) peut être modifiée à volonté. Plus en détail sur ces appareils de chauffage, nous en parlerons plus loin dans le texte. De plus, nous souhaitons toujours vous proposer une démonstration thématique de la vidéo présentée dans cet article.

Chauffe en aluminium

Spécifications techniques

Faites attention! Si vous voulez acheter des produits de qualité, faites attention quand vous achetez. Ainsi, l’instruction indique que la masse d’une section ne peut être inférieure à un kilogramme et que l’assemblage d’une batterie à dix sections avec tétines ne peut pas être inférieur à 11 kg!

Le volume d’une section d’un radiateur en aluminium dépend en grande partie de son procédé de fabrication. Il n’existe que deux procédés de ce type: le moulage par injection et le mode extrusif.

• Les experts considèrent que la production par la méthode d'injection est plus avancée technologiquement - elle permet d'obtenir un bâtiment en coupe entièrement soudé. Bien sûr, il y a une couture, mais elle est réalisée par soudage par résistance. Bien entendu, le prix de ces produits est un peu plus élevé.

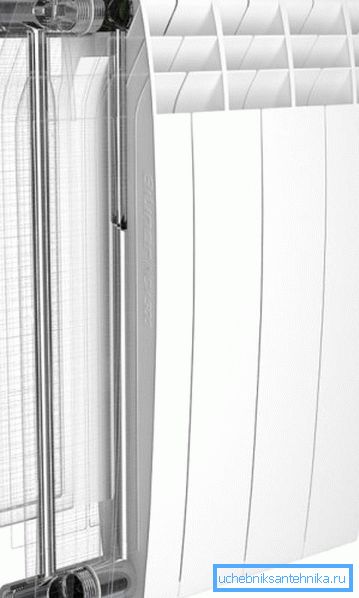

• Mais le procédé de pressage ou d’extrusion est un procédé où plusieurs éléments sont extrudés à partir d’un alliage à très haute teneur en Al (98%).. Ils sont connectés mécaniquement et une colle de haute qualité est utilisée. Les produits obtenus par extrusion présentent une résistance élevée à la corrosion et son principal inconvénient (point faible) peut être qualifié de méthode de connexion mécanique.

• Non seulement le volume d'eau dans le radiateur de chauffage en aluminium, mais également sa forme - nervurée et en coupe aide à déterminer les propriétés de performance.. Les nervures permettent le plus grand contact possible avec l'air de la pièce, ce qui contribue à son chauffage rapide, tandis que les sections permettent de réduire et d'augmenter le nombre d'appareils au besoin, en fonction du volume de la pièce chauffée.

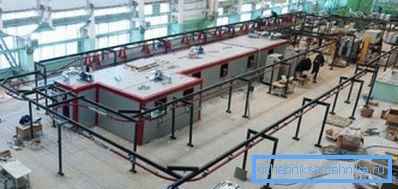

• De plus, la protection contre la corrosion consiste à peindre en deux couches.. Les travaux de peinture sont généralement effectués sur des lignes de production spécialisées, desservies par quelques personnes seulement (voir photo ci-dessus). Ces processus se déroulent en deux étapes: premièrement, la première couche est appliquée par anaphorèse, ce qui procure une protection anticorrosion et une stabilité de la couleur pour le prochain revêtement. La deuxième couche est déjà pulvérisée sur l'émail en poudre, que l'on voit sur le produit fini.

Tableau: dimensions, masse, transfert de chaleur et volume de la section de radiateur en aluminium

Faire des calculs de puissance

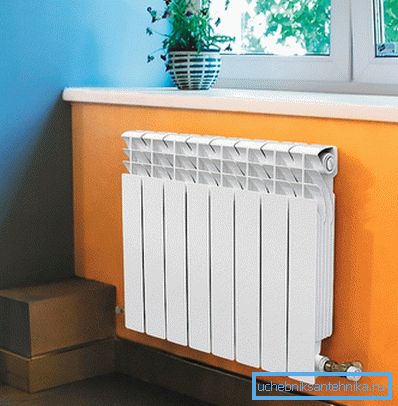

Note Pour que tous les calculs correspondent à la réalité, l'emplacement où vous allez installer le radiateur est important. Donc, en règle générale, ils le font sous la fenêtre - l'air chaud du radiateur qui se lève crée une sorte d'écran qui protège la pièce des courants froids provenant de la vitre.

Donc, comme vous le savez bien, calculer le volume d'eau dans un radiateur en aluminium ne pose aucun problème - il suffit pour cela de connaître le volume d'une section et leur nombre, puis de faire la somme de ces valeurs (voir tableau).

De la même manière, vous pouvez déterminer la capacité de la batterie si vous connaissez la valeur nominale d'une section et son nombre, mais voyons comment calculer cet indicateur pour une pièce d'une certaine taille.

Si la hauteur des plafonds ne dépasse pas 2,7 m, les calculs peuvent être effectués en quadrature. Par exemple, nous prenons une pièce dont la superficie (S) est de 4,55,5 m, puis S = 4,5 * 5,5 = 24,75 m2 et utilisons Radiateur GLOBAL KLASS avec une section de puissance de 232 watts.

Pour calculer le nombre de sections, nous avons besoin de la formule S * 100 / P, où 100 est le nombre requis de watts par mètre carré et P est la puissance d'une section. Donc, K nombre de sections = S * 100 / P = 24,75 * 100/232 = 10,66 ou 11 sections (le volume d'eau dans une section du radiateur en aluminium est ici de 0,54 litre, ce qui signifie 0, 54 * 11 = 54,54 litres) .

Prenons maintenant les paramètres du même dispositif de chauffage et de la même zone, mais la hauteur des plafonds étant de 3 m, nous devrons alors effectuer des calculs par m3, où 41 W de transfert de chaleur sont nécessaires.

Le volume de la pièce (V) que nous obtenons est de 4,5 * 5,5 * 3 = 74,25 m3, nous le divisons donc par la capacité d’une section. Nous aurons K nombre de sections = V * 41 / P = 74,25 * 41/232 = 13,1 ou 14 sections, de sorte qu'il existe un stock.

Conclusion

Comme vous pouvez le constater, vous pouvez non seulement installer vos propres mains, mais aussi calculer le nombre de sections nécessaires pour sélectionner la puissance de radiateur nécessaire et déterminer la quantité d’eau à chauffer.

De tels calculs sont extrêmement nécessaires pour la réparation ou la construction, car, grâce à eux, nous n'obtenons pas seulement le maximum de confort dans la pièce, nous déterminons également nos dépenses futures, c'est-à-dire que nous formons partiellement le budget familial.
