Accessoires pour tuyaux en polypropylène et outils pour leur

Quel outil pour les tuyaux en polypropylène est nécessaire pour l'installation de systèmes de plomberie ou de chauffage? Quels raccords et vannes sont utilisés dans différents cas? Comment est l'installation elle-même? Essayons de répondre à ces questions.

Technologie de montage

Commençons par une brève description de la technologie d’installation et des caractéristiques matérielles.

Cela est nécessaire pour comprendre le fonctionnement d'un appareil.

1. Les tuyaux pour l’eau - en polypropylène et dans d’autres doivent souvent s’ajuster à la taille.. Dans ce cas, les extrémités de la buse coupée doivent être orientées strictement perpendiculairement à son axe longitudinal et exemptes de bavures.

Astuce: il est conseillé de retirer le chanfrein extérieur de l'extrémité. Ainsi, nous réduisons le risque de scoring lors de l’assemblage de la connexion.

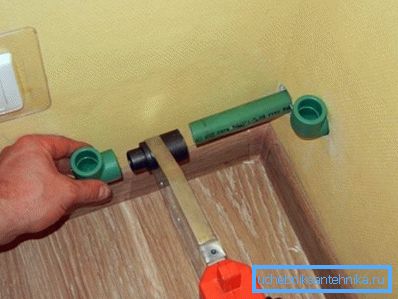

1. Ensuite, un tuyau coupé en place et un raccord à douille sont fondus sur un fer à souder à basse température chauffé à 240-260 degrés. Une buse de la taille appropriée permet de chauffer les deux composants simultanément.
2. Une fois les surfaces fondues, il ne reste plus qu’à les combiner et à les fixer pendant un certain temps nécessaire à la solidification du plastique.. La durée de chauffage, la fixation des pièces et leur refroidissement complet dépendent du diamètre.

Lorsque vous effectuez une installation avec vos propres mains, vous devez prendre en compte un certain nombre de subtilités.

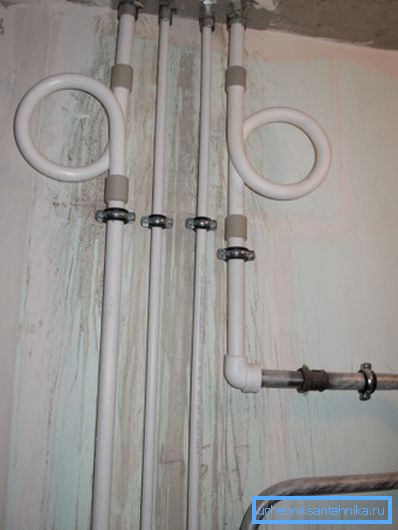

• Le polypropylène est un matériau avec un coefficient de dilatation thermique assez élevé. Autrement dit, les tuyaux d’eau chaude et de chauffage seront sensiblement rallongés lorsqu’ils sont chauffés. Pour éviter tout affaissement lors de l'allongement, de longs pipelines sont fournis avec des compensateurs - coudes annulaires ou en forme de U.

• Le polypropylène renforcé est préférable pour l'eau chaude et le chauffage: le renforcement augmente la résistance à la traction du pipeline et réduit considérablement l'allongement lorsqu'il est chauffé. La fibre de verre coupée (fibre) et le papier d'aluminium sont utilisés comme renfort.
• Le renfort en aluminium nécessite un pré-dénudage dans le domaine du soudage. L'instruction est liée au fait que l'aluminium au contact de l'eau est progressivement détruit en raison de processus électrochimiques qui s'écoulent entre celle-ci et d'autres éléments métalliques du circuit; la destruction de la feuille entraînera la scission du tuyau avec une chute catastrophique de sa résistance.

Et maintenant, familiarisons-nous avec les outils et composants dont l'installateur peut avoir besoin à différentes étapes du travail.

Accessoires

Dispositif de montage

Les raccords pour les tuyaux de raccordement, ils sont également la fasonine pour les tuyaux en polypropylène n'ont pas de concurrents en termes de bas prix en raison de la simplicité de leur appareil. En substance, il ne s’agit que d’une pièce de plastique figurée comportant une ou plusieurs douilles. Les inserts métalliques ne sont nécessaires que pour assembler le pipeline avec des filets.

Faites attention! Les vannes en polypropylène sont des vannes à boisseau sphérique et des étranglements ordinaires, assemblées dans un boîtier en plastique monobloc et installées à l'aide du même soudage à basse température. En raison du faible coût des polymères, leur prix est légèrement inférieur à celui de leurs homologues entièrement métalliques.

Certaines pièces moulées pour tuyaux en polypropylène méritent d’être mentionnées séparément.

Femme américaine

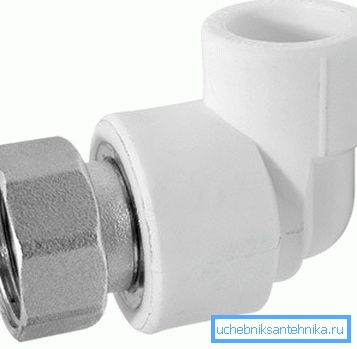

Américain pour les tuyaux en polypropylène - un raccord qui vous permet de facilement démonter la connexion avec le dispositif de plomberie. Il s’agit en règle générale d’un raccord ou d’un angle avec un insert en laiton (parfois chromé), y compris un écrou borgne.

Le plus souvent, un Américain est utilisé dans les systèmes de chauffage. Il s’agit d’un analogue fonctionnel du sgon sur la chemise devant le radiateur ou le convecteur: pour démonter les appareils de chauffage, il suffit de dévisser les deux écrous à chapeau. L'étanchéité de la connexion est assurée par un joint en caoutchouc, en silicone, en paronite ou en plastique fluoré.

Euroconus

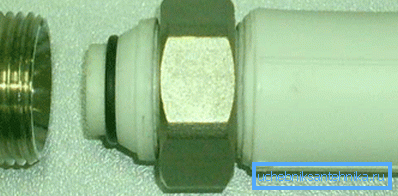

Le cône européen pour les tuyaux en polypropylène est un autre raccord permettant de réaliser des joints détachables entre le polypropylène et la partie métallique du pipeline. Les options d’exécution peuvent différer considérablement entre elles: sous l’eurocône, ils comprennent à la fois un produit en polypropylène pour le soudage et un raccord à sertir en métal avec une bague fendue.

Une caractéristique commune essentielle est l’utilisation d’une union avec un écrou borgne et une forme conique de la surface qui serre le joint annulaire.

Collecteur

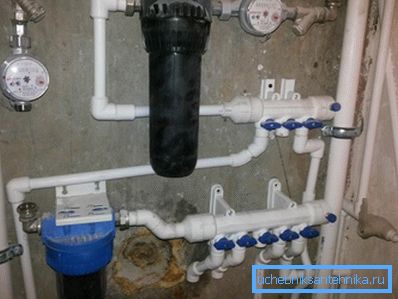

Le collecteur pour tuyaux en polypropylène est utilisé dans les cas où l'eau ou le liquide de refroidissement est dilué dans des appareils sanitaires ou de chauffage, de manière non séquentielle mais indépendante. Ainsi, dans le cas de l'alimentation en eau, il est possible d'éviter une chute de pression sur un appareil lors de l'utilisation d'un autre, mais pour le chauffage, le câblage du capteur (faisceau) permet un réglage indépendant des batteries ou des secteurs de chauffage au sol.

Le collecteur peut être entièrement métallique, entièrement en polypropylène (pour le soudage) et en polymère avec des inserts en laiton pour connecter les vannes sur les filets. Parfois, des valves sont incorporées dans le collecteur.Pour y raccorder des canalisations, les types de raccords amovibles décrits ci-dessus sont souvent utilisés.

Un autre nom est un peigne pour tuyaux en polypropylène.

Compensateur

Nous avons déjà mentionné les compensateurs les plus simples: ils représentent une bobine ou un coude d'un pipeline. Cependant, la solution la plus simple ne sera pas toujours la meilleure: avec une doublure dissimulée, un tel compensateur sera beaucoup plus problématique à utiliser, et même avec une apparence ouverte, la construction résultante sera, disons, amateur.

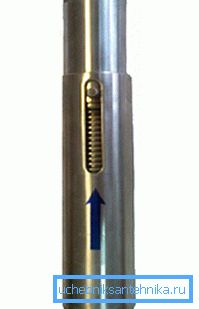

Les joints de dilatation à soufflet pour tuyaux en polypropylène sont tout simplement une section de tuyau en acier inoxydable ondulé. Souvent, la cannelure est protégée par un écran coulissant, ce qui évite les dommages accidentels.

Le principal inconvénient du soufflet sur le fond de l’assemblage ou de la bague en forme de U est son coût extrêmement élevé. Par exemple, avec un diamètre de 20 mm, le compensateur à soufflet coûtera 2,5 à 3 000 roubles, avec un diamètre de 40 mm - déjà de 5 à 7 000 roubles.

Des outils

Fer à souder

Il s’agit d’un élément chauffant à buses interchangeables de plusieurs diamètres. Puissance électrique typique - de 600 à 2000 watts; le coût varie de 800 roubles pour les appareils d'entrée de gamme à 20 000 euros et plus pour les équipements importés destinés aux professionnels.

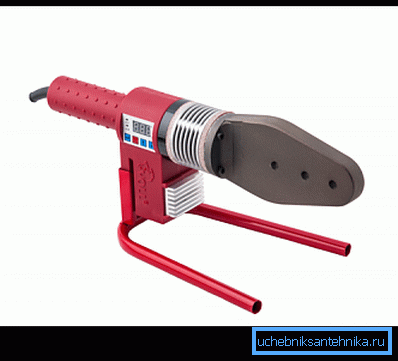

Les options utiles sont le revêtement en téflon d'un élément chauffant plat, ce qui lui permet d'être utilisé pour le soudage bout à bout de conduites en polyéthylène de petit diamètre et la possibilité de régler la température.

Référence: polyéthylène - plus fusible que le polymère de polypropylène. Il cuisine après avoir réchauffé entre 200 et 220 degrés.

Dispositif de parement

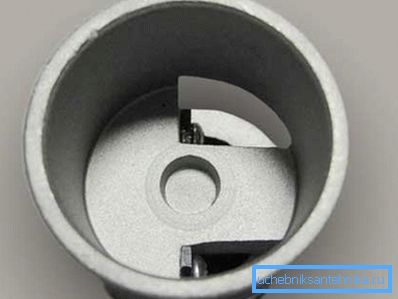

Outil de dressage pour tuyaux en polypropylène - un outil conçu pour retirer la feuille d’aluminium collée entre deux couches de polypropylène. C'est un manchon en métal avec un ou deux couteaux qui, lorsqu'ils sont tournés, coupent la feuille à une profondeur de 2-3 mm. Lors du soudage, la découpe est remplie de polymère fondu; empêchant ainsi le contact du métal avec de l'eau.

Rasoir

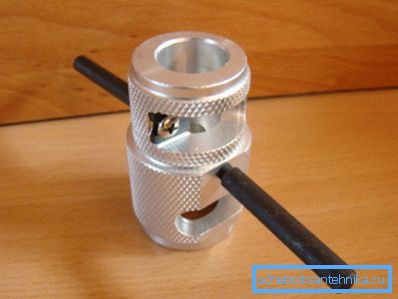

Le rasoir pour tuyaux en polypropylène ne diffère de la coiffe en ce que ses couteaux ne sont pas situés à l'extrémité du mandrin, mais sur les côtés. Il enlève la couche de feuille à l'extérieur du tuyau. Les facers et rasoirs sont vendus à la fois pour le décapage manuel et avec la possibilité d'installer une perceuse dans la cartouche.

Conclusion

Nous espérons que notre brève excursion dans les bases de l’installation de polypropylène sera utile au lecteur. Comme d’habitude, des informations thématiques supplémentaires sont disponibles dans la vidéo de cet article. Des succès!
