Accessoires pour tuyaux métalliques - tout ce dont vous avez

La résistance à la corrosion, la résistance aux contraintes mécaniques, le faible poids et la facilité de montage permettent l'utilisation de tuyaux en métal pour l'installation de systèmes de chauffage et de plomberie. Avant de procéder directement à l'installation n'est pas superflu sera familiariser avec l'ensemble minimum de composants, sans lequel il ne peut pas faire.

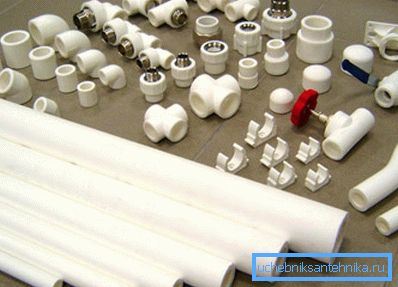

Accessoires pour le pipeline metalplastic

Peu de technologie d'assemblage

Que l’installation de systèmes d’alimentation en eau ou de chauffage soit réalisée, l’assemblage des tuyaux en métal s'effectue dans l’ordre suivant:

  • coupe du pipeline. Le pipeline est fourni en bobines, vous ne pouvez donc pas vous en passer. À ce stade, vous devez particulièrement contrôler la qualité de la coupe: il ne doit y avoir aucune bavure à la fin;

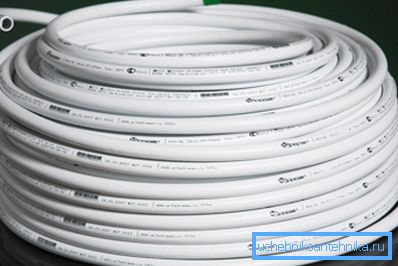

Le pipeline est fourni en rouleaux
  • étalonnage - après avoir utilisé des ciseaux, il est nécessaire de restaurer la géométrie de la section, opération pouvant être combinée avec un chanfreinage;
  • En fait, la connexion conviendra à l’un des équipements les plus courants, par exemple un Américain.

Mieux couper le tuyau en métal

Lorsque la question se pose, comment couper des tuyaux en plastique, des ciseaux spéciaux peuvent être considérés comme la meilleure option. Leurs lames vous permettent d'obtenir une qualité de coupe parfaite, sans bavures ni bourrages.

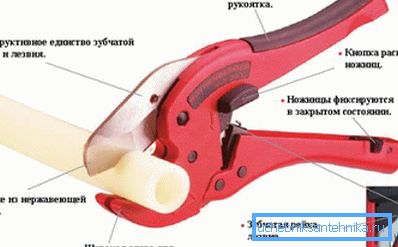

Ciseaux à couper les tuyaux

Faites attention! Si vous appuyez simplement sur les poignées des ciseaux, le matériau risque de s’aplatir un peu. Pour éviter cela, il faut faire pivoter le tuyau lors de la coupe.

S'il n'y a pas de ciseaux sous la main, vous pouvez utiliser une scie à métaux ordinaire. Cependant, dans ce cas, la qualité de la coupe sera un peu moins bonne.

Après la scie à métaux devra traiter les bords avec un fichier. Une exigence commune aux deux options est la perpendicularité du plan de coupe de l'axe longitudinal du pipeline. Même un petit parti pris peut provoquer un échec commun à l'avenir.

Calibrage des tuyaux

Calibrateur - l’outil le plus important pour les tuyaux en métal, qui vous permet de restaurer la forme de la section. Souvent, lorsqu’un pipeline est coupé, son extrémité est légèrement déformée et l’opération d’étalonnage lui permettra de devenir arrondie.

Vous pouvez sélectionner 2 types de calibrateurs:

  • un outil destiné uniquement à la restauration de la géométrie et à l'évasement;
Calibrateur simple
  • calibrateur pour tuyaux métalliques, qui, en plus de ces opérations, vous permet de retirer immédiatement le chanfrein.

Quant à la technologie d'étalonnage, elle est effectuée dans l'ordre suivant:

  • Un diamètre de buse approprié est sélectionné et inséré dans le pipeline. Si le mégot est déformé, un effort peut être nécessaire;

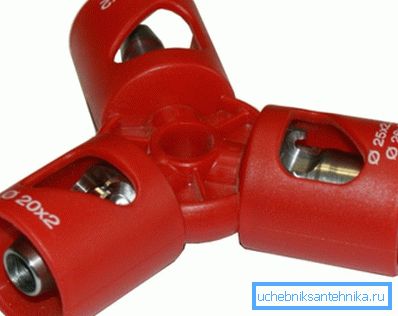

Calibrateur de face
  • Après cela, il vous suffit de faire tourner le calibrateur, sans retirer l'extrémité du pipeline, les lames des couteaux retirent le chanfrein à angle droit.

Installation de pipeline

Lorsqu'une personne réfléchit à la façon de travailler avec des tuyaux en plastique, le choix du raccordement pose le plus de problèmes.

Il y a beaucoup de façons, chacune d’elles a ses propres avantages:

  • raccords à pousser. En même temps, l'extrémité du pipeline est simplement insérée aussi loin que possible. Pour plus de commodité, ils offrent même une fenêtre de visualisation. L'inconvénient de ce type de connexion est un prix assez élevé, et le joint lui-même est obtenu d'une seule pièce;

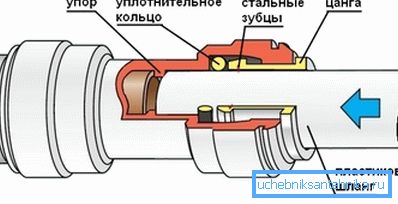

Schéma de connexion avec raccord instantané
  • raccords de presse. Cette méthode d'amarrage est utilisée si nécessaire pour relier le métal-plastique au métal. En plus du raccord lui-même, une pince à sertir sera également nécessaire. L'étanchéité du joint est obtenue par la déformation du métal. Ce type de joint est également considéré comme une pièce;
Raccordement de tuyaux par raccord à sertir
  • raccords à sertir - la variante la plus courante de la connexion au pipeline.

Le raccord à collet est l’un des types de raccords à sertir les plus populaires. Il fournit à la fois une résistance élevée et une étanchéité suffisante de la connexion et, si nécessaire, la jonction peut être facilement démontée. De plus, cet ajustement peut être réutilisé.

Le dispositif d’une telle connexion est le suivant:

  • un écrou borgne et une bague de compression sont placés sur le tuyau (les bagues de compression sont également connues sous le nom de collets pour tuyaux en métal et plastique);
  • alors il est inséré dans le raccord;
  • l'écrou est bien serré, le collet est légèrement déformé et fixe fermement l'extrémité du pipeline.

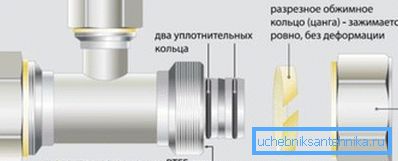

Schéma de montage de la pince

Comparé à d'autres méthodes, ce sont les connexions détachables qui sont les plus populaires. Lors de leur utilisation, la question du démontage des tuyaux en plastique est facilement résolue.

Faites attention! Lors de l'insertion d'un tuyau dans le raccord, il n'est pas possible d'exercer une force excessive car cela pourrait endommager les joints en caoutchouc. Pour faciliter le processus, la fin du pipeline peut être lubrifiée.

Par ailleurs, il convient de mentionner la connexion utilisant eurocone. La conception lui permet d'être classé comme détachable, de petites différences ne résident que dans le dispositif de montage. Un écrou et un collet sont placés sur le pipeline, puis un eurocône pour tuyaux en métal et plastique est inséré dans celui-ci et l'écrou est resserré.

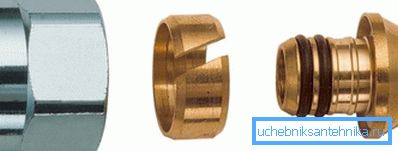

Euroconus sur la photo

De plus, l'installation nécessitera des raccords tels que des tés, des traverses, des adaptateurs, permettant de connecter différents diamètres, des collecteurs (pour les systèmes de chauffage), des raccords d'angle.

Comment plier un tuyau en plastique

L'un des avantages du métal-plastique est sa flexibilité. Vous pouvez donc le faire avec un minimum de raccords. Par exemple, au lieu d'installer un raccord de coin, vous pouvez simplement plier légèrement le pipeline lui-même. Dans la fabrication d'un tel élément comme une bobine de tuyaux en métal-plastique également ne peut pas se passer de la flexion.

Sur la photo - Cintrage de pipeline à l'aide d'un mandrin interne

Le principal problème de la déformation du pipeline est qu’il peut simplement casser. C'est-à-dire que ses parois convergeront au coude, ce qui rendra impossible la circulation normale du liquide de refroidissement.

Conséquences d'une flexion infructueuse

Ce problème peut être résolu de deux manières:

  • en utilisant une cintreuse à pipe;
  • pliez le pipeline avec vos propres mains. Dans ce cas, vous devez remplir l'espace intérieur du tuyau afin d'éviter toute fracture.

Avec le pliage manuel, le tuyau peut être rempli de sable ou de sel. Il peut remplacer le mandrin. Après avoir rempli et bouché le trou aux extrémités, vous pouvez plier le pipeline en toute sécurité.

Au lieu de matériaux en vrac, un ressort pour tuyaux métalliques conviendra. Son diamètre ne doit être que légèrement inférieur au diamètre interne du tuyau lui-même.

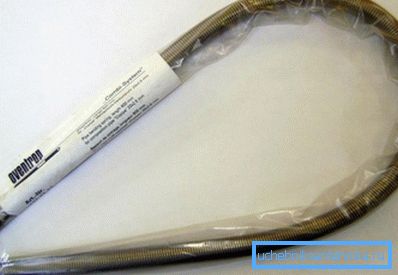

Printemps de flexion

Quant aux cintreuses, elles peuvent être classées selon la méthode de pliage:

  • mandrin - un élément solide se déplace à l'intérieur du pipeline;
  • segment - lors de la flexion est effectuée en utilisant un ensemble de chaussures pour différents diamètres et rayons de courbure.
Cintreuse à tuyaux avec jeu de chaussures

Dans ce cas, l’instruction pour plier le tuyau est simple: il suffit d’appliquer un effort sur le levier de la cintreuse. Le tuyau fermement pressé contre la chaussure et déformé.

Faites attention! Pour toutes les tailles, il existe un rayon de courbure minimal. Il peut être déterminé par la formule 5 • D, où D est le diamètre du pipeline.

Manifolds pour tuyaux métalliques

Le collecteur est nécessaire si le chauffage dans l'appartement est organisé selon le modèle radial. Dans ce cas, le liquide de refroidissement chaud et le liquide de refroidissement refroidi sont fournis au collecteur et le câblage est déjà acheminé vers les radiateurs du système de chauffage (un tuyau d'alimentation et de décharge séparé pour chaque radiateur).

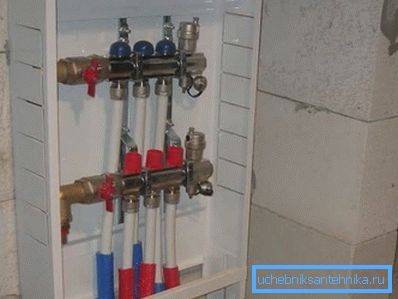

Collecteur

En gros, un peigne (ou un collecteur pour tuyaux en métal et plastique) est un tuyau avec des sorties qui lui sont soudées. Si le budget le permet, les capteurs peuvent être équipés d'éléments tels que des têtes thermiques et des débitmètres.

Dans le cas d'un équipement maximum, vous aurez besoin de:

  • Installez des débitmètres sur le peigne d'alimentation. Grâce à cela, il est possible à tout moment de modifier séparément le volume de liquide de refroidissement fourni à chaque radiateur;
  • Les têtes thermiques sont installées sur le collecteur avec le "retour". Des capteurs surveillent en permanence la température du liquide de refroidissement refroidi et peuvent augmenter ou diminuer la taille du passage. Pour cette raison, par exemple, lors d’un coup de froid, la taille du passage augmente et le débit de liquide de refroidissement traversant le radiateur augmente en conséquence.

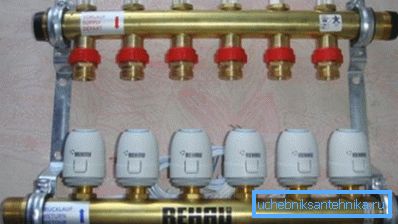

Les collecteurs sont équipés de débitmètres et de têtes thermiques

Le prix d'un tel système peut dépasser considérablement 10 000 roubles, vous pouvez donc vous en tirer avec une option plus modeste. Dans ce cas, des fiches sont laissées sur le peigne afin que le capteur puisse être équipé ultérieurement de régulateurs de température ou de débitmètres.

Résumant

Installation de pipeline métal-plastique - une tâche facile. Mais pour cela, vous aurez besoin d’un ensemble d’outils et de raccords supplémentaires pour assurer un raccordement étroit et durable des tuyaux. Les informations contenues dans cet article fourniront une impression générale de ce qui est nécessaire pour poser le pipeline.

La vidéo de cet article montre un exemple de raccordement de tuyaux en plastique.
