Adaptateurs pour conduites: comment organiser le
Adaptateurs pour les tuyaux d'égout, l'alimentation en eau, le chauffage, etc. sont ces éléments sans lesquels la mise en place de communications serait impossible en principe. La liste des tâches résolues à l'aide de tels produits est presque illimitée, c'est pourquoi nous ne fournirons ci-dessous que les informations les plus importantes sur ce sujet.
Variétés principales
Nous devons d’abord comprendre les subtilités de la terminologie.
En règle générale, toute pièce utilisée pour connecter deux sections ou plus du pipeline, ou pour connecter des vannes, est appelée un raccord. Dans ce cas, le terme "adaptateur" est généralement appelé uniquement les raccords vous permettant de raccorder des tuyaux de différents diamètres.
La conclusion peut donc être très simple: tous les adaptateurs appartiennent à un groupe de raccords, mais tous les raccords ne peuvent pas être appelés adaptateurs.
Faites attention! En fait, cette précision n’est caractéristique que pour la littérature professionnelle. En pratique, même les spécialistes se trompent en utilisant ces concepts. Par exemple, lors de l’achat de tuyaux de plomberie et d’adaptateurs dans un magasin, il est nécessaire de préciser ce que vous voulez dire.
Adaptateurs pour les tuyaux d'égout, pour les systèmes d'alimentation en eau, etc. peut avoir une configuration différente. Dans le tableau ci-dessous, nous donnons des exemples des types de produits les plus couramment utilisés:
| Type d'adaptateur | Champ d'application |

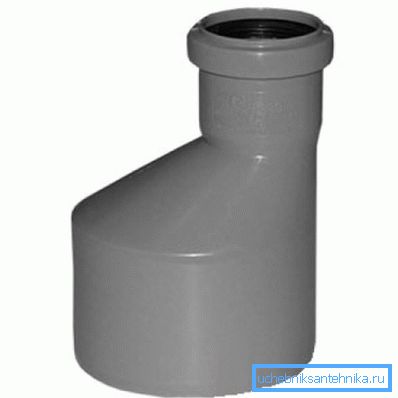

| Embrayage | Il est utilisé pour connecter des sections de pipeline sans changer de direction, ainsi que pour augmenter la longueur du tuyau. Il est conçu pour assurer une étanchéité maximale du joint. Les accouplements, qui servent à réduire le diamètre, sont souvent appelés des réductions. |
| Connecteur en T (té) | Il est monté pour le déchargement de la conduite principale de la section de diamètre inférieur ou pour la ramification du pipeline en deux manchons. |
| Genou | Utilisé pour faire des virages à différents angles. Dans ce cas, les genoux de diamètres différents sont assez rares: une telle installation n'est généralement pas pratiquée en raison du risque de répartition inégale de la pression. |
| Croix | Il a quatre sorties, qui peuvent être situées à la fois perpendiculairement et à des angles différents. Il est utilisé pour former une tuyauterie. |
Naturellement, ce n’est que la description la plus générale. On trouve sur le marché d'autres adaptateurs pour tuyaux et raccords en plastique pour les communications en métal, mais ils remplissent approximativement les mêmes fonctions.
Caractéristiques de sélection et d'installation
Pour le métal
Lors du montage de canalisations métalliques pour l’alimentation en eau et le drainage, les raccords métalliques sont le plus souvent utilisés. Habituellement, ils sont en acier (pour les systèmes en fonte - en fonte) et, pour améliorer les propriétés anticorrosion, ils sont recouverts de métaux non ferreux (chromage, nickelage). Les adaptateurs en alliages technologiques, comprenant principalement le bronze et le laiton, sont également populaires.
Faites attention! Les produits en bronze et en laiton durent plus longtemps, mais leur prix est supérieur à celui de l'acier avec divers revêtements protecteurs.
Selon la configuration, ces produits sont distingués:
- Modèles pour le soudage ou le brasage. Les variétés soudées sont généralement montées bout à bout, mais celles destinées à être reliées à un fer à souder sont le plus souvent équipées de douilles aux extrémités destinées à l'installation de segments de tuyau.
- Adaptateurs avec poignets élastiques. Utilisé dans l'installation de systèmes sans pression, le plus souvent - à l'égout. Toujours selon ce schéma technologique, des adaptateurs pour les tuyaux de ventilation de diamètre moyen et grand sont fabriqués, mais leur joint peut être renforcé avec un collier de serrage supplémentaire.

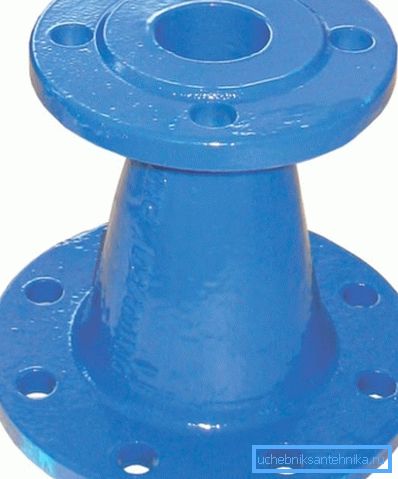

- Construction à bride. Ils sont utilisés pour les équipements de pipelines de grand diamètre et offrent une grande fiabilité même avec une pression importante.

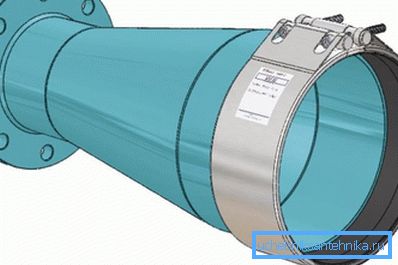

Faites attention! Dans un certain nombre de situations, des modèles combinés sont utilisés, dans lesquels une bride est installée à une extrémité et une buse pour le filetage ou le soudage est installée à l'autre extrémité.

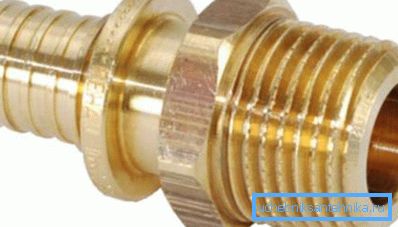

- Connexions filetées droites (sur un cône externe ou interne). Utilisé pour l'assemblage de divers pipelines, complet avec joints d'étanchéité et écrous borgnes fixant les pièces à l'état connecté.

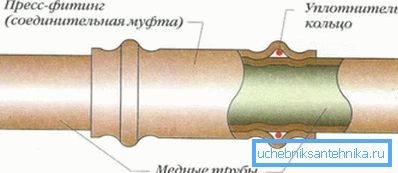

- Raccords pour tuyaux en cuivre pour l'installation de manchons de pressage. Fournir une installation assez rapide et fiable en raison de l'utilisation de sertissage spécial. L'inconvénient de telles pièces est l'impossibilité de démonter sans porter atteinte à l'intégrité du produit.
Pour le plastique
Les adaptateurs en plastique pour tuyaux en plastique sont également disponibles dans une gamme assez étendue. Ils sont caractérisés par moins de fiabilité que les métaux, mais ils sont beaucoup moins chers et ils sont beaucoup plus faciles à assembler de vos propres mains.
Parmi les variétés peuvent être identifiés:

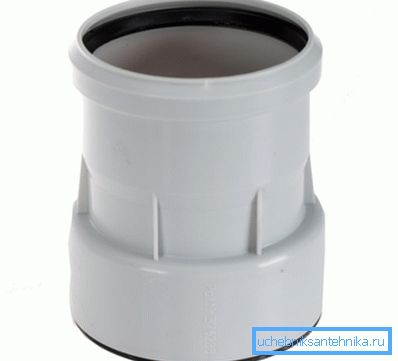

- Produits de chlorure de polyvinyle et de polyéthylène pour l'installation à l'aide de manchettes en caoutchouc. Monté sans attaches supplémentaires, la fixation fournit un anneau élastique intérieur. Utilisé dans les systèmes d'égouts sans pression.
- Raccords en PVC pour le montage de la colle. Plus fiable que les précédents, mais également incapable de résister à une pression élevée.
- Adaptateurs filetés en polymère. Ils sont utilisés relativement rarement car ils ne sont pas capables d’assurer une étanchéité adéquate sous charge. Peut s'appliquer dans les pipelines basse pression, dans la ventilation, etc.
- Adaptateurs en polypropylène, soudés. Garnet un haut niveau de fiabilité, mais forme une connexion en une seule pièce. Pour travailler avec de tels raccords, des fers à souder spéciaux avec des jeux de buses, dont la taille correspond au diamètre du pipeline, sont utilisés.
- Structures métalliques et composites comprenant des coques en plastique et des éléments de fixation en acier (parfois en bronze ou en laiton). Ce groupe comprend les adaptateurs de sertissage pour tuyaux métal-plastique, ainsi que les raccords combinés, avec lesquels vous pouvez organiser la transition "plastique-métal".
Astuce! Si la pièce ne possède pas de douille, le meilleur adaptateur entre tuyau en fonte et tuyau en plastique est simplement un raccord à pression.
La portée de ces produits est en grande partie déterminée par les caractéristiques du système:
- Pratiquement tous les éléments de transition peuvent être utilisés dans le système d'égout - la pression à l'intérieur des tuyaux est faible, de sorte que l'étanchéité peut être obtenue presque sans effort.
- Ce sera un peu plus difficile avec la plomberie. Les meilleures méthodes d'installation sont la soudure plastique, ainsi que l'utilisation de raccords filetés avec des pièces métalliques.
- Pour un système à eau chaude, il est souhaitable de prendre des matériaux composites renforcés de fibre de verre ou de métal, car ils se distinguent par un niveau de déformation en température plus faible.
Conclusion
Les adaptateurs pour tuyaux en PVC, ainsi que les raccords pour produits en polymères et métaux différents peuvent avoir des formes et des conceptions très différentes. Dans le même temps, ils devraient assurer la connexion la plus fiable et la plus précise de pipelines de différents diamètres, ce qui est assez souvent nécessaire lors de la mise en place de communications.
La vidéo de cet article vous aidera à comprendre les nuances de la sélection et de l’installation de ces pièces, de sorte qu’il soit ménagé le temps de les visionner avant le début des travaux.
