Adaptateurs pour les tuyaux d'égout et leurs types

Lors de l'installation d'une canalisation d'égout, il est souvent nécessaire d'assembler des composants de différents diamètres ou des éléments de différents matériaux. Ce problème peut être résolu à l'aide d'adaptateurs (raccords), qui vous permettent de monter des nœuds en toute sécurité et en toute sécurité. Dans cet article, nous examinerons quels adaptateurs d’égout existent et dans quelles situations ils sont utilisés.

Types d'adaptateurs

Comme mentionné ci-dessus, tous les adaptateurs existants pour les tuyaux d'égout sont de deux types:

Examinons maintenant de plus près les caractéristiques des deux types de raccords.

Connexion d'éléments de différents diamètres

Dans la plupart des réseaux d'égouts domestiques, des tuyaux d'une section de 110 mm et de 50 mm sont utilisés. Il existe plusieurs types de raccords pour les connecter.

Faites attention! Lors du drainage des eaux usées, le diamètre du pipeline ne peut qu'être augmenté, mais pas réduit. Sinon, la probabilité de blocage augmentera considérablement.

En pratique, à cette fin, le plus souvent utilisé:

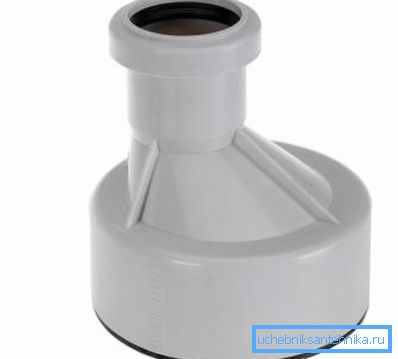

• Produits lisses assurant une transition directe entre un diamètre de 50 mm et un diamètre de 110 mm. Les gens les appellent des «bouteilles» parce qu’elles ont une forme semblable à celle d’une bouteille. Sur le marché, vous pouvez trouver de tels adaptateurs pour les tuyaux d'égout en plastique et les systèmes en fonte.

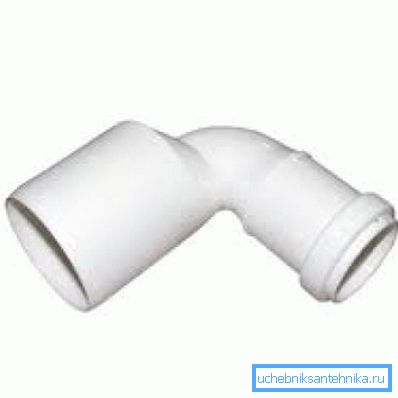

• Pivotant, assurant non seulement la transition d'un diamètre à un autre, mais également la direction des déchets. En règle générale, il s’agit de croix et de tés standard d’une section de 110 mm, qui ont une ou deux branches par 50 mm.

Tous les adaptateurs pour les égouts en plastique nécessitent l’utilisation de bagues d’étanchéité en caoutchouc pour assurer l’étanchéité des joints. Les raccords en fonte sont montés avec un piquet, à l'instar d'autres composants des égouts en fonte.

Éléments composés de différents matériaux

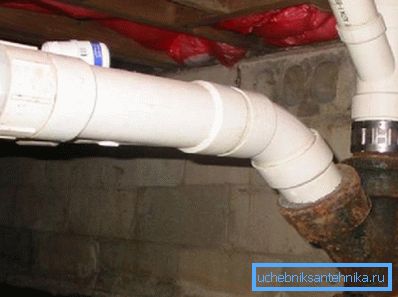

Lors de la réparation ou du remplacement de systèmes d'évacuation des eaux usées dans un appartement, les plombiers doivent souvent faire face au besoin de connecter une colonne montante en fonte à du plastique. Dans ce cas, le brassard est utilisé, c'est-à-dire adaptateur en caoutchouc spécial pour eaux d'égout, qui offre un ajustement serré aux matériaux.

Les manchettes sont de différentes formes:

• Interne - sont installés dans la douille d’un tuyau en fonte, ce qui permet de raccorder un tuyau en plastique de différents diamètres. La section externe d'un tel produit doit correspondre au diamètre de la douille, la section interne peut varier en fonction de la section du tuyau en plastique. Je dois dire que de tels brassards sont également utilisés pour raccorder le tuyau d'évacuation des appareils ménagers à un tuyau ondulé. En particulier, un tel adaptateur convient au raccordement du lave-linge au système d'égout.
• Plastique d'extérieur - utilisé dans les cas où vous devez vous connecter à un tuyau sans prise.

Connecter les composants à l'aide de tels brassards n'est pas difficile.

Dans le premier cas, l'instruction ressemble à ceci:

• Tout d'abord, la cloche doit être nettoyée du mortier de ciment (mélange de gaufrage).
• Ensuite, à l’extérieur du brassard, une couche de mastic à la silicone doit être appliquée.
• En outre, le produit peut être inséré dans la prise. Après durcissement du mastic, un joint fiable est obtenu. Sur le côté intérieur du mastic ne peut pas être appliqué.

Lorsque vous travaillez avec le brassard externe, vous devez effectuer les opérations suivantes:

• Un produit d'étanchéité est appliqué sur la surface interne du raccord,
• Puis il met un tuyau en fonte.
• Une fois que le mastic a pris, un tuyau en plastique est connecté.

Faites attention! Alignez le tuyau coupé avant l'installation. Le bord ne doit pas avoir d'irrégularités, sinon à cet endroit l'enlèvement des drains sera régulièrement bouché.

Compensateur

Parfois, il est parfois impossible de remplacer complètement le système d'égout, car le coût des réparations sera assez élevé. Dans ce cas, effectuez un remplacement partiel, ce qui nécessiterait l'utilisation d'un compensateur.

Cet élément est une petite longueur de tuyau, ayant une cloche élargie. En raison de la grande prise, l'élément inséré peut se déplacer le long de l'axe de la ligne. Ainsi, vous pouvez facilement combiner un nouvel égout avec les éléments restants.

L'installation de la colonne montante de leurs propres mains à l'aide d'un compensateur s'effectue comme suit:

• Le manchon en caoutchouc est inséré dans la douille en fonte.
• Ensuite, un compensateur est inséré et le tuyau à monter est coupé à la taille requise.
• Ensuite, la partie installée est enfoncée à fond dans le connecteur du compensateur. Par conséquent, sa partie supérieure doit être nivelée avec la partie supérieure du pipeline.
• En outre, le tuyau s’étend progressivement du compensateur et est placé sur la partie supérieure du pipeline. Le résultat est un design holistique.

Dans la plupart des cas, l’utilisation d’un compensateur est le seul moyen possible de procéder à un remplacement partiel de la colonne montante.

Conclusion

Nous avons examiné tous les principaux types de raccords et de manchettes, ce qui est suffisant pour effectuer le remplacement partiel ou total du pipeline dans une maison ou un appartement. Lors du respect de la technologie d'installation, un raccord assure des joints étanches fiables des composants, quels que soient leur section et leur matériau. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
