Aérateur d'égout - éliminez les odeurs désagréables
L'un des aspects importants de la conception du système d'égout concerne les mesures destinées à empêcher les odeurs désagréables de pénétrer dans les locaux. Le plan comporte plusieurs options: la première consiste à utiliser un siphon muni d’un joint d’étanchéité; le second est l'enlèvement du sommet de la colonne montante d'égout commune au-dessus du toit. Mais il existe un autre moyen de se débarrasser de l’odeur: utilisez un aérateur d’égout de 50 ou 110 mm de diamètre.
But et conception de l'aérateur
La soupape d’aération des eaux usées est l’un des composants de la ventilation des eaux usées, qui est responsable de:
- L'impossibilité de pénétration des odeurs de déchets désagréables à l'intérieur des locaux.
- Fournir une certaine pression à l'intérieur du réseau pour empêcher le débordement des eaux usées à travers les siphons des équipements sanitaires dans les locaux.
Intéressant Les instructions relatives à la ventilation des systèmes d’égouts exigent le retrait de la colonne montante à une hauteur d’au moins 1,5 m au-dessus du sommet du toit. Imaginez les sentiments des résidents des étages supérieurs si, pour une raison quelconque, la norme n’est pas respectée.
Pour simplifier, un aérateur d’égout est également appelé une vanne d’aspiration ou d’aspiration d’eaux usées. Par conséquent, lorsque vous décidez d'acquérir cet appareil, n'oubliez pas ses diverses modifications nominales, afin de ne pas vous tromper.

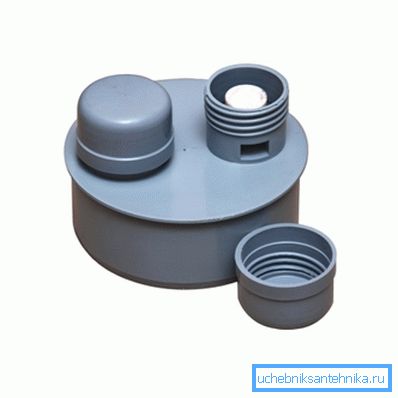

Structurellement, tout aérateur de vanne d’égout est composé des éléments suivants:
- Un corps en polymère rigide (PVC) assure une étanchéité fiable du tuyau.
- Entrée par laquelle l'air entre au moment de l'évacuation du gaz dans la canalisation.
- Mécanisme d'ouverture.
Demandez quel est le principe de l'aérateur d'égout? En fait, tout est assez simple, lorsque la pression dans le système baisse, la vanne s'ouvre, ce qui bloque jusque-là l'ouverture latérale. Il reste dans cette position jusqu'à ce que la pression dans le système se stabilise, puis se ferme sous l'action de sa propre gravité.
Pour la maintenance (nettoyage) et l'inspection de l'état de l'appareil, le couvercle supérieur du filetage est disposé. L'étanchéité du joint de corps avec le couvercle est assurée par un joint en caoutchouc.
Installation d'aérateurs
La vanne d'aération peut être installée à différents endroits:
- Pipes amusantes.
- Colonnes communes surplombant le sol technique.
- Éviers de toilette et ainsi de suite
Aérateurs de petit diamètre
La conception de l'aérateur est choisie en fonction de l'emplacement de son installation. Un aérateur de vanne d’égout sous vide de petit diamètre (jusqu’à 50 mm) est utilisé pour la dilution de l’air dans les parties horizontales du système d’égout.
Il est installé sur:
- Éviers.
- Éviers.
- Bains, etc.
La nécessité d'installer un aérateur dans ces zones peut survenir:
- Dans la transition d'un diamètre de tuyau à un autre (de 50 à 32 mm).
- Avec une grande étendue des salons.
Astuce! Lors de la pose de tuyaux sur de longues distances, assurez-vous que la pente nécessaire est maintenue pour permettre la libre circulation des drains par gravité. Sinon, avec une pente insuffisante, le liquide stagnera, créant ainsi une source d'odeurs désagréables provenant des eaux usées.
Le dispositif décrit ci-dessus est simplement équipé d’un dispositif de verrouillage en forme de bille qui, exposé à la membrane, ferme la connexion du drain. Tel est le principe de fonctionnement de l'aérateur pour eaux usées d'un diamètre de 50 à 32 mm, dont le rôle est de garantir l'impossibilité du contre-courant.

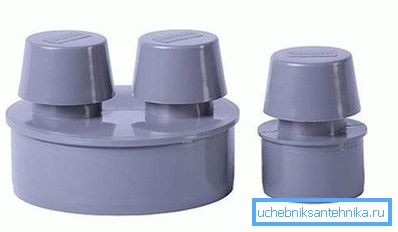

Aérateurs de 110 diamètres
L'aérateur d'égout cylindrique 110 est installé sur:
- Pipes amusantes Pour être plus précis, il est construit directement dans le tuyau, sans changer sa configuration ni sa taille. L'installation de l'appareil est prévue pour les tuyaux surplombant le sol technique.
- Il est également possible d'installer une telle vanne sur des colonnes auxiliaires lorsque deux familles habitent la maison. Dans ce cas, au moins une colonne montante doit être placée sur le toit de la maison.
Faites attention! L'aérateur ne doit pas être installé en position horizontale ou inclinée.

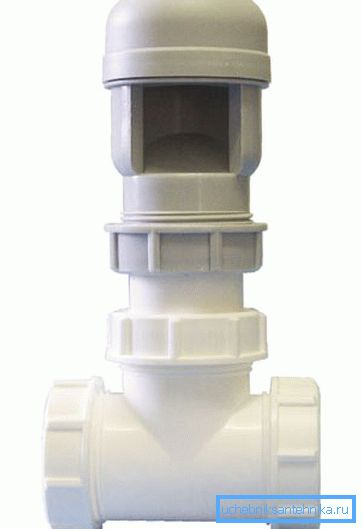

Le prix des vannes de vidange varie considérablement selon le fabricant. Les produits de fabrication domestique peuvent être achetés pour 120-130 roubles. (50 mm), 320-340 (110 mm).
Le coût des appareils de tailles identiques de production étrangère sera respectivement:
- Entreprises Mcalpine - 320/620 roubles.
- Mini-évent d'un diamètre de 32/50 mm - 1580 roubles.
- Maxi-Vent avec un diamètre de 75/100 mm - 2350 roubles.
Caractéristiques d'installation
Ceux qui ont d'abord décidé de faire le système d'assainissement de leurs propres mains, vous devez respecter certaines règles pour l'installation d'aérateurs de petit diamètre.
La vanne similaire est montée:
- Derrière le dispositif sanitaire extrême installé n’est pas inférieur à 100 mm.
- Sur le pipeline de plus petit diamètre, les règles du système d'égout interne ne permettent pas d'augmenter le diamètre des tuyaux de la colonne montante.
- Dans la position la plus haute par rapport aux autres périphériques connectés à ce pipeline.
- Pas plus bas que 350 mm du sol en cas de vidange dans le système, afin d’éviter que l’aération ne pénètre dans l’aérateur et que les canaux ne se bouchent, ce qui affecterait son fonctionnement.
Conclusion
Nous espérons que les informations ci-dessus vous ont été utiles, et vous savez maintenant non seulement à quoi sert un aérateur d’égout, mais également quels types existent. Cela évite des réparations coûteuses des eaux usées dans les cas où des blocages se produisent et des odeurs apparaissent.
Vous économisez non seulement de l'argent, mais aussi du temps, car vous pouvez éliminer la cause vous-même. Bien que nous vous recommandons, dans le cas où l'égout est toujours en cours de planification, préparez et installez les aérateurs à l'avance. Dans les photos et les vidéos présentées dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
