Centralisateurs pour tuyaux: le choix et l'application

Dans cet article, nous verrons comment et pourquoi les centreurs sont utilisés pour le soudage de tubes. En outre, nous examinons les caractéristiques de conception des modèles les plus populaires parmi ceux actuellement sur le marché. Alors, qu'est-ce qu'un centralisateur et pourquoi est-il nécessaire?

Moyen efficace de rendre le cordon de soudure uniforme et serré

Ce n’est un secret pour personne qu’il existe des dispositifs spéciaux conçus pour réaliser une section de tuyaux parfaitement plane. Mais, même si la coupe est aussi lisse que possible, il sera pratiquement impossible de combiner les deux tuyaux avec des sections pour un soudage de haute qualité.

De ce fait, la soudure sera inégale et la connexion ne sera pas étanche. La solution à ce problème peut servir de centralisateur interne ou externe pour les tuyaux.

Caractéristiques de fonctionnement

Les deux tuyaux métalliques et leurs analogues PPU, avant le soudage, doivent être appuyés l'un contre l'autre le plus doucement possible afin d'éviter toute fente au niveau de la jonction.

Faire une telle combinaison de tranches avec vos propres mains est presque impossible. De plus, la combinaison des coupes est un ordre de grandeur plus compliqué avec une augmentation du diamètre des tuyaux. Par conséquent, lors de l'assemblage des systèmes d'égout et d'autres conduites sans utiliser de raccords pour les eaux usées, des centreurs spéciaux sont utilisés.

Le dispositif embrasse les deux tuyaux à combiner et permet de les connecter les uns aux autres de manière aussi précise que possible en les fixant dans cette position. Après le soudage est effectué avec une soudure de haute qualité garantie. Le dispositif est ensuite démonté et le pipeline peut être utilisé aux fins prévues.

Variétés principales

Une fois que nous avons décidé de l’utilisation de l’équipement de centrage, considérons les types d’appareils en vente.

Tous les centralisateurs, qui peuvent aujourd'hui être achetés dans les magasins respectifs, sont divisés en deux catégories principales - internes et externes.

• Les appareils du type externe sont abrégés en TsN et sont destinés à être installés et utilisés à l'extérieur des tuyaux. Les appareils de ce type, quelle que soit leur taille, sont faciles à utiliser, à installer et à produire un centrage rapide et efficace. Les appareils de type externe sont représentés par une large gamme d’équipements (configurations excentriques, à liaison, hydrauliques et autres).
• Les centralisateurs internes sont abrégés en CV et sont des installations hydrauliques.. Des dispositifs de ce type de l'intérieur éclatent les bords des tuyaux, déplaçant leurs sections les unes aux autres. L'avantage de l'équipement est la possibilité d'utiliser sur des tuyaux de différents diamètres.

Caractéristiques des modifications individuelles

Après avoir examiné les caractéristiques du classement général, nous examinerons les caractéristiques des modifications individuelles des dispositifs de centrage.

• Le centreur externe centralisé TsZN est conçu pour combiner les extrémités des tuyaux avec un diamètre de joint de 50 mm à 2 mètres.

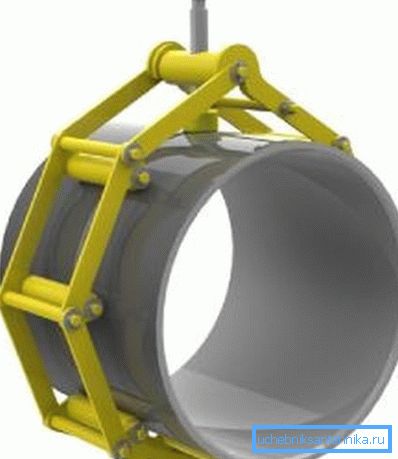

Important: le fonctionnement des appareils est autorisé dans une large plage de températures ambiantes allant de - 40 ° C à + 40 ° C. Le dispositif représente de manière constructive un polyèdre avec des liaisons lamellaires sur des articulations articulées.

Les éléments de couplage sont combinés au moyen d'un mécanisme à vis.

• TsZN-G - L'unité de centralisation externe hydrofiquée est une version modifiée de l'appareil précédent. La différence essentielle de cette modification par rapport à la précédente réside dans la simplicité de son fonctionnement et dans l'absence de la nécessité d'appliquer un effort physique important. En conséquence, le processus de combinaison des éléments soudés est considérablement accéléré sans compromettre la qualité du résultat final. Le dispositif se compose de liens lamellaires au niveau de l'articulation de la charnière, mais pas du mécanisme à vis, mais de l'hydraulique pour mettre les liens en mouvement. Le diamètre admissible des tuyaux varie de 720 à 2020 mm
• TsAN-G - extérieur hydrofiqué centralisé et arqué est conçu pour fonctionner avec un diamètre transversal de 325 à 820 mm.

Le dispositif est une structure détachable constituée de sections reliées par des charnières. L'utilisation d'un appareil avec une telle conception garantit une commodité supplémentaire lors de l'installation au joint.

Le dispositif utilise des sections arquées, qui sont comprimées, en ajustant les coupes du joint. Le nombre de sections arquées est déterminé par le diamètre des tuyaux.

Chacune des sections utilisées est équipée de butées spéciales qui fixent solidement les éléments à combiner, tout en assurant une qualité et une étanchéité optimales du joint. Des actionneurs hydrauliques fixes, conçus pour une force développée maximale de 5 tonnes, sont placés directement sur les sections.

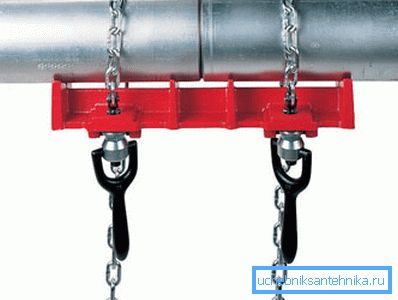

• Le Centre scientifique central - un centralisateur externe de type chaîne est un appareil à entraînement manuel, conçu pour fonctionner avec un diamètre transversal compris entre 426 et 1420 mm.

Contrairement aux analogues de liaison, les installations en chaîne sont capables de fournir une plus grande force lors du centrage. Des dispositifs de ce type peuvent être utilisés à la fois pour la construction et la réparation de pipelines.

Important: la structure de la chaîne est construite à l'aide de mécanismes à détachement rapide, ce qui a un effet positif sur les performances d'exploitation.

• Le centreur excentrique externe TsNE est utilisé pour travailler avec des joints d’un diamètre de 89 à 426 mm.

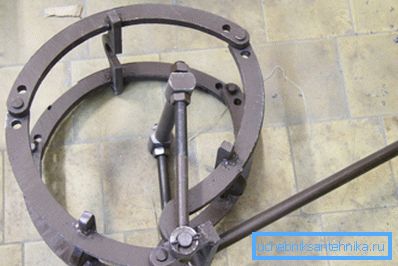

Le dispositif est constitué de plusieurs arcs de préhension, entraînés par une pince excentrique. L'appareil peut, est utilisé pour travailler avec des tuyaux de différents diamètres en changeant l'axe de l'excentrique ou en utilisant des entretoises spéciales.

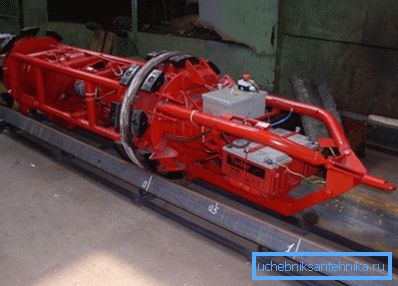

• TsV - Le centralisateur de type hydraulique interne est conçu pour combiner les extrémités des tuyaux pivotants et non rotatifs.

Si nécessaire, le dispositif combine non seulement les joints, mais leur donne également la forme arrondie la plus régulière. L'utilisation de tels dispositifs permet la construction de pipelines en utilisant le soudage automatique continu.

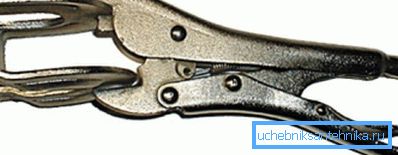

• La pince de centrage CA est utilisée pour travailler avec des tuyaux de petit diamètre.

Cette propriété et son prix raisonnable font de l'appareil le plus populaire parmi les collectionneurs de pipelines non professionnels et débutants. (Voir également l'article Pipe-Weld Pipe: Features.)

Conclusion

Nous avons donc examiné ce que sont les centreurs, quelles sont leurs variétés les plus populaires et quelles sont leurs instructions d’application. Sur la base de ces informations, vous pouvez choisir le périphérique qui correspondra aux caractéristiques du travail en cours.

Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
