Choisir un outil pour souder des tuyaux en polypropylène

Les maîtres plombiers utilisent un outil spécial pour souder des tuyaux en polypropylène, généralement appelé fer à souder, qui fonctionne sur un réseau de 220 V 50 Hz, ce qui est tout à fait acceptable pour la plupart des bâtiments industriels et résidentiels.

La modification de tels dispositifs peut différer les uns des autres en termes de puissance, taille, poids et même d’apparence (plate et cylindrique), mais le principe de la soudure reste toutefois le même. Ci-dessous, nous allons passer en revue quelques modèles, examiner les principes de base de leur utilisation et vous montrer également la vidéo présentée dans cet article.

Soudure et brasage en polypropylène

Aperçu de l'outil

Note En plus de l'unité de chauffage elle-même, le kit de soudage des tuyaux en polypropylène comprend également des buses spéciales de différents diamètres, qui correspondent à la section standard des tuyaux en propylène. De tels éléments peuvent être en alliage d'aluminium, qui peut également être revêtu de téflon. La dernière option est plus chère, mais lorsque vous travaillez avec du Teflon PP, cela ne colle pas, ce qui facilite le travail.

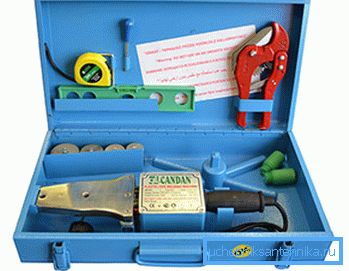

• Fer à souder électrique pour le soudage de tubes en polypropylène CANDAN SM-06 est doté d'un double élément chauffant, c'est-à-dire de deux éléments chauffants de 750 W, ce qui vous permet d'économiser de l'électricité pendant la période d'attente tout en maintenant l'outil chaud.. Contrairement à SM-01 et SM-03, vous pouvez utiliser une buse d'un diamètre maximal de 40 mm pour modifier le CM-06, car la partie chauffante est quelque peu rétrécie, ce qui contribue à réduire la consommation d'énergie.
• L'ensemble fourni avec l'unité comprend 4 buses jumelées pour 20 mm, 25 mm, 32 mm et 40 mm, un mètre à ruban métrique, un niveau, une clé pour l'installation de buses et de ciseaux, et tout cela dans un boîtier en métal. Le thermostat du fer à souder est conçu pour chauffer jusqu'à 300 ° C, mais la température maximale est utilisée extrêmement rarement. L'unité peut fonctionner à partir d'un réseau électrique domestique de 220V 50 Hz, équipé d'un sac automatique d'au moins 16A.

• Le fer à souder CANDAN SM-04 est plus conçu pour le soudage de tuyaux en polypropylène de grande section, la partie chauffante se présente sous la forme d'un disque comportant un seul trou pour la fixation de la doublure remplaçable. La modification du SM-04 a une petite masse, ce qui augmente non seulement la facilité de transport, mais également la facilité d'utilisation dans différentes positions, mais constitue en même temps un appareil assez puissant avec deux éléments chauffants de 1000 W chacun, ce qui vous permet d'économiser de l'électricité pendant la période d'attente. tout en maintenant l'outil chaud.
• La plage de température réglée par le thermostat peut varier de 50 ° C à 320 ° C - cela permet de travailler dans des sous-sols froids et à l'extérieur par temps venteux. L'emballage comprend également 3 buses de 50 mm, 63 mm et 75 mm, un ruban à mesurer métrique, un niveau, une clé pour l'installation de buses et des ciseaux, le tout dans un boîtier en métal. Mais si nécessaire, les instructions vous permettent d'acheter en plus des paires de buses pour 20 mm, 25 mm, 32 mm, 40 mm, 90 mm et 110 mm - la puissance du fer à souder suffira

• Equipement électrique pour souder des tuyaux en polypropylène L'Eral ER-01 (LUX) sert au soudage de tuyaux et de raccords en polypropylène, d'un diamètre de 16 à 75 mm et d'une puissance totale de 1500 W, fournie par deux PET de 750 W chacun. La partie chauffante a une forme plate avec trois trous pour la fixation de la paire de buses interchangeables, et un support spécial permet la fixation de l'unité, à la fois horizontalement et verticalement.
• La plage de température réglée par le thermostat peut varier de 50 ° C à 320 ° C - cela permet de travailler dans des sous-sols froids et à l'extérieur par temps venteux. L'emballage comprend également 4 buses de 20, 25, 32 et 40 mm, un mètre métrique, un niveau, une clé pour le réglage des buses et des ciseaux, le tout dans un boîtier en métal. Mais si nécessaire, il est également possible d’acheter une paire de buses de 50 mm, 63 mm et 75 mm - la puissance du fer à souder sera suffisante

• Machine électrique pour souder des tuyaux en polypropylène de grande section, la partie chauffante est réalisée sous la forme d'un disque, où il n'y a qu'un seul trou pour la fixation de la paire de doublure amovible. La version ER-03 a une faible masse, ce qui augmente non seulement la facilité de transport, mais également la facilité d'utilisation dans différentes positions. En même temps, il s'agit d'un appareil assez puissant avec deux éléments chauffants de 1000 W chacun, ce qui vous permet d'économiser de l'électricité pendant la période d'attente. tout en maintenant l'outil chaud.
• La plage de température réglée par le thermostat peut varier de 50 ° C à 320 ° C - cela permet de travailler dans des sous-sols froids et à l'extérieur par temps venteux. L'emballage comprend également 3 buses de 50 mm, 63 mm et 75 mm, un ruban à mesurer métrique, un niveau, une clé pour l'installation de buses et des ciseaux, et tout cela dans un boîtier en métal. Mais si nécessaire, la modification vous permet d’acheter en plus une paire de buses de 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm et 125 mm - la puissance du fer à souder sera suffisante

• Le dispositif électrique pour le soudage des tubes en polypropylène STURM TW-7218 est quelque peu différent des fers à souder xiphoïdes dans leur forme cylindrique, bien qu'il ait le même type de chauffage périodique avec une température maximale de 300 ° C.. La puissance de cette unité est de 1880W, ce qui lui permet de fonctionner à partir d’un réseau domestique de 220V 50Hz, protégé par un 16A automatique. Les buses non appariées, fournies par le fabricant, ont un revêtement en téflon dont le prix augmente naturellement.
• La durée de chauffage de la garniture non appariée sur le cylindre est de 10 minutes à température ambiante.. Outre le fer à souder avec support, le boîtier en métal comprend également 3 fixations non appariées de 20 mm, 25 mm et 32 ​​mm, une clé hexagonale et un tournevis.

Soudage de tuyaux

Différents tuyaux en polypropylène sont utilisés pour différentes températures du système d'alimentation en eau, où un tuyau à paroi entière est utilisé pour l'eau froide, le PPR avec armature en aluminium est utilisé pour l'alimentation en eau chaude et la fibre de verre est utilisée comme couche de renforcement pour le chauffage.

On pense que le PPR avec l'aluminium peut résister à la température de l'eau jusqu'à 90 ° C sans déformation, mais le PPR avec la fibre de verre peut supporter jusqu'à 150 ° C, mais dans l'eau chaude et le chauffage du liquide ne chauffe généralement pas plus de 80-85 ° C. Par conséquent, le PPR est généralement utilisé comme option chaude. avec de l'aluminium. (Voir également l'article Tuyaux d'égout en polypropylène: caractéristiques.)

La couche de renforcement peut être située au centre de la paroi en polypropylène, mais elle peut également être placée plus près du sommet: il est apparu que la buse chauffante retirait le PPR, dénudant la feuille et réduisant ainsi la qualité du joint. Pour éviter un tel problème, on utilise un trimmer qui nettoie l'extrémité du papier aluminium, mais il est préférable de choisir des tuyaux avec un renfort central - cela permet de gagner du temps.

Note La plupart des artisans préfèrent travailler avec des tuyaux en aluminium, en les utilisant également pour l’eau froide, car la PPR chaude a des parois plus épaisses.

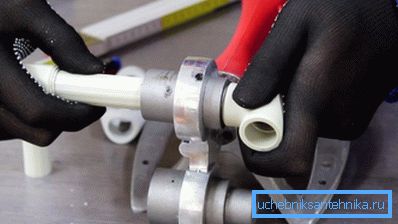

Sur la photo du haut, vous voyez les étapes de soudage d'un tuyau en polypropylène avec un fer à souder, mais chacun des moments nécessite un certain temps. Ainsi, le maintien du tuyau et du raccord sur la buse chaude devrait durer 5 à 10 secondes et le même temps devrait être tenu dans les mains du noeud connecté afin que la soudure puisse refroidir.

Conclusion

Il n'y a pas de limiteur sur les raccords appariés et non appariés; par conséquent, la profondeur de pénétration du tuyau et du raccord est réglée de manière autonome et ne doit pas dépasser 15 mm. Sinon, l'extrémité reposera contre le septum du raccord, ce qui réduira la passabilité du pipeline.
