Cintreuse de tuyaux ou machine pour rouler un tuyau profilé
L'acquisition d'une maison privée ou d'une parcelle de pays est rarement associée au désir de passer le week-end de manière passive. Cela prendra un peu de temps et une serre recouverte de polycarbonate apparaîtra sur la parcelle, et une visière sophistiquée sera installée au-dessus de la véranda de la maison, qui peut protéger contre les gouttes de pluie et le soleil brûlant.
Le cadre pour des structures aussi importantes et nécessaires devient le cadre créé à partir de tubes cintrés. Eh bien, pour obtenir une courbure d'un rayon et d'une forme donnés, une cintreuse de tuyaux est nécessaire. Dans cet article, nous allons parler de la fabrication d’une machine similaire pour le laminage de tuyaux, sans laquelle le maître de maison ne peut pas faire.
Qu'est-ce qu'une cintreuse et pourquoi est-ce nécessaire?

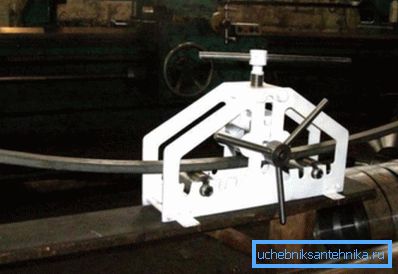

Une machine à rouler un profilé ou une cintreuse est un dispositif technique qui appartient aux outils et mécanismes utilisés pour travailler les produits en métal laminé. Avec celui-ci, vous pouvez facilement plier le profil des matériaux de tuyaux habituels selon un rayon donné. Son principal avantage est la possibilité de plier un nombre quelconque de produits avec le même rayon.
Faites attention! Les tuyaux coudés peuvent être utilisés pour l'installation de conduites transportant de l'eau chaude ou froide, ainsi que pour la création de cadres de types et de formes variés, souvent utilisés dans la construction.
Beaucoup se demandent pourquoi le trugobib est nécessaire. Cela semblerait renforcer une extrémité du tuyau et en tirer une autre. Mais en fait, tout n'est pas si simple.
Cette méthode aura les conséquences suivantes:
- L'incapacité de contrôler le rayon;
- En pliant le produit de cette manière, vous créerez une zone de concentration de contraintes, diminuant ainsi la résistance de la structure;
- Durée de vie réduite.
La cintreuse à pipe est tout simplement nécessaire pour l'artisan à la maison. C'est pourquoi beaucoup se posent la question du prix d'une telle machine ou qu'il est plus sage de la fabriquer de ses propres mains.
Comment choisir
Lorsqu’il acquiert un instrument pour son usage personnel, chaque capitaine doit être guidé par le principe de son besoin raisonnable.
Conseil L'outil avec lequel les tuyaux sont laminés doit remplir correctement ses fonctions, sans coûts supplémentaires pour son propriétaire.
Critères pour choisir un mécanisme de ce type:
- Type d'entraînement Le choix est fait en fonction des dimensions des tuyaux, de la quantité de travail attendue et de l'intensité d'utilisation de l'outil;
- Paramètres géométriques maximaux des produits profilés traités;
- Le principe de fonctionnement de la machine, en fonction des spécificités des opérations effectuées.
Un autre facteur important est la taille de la machine elle-même. En fonction de l'emplacement sur le bureau ou dans un coin séparé, vous pouvez choisir un outil multiple fixe.
Dispositif de cintrage de tube
L’objectif principal de ce type d’outil est le laminage d’un tuyau façonné, c’est-à-dire la forme souhaitée pour la découpe.
Le plus commun chez les artisans à domicile est exactement la version à trois rouleaux de la machine avec un type d'entraînement manuel. Une telle unité est une conception triangulaire de trois rouleaux de largeur égale à la section transversale de la pièce.

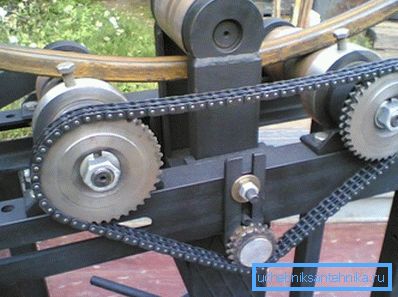

Les rouleaux situés à la base de la structure sont reliés entre eux au moyen d'un entraînement par chaîne. Le rouleau supérieur fait partie d'un mécanisme à vis avec pince ou presse à vis.
Ce rouleau supérieur est capable de se déplacer dans la direction verticale.
- Le tuyau est placé sur les rouleaux inférieurs et pressé contre le supérieur relié au mécanisme à vis;
- En tournant la poignée, le maître produit une broche;
- En outre, sans retirer la pièce de la fraiseuse, nous augmentons la pression en serrant la vis de serrage pendant plusieurs tours;
- La pièce est redessinée.
Le cycle décrit doit être répété jusqu'à ce que le tuyau ait la forme souhaitée.
Types de cintreuses
Malgré le fait que le dispositif semble assez simple, il existe un grand nombre de structures de ce type. Selon certaines caractéristiques de base, ils sont répartis dans les catégories suivantes.
Selon le type d’entraînement, la machine à profilé peut être:

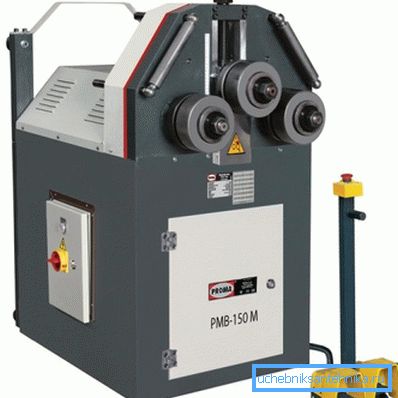

- Électromécanique. L'entraînement pour un tel dispositif est un moteur conventionnel ou pas à pas. De plus, la connexion habituelle se fait par le biais de la boîte de vitesses inférieure, ce qui vous permet d’étendre les efforts appliqués à temps pour obtenir une flexion de haute qualité;
Faites attention! Un moteur électrique peut entraîner un rouleau d’outil de laminage ou un système de levier d’une machine du type Dorn.
- Hydraulique. Une version plus puissante de la conception avec un entraînement manuel. Son utilisation en tant que mécanisme de serrage du vérin hydraulique réduira l’effort nécessaire à la flexion;
- Manuel. Le type de mécanisme le plus courant, généralement présent dans l'atelier de chaque maître et bon propriétaire.
Faites attention! La location de la pièce et la création de la force d'appui ne sont produites que par la force exercée par l'opérateur.
Selon la méthode de pliage, les laminoirs peuvent être classés comme suit:

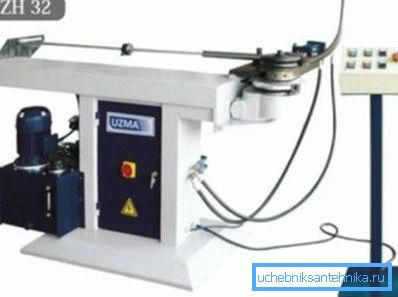

- Dornovoi - En règle générale, fabrication industrielle. Le plus souvent, il est possible de rencontrer des facteurs électromécaniques ou hydrauliques. Les avantages de cette conception incluent la déformation qualitative avec un petit rayon de courbure donné;

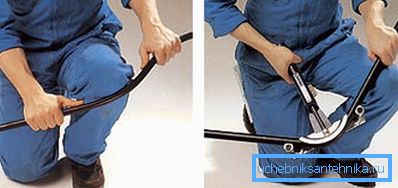

- Segmentaire - Travailler avec des tuyaux à paroi mince en métal souple. Couramment utilisé par les plombiers et les fabricants de systèmes de chauffage. Se compose de deux leviers avec supports pour produits courbés. A la place des bras pivotants, placez le mandrin avec le rayon souhaité. La courbure dans ce cas est faite après l'installation du tuyau en utilisant la méthode du bouton
- Printemps - est un ressort dense d'un certain diamètre, dans lequel un tuyau est passé. Pour une flexion de haute qualité, vous devez avoir une expérience considérable. Habituellement utilisé par les climatiseurs;
- Arbalète - utilisé pour la déformation de tubes en cuivre, en aluminium et en acier à paroi mince. Il s’agit d’une construction en forme de T, sur laquelle sont fixés les porte-tubes, et au centre se trouve un levier mobile à mandrins interchangeables. Lorsque vous appuyez sur la poignée, le levier est étendu et le mécanisme à cliquet vous permet d'augmenter progressivement la force de flexion.
Fais le toi même

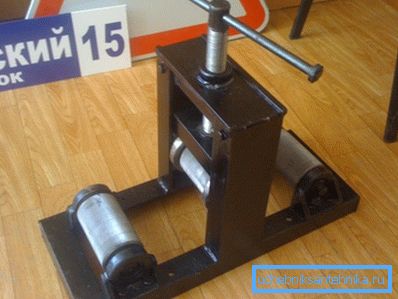

Par exemple, nous allons considérer les instructions pour créer une unité à trois rouleaux de type manuel:
- Dans le rôle du corps, vous pouvez utiliser des tôles d'acier de 3 mm d'épaisseur, sur lesquelles nous appliquons le marquage avec un simple crayon;
- Les rouleaux peuvent être constitués de poulies à câbles dotées de roulements;
- Le siège du rouleau est percé à l'aide d'une perceuse électrique conventionnelle;
- En face du rouleau, un écrou suffisamment haut est soudé tout en haut, ce qui fera partie du mécanisme de serrage;
- La pièce en forme de U est soudée et équipée de trous de montage pour vis à rouleaux. Une rondelle soudée sera chargée de soulever le rouleau presseur.
En conclusion
Les tubes du laminoir à froid vous permettront de plier efficacement des produits de différents types et tailles. En vous construisant vous-même ou en achetant un tel appareil et en l'installant dans votre propre atelier, vous êtes assuré que la construction de cadres aux formes les plus étranges ne sera plus un problème pour vous.
Avec l'aide d'un tel outil, vous réaliserez un cadre de serre, un hangar original et toute autre construction dont vous avez besoin.
Et la vidéo de cet article vous révélera encore plus de nuances pour construire votre propre outil.
