Cintreuse de tuyaux pour tuyaux à la maison

Lors du travail avec des tuyaux, il est souvent nécessaire de poser le pipeline dans des endroits difficiles à atteindre où les produits directs ne suffisent pas. Dans de tels cas, il existe un besoin d'éléments curvilignes et incurvés qui ne sont pas disponibles dans les quincailleries, et vous demandez quoi?

Le moyen le plus simple et le plus économique de résoudre un problème consiste à utiliser un outil spécial, un cintreur de tuyaux, dont nous parlerons dans notre article.

Outil de pliage de tuyaux

Les dispositifs de cintrage de tuyaux peuvent être:

• Hydraulique - La puissante cintreuse pour tubes en acier est capable de traiter des produits de grand diamètre, souvent utilisés dans les installations industrielles.
• Mécanique. Cet outil a un pouvoir moyen.
• Apprivoiser. Ils sont utilisés pour des produits jusqu'à 50 mm de diamètre et profilés jusqu'à 40 mm de section.

Note! L'utilisation de la cintreuse manuelle pour tubes à paroi mince ne fait pas trop, car les produits n'ont pas une résistance à la compression et une courbure élevées. Et nous savons tous que même une petite fissure est une interdiction d'utilisation.

De plus, ces outils se différencient également par le matériau de fabrication des produits à plier:

• Cintreuse hydraulique ou mécanique pour tubes en acier inoxydable.
• Cintreuse manuelle pour tubes métalliques.

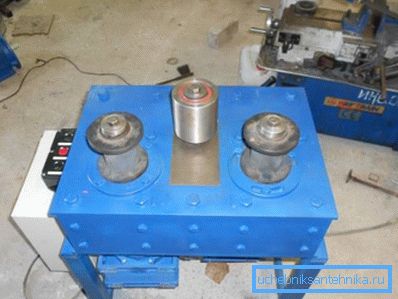

Faites attention! Un dispositif permettant de donner différentes formes à des éléments de pipeline ne conviendra pas pour les produits laminés à profil.

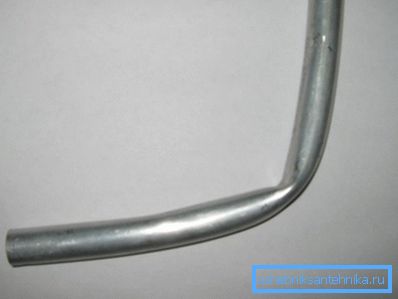

À première vue, le processus simple de pliage des produits est en réalité assez compliqué, vous devez donc l'exécuter avec un soin extrême pour éviter les défauts suivants:

• Broyage de la matière entraînant un rétrécissement du diamètre interne du tuyau et, par conséquent, une perméabilité réduite. Et la formation de bouchons dans de tels endroits entraînera des réparations et des investissements pour rétablir l'efficacité du système d'égout.
• L'étirement et l'amincissement de la paroi du tuyau, ce qui affecte sa résistance, diminue la pression maximale admissible.

Faites attention! Des outils correctement sélectionnés pour chaque cas vous permettront d'effectuer qualitativement le pliage des produits en fonction des paramètres spécifiés. Avec un tel outil, vous pouvez optimiser l’établissement des communications dans le bâtiment, en utilisant efficacement l’espace des locaux et sans endommager les performances du pipeline.

Toute cintreuse de tuyaux peut être achetée dans les départements de construction des supermarchés, après avoir prévu une somme propre pour le faire, ou vous pouvez la fabriquer vous-même.

Outil pour plier des tuyaux ronds

La conception de la cintreuse à tubes est assez simple - il s'agit de deux poulies usinées:

• L'un d'eux est corrigé de façon permanente.
• Le second tourne en orbite autour du premier à une distance égale au diamètre du tuyau plié.

Le principe de fonctionnement de l'appareil ne pose pas non plus de problèmes: le produit est déposé entre les poulies et, en déplaçant une poulie à rotation libre, il se courbe selon un rayon donné.

Outil fait maison

En fabriquant une cintreuse de tubes maison pour tubes ronds, vous devez immédiatement veiller à sa polyvalence, c'est-à-dire à la possibilité de cintrer des produits de différents diamètres.

Par conséquent, il faudra préparer non pas une paire de poulies, mais trois paires au moins (à la manière même du tuyau qui coule à la ferme):

• Une paire pour un demi-pouce de diamètre.
• Un autre - sur 3/4 pipe.
• Le troisième calculé sur le diamètre en pouces.

Vous ne pouvez pas acheter les poulies nécessaires. Si vous n’êtes pas professionnel, commandez-les dans l’atelier le plus proche.

Les nuances de fraisage des pièces principales de la cintreuse sont les suivantes:

• Pour la fabrication d'une poulie, l'essentiel est d'observer le rayon et la profondeur de la gorge.
• Les extrémités de chaque paire de roues doivent avoir une encoche semblable à celle d’une demi-section de tuyau.
• Le rapport des diamètres des pièces est également important. La poulie fixe doit être plus petite, car le rayon minimum de courbure possible en dépend. Le diamètre de la seconde (roulement) doit dépasser la taille fixée au moins deux fois.

Pour votre information! Le prix des travaux de tournage étant bas, cela n’affectera pas beaucoup le coût final de l’outil.

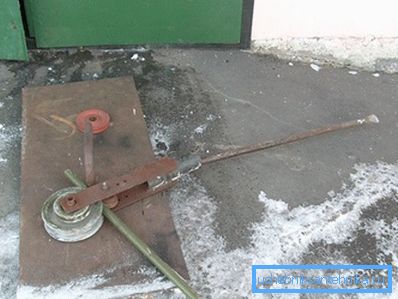

Ensuite, l’instruction d’actions indépendantes sur le dispositif de la machine à cintrer les tubes:

• La base pour l’installation de poulies peut servir d’équerre, taillée dans une tôle à paroi épaisse (au moins 10 mm). Il convient de percer immédiatement quatre trous pour la fixation sur le plan de travail de l'atelier. Vous pouvez également souder le carré à une colonne creusée et bétonnée à partir d’un tuyau d’un diamètre de 100 à 150 mm.
• Au centre de la plaque, nous soudons une goupille de diamètre égal au diamètre intérieur de la plus petite poulie. La deuxième verticale servira de bouchon pour le produit plié.
• La prochaine étape est la création d'un mécanisme de retournement. A partir d'une bande d'acier épaisse de 50 mm de large, il est nécessaire de souder la lettre P. La hauteur de notre P-ki doit être égale à la somme du diamètre du grand cercle mobile et de la moitié du diamètre à l'arrêt. Pour leurs fixations en P-ke, nous forons des trous, la distance entre les pieds de P-ki doit dépasser légèrement l’épaisseur de la poulie.
• Nous soudons une poignée d'environ 250 mm de long au sommet de cette pièce. Le tuyau qui y est inséré servira de levier dans le processus de flexion.

• Nous recueillons tous les détails. La petite poulie est insérée à l'intérieur du P-ki et est montée sur le cadre avec elle. Nous fixons la grande avec des goupilles et notre cintreuse de tubes est prête.

Astuce! Pour éviter les défauts au niveau de la flexion, sécurisez-vous et remplissez le tuyau de sable, et pour faciliter la flexion des produits à paroi épaisse et de grand diamètre, réchauffez-les.

Différentes façons de plier les tuyaux

1. La cintreuse pour tubes en aluminium, de même que la cintreuse manuelle pour tubes en cuivre, peut être de plusieurs types:
2. Levier.
3. En forme d'arbalète.
4. Hydraulique.
5. Électrique.

1. Une option intéressante est une cintreuse à ressort pour tubes en cuivre. C'est un ressort en acier de haute qualité avec une extension en forme d'entonnoir sur un côté pour un habillage / levage facile. Le tuyau est placé à l'intérieur du ressort, puis la flexion est effectuée. Le matériau résistant du ressort en même temps ne permet pas au tuyau de casser et d'écraser.
2. Une cintreuse à tube à ressort similaire est également utilisée pour les tuyaux en métal et plastique, leurs forces appliquées étant différentes.
3. Les produits en plastique sont pliés en chauffant au niveau du coude. Pour cela, vous pouvez utiliser un séchoir de bâtiment.

Conclusion

La nécessité d'utiliser l'outil ci-dessus est incontestable dans les cas où la pose du pipeline est impossible en raison des obstacles existants. Il est également utilisé pour les éléments chauffants, par exemple pour un sèche-serviettes fait maison.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
