Collier de réparation pour tuyaux de différents matériaux

17-06-2018
Des outils

La plupart d'entre nous comprenons qu'il n'y a rien de perpétuel et que des situations d'urgence peuvent survenir lors de l'exploitation de pipelines. Cela vaut également pour les systèmes de chauffage, l'alimentation en eau et en gaz, lorsque des réparations sont nécessaires immédiatement. Sinon, les conséquences pourraient être beaucoup plus graves.

Grâce à l'utilisation d'outils spéciaux, il est possible de réparer les réseaux sans les arrêter. Typiquement, pour de telles fins, utilisez un collier de réparation sur le tuyau, un élément simple et efficace en même temps.

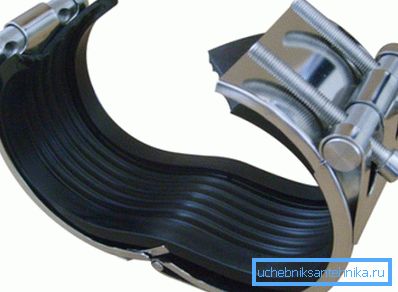

Colliers de réparation pour canalisations avec joints en caoutchouc

Qui le fait

Notre marché de produits sanitaires est rempli de produits de fabricants étrangers et nationaux. Vous pouvez même rencontrer toutes les marques de commerce bien connues et les marques mondiales.

Beaucoup confirmeront la haute qualité des fabricants de ces pays:

  • La Suisse;
  • Israël
  • Hollande - la société Romacon;
  • L'Allemagne représentée par Melcher + Frenzen Armaturen;
  • Chine - IDRA;
  • Pologne - Domex;
  • Danemark - AVK;
  • Russie - Ecovod.

Manger et d'autres entreprises, mais ils partagent tous une chose - la conformité avec les normes européennes et la certification pour une utilisation sur le territoire de la Fédération de Russie. Les produits sont proposés dans une large gamme, ce qui permet de l'utiliser sur des conduites de différents diamètres et avec différents milieux de travail, par exemple pour les réseaux d'alimentation en eau potable.

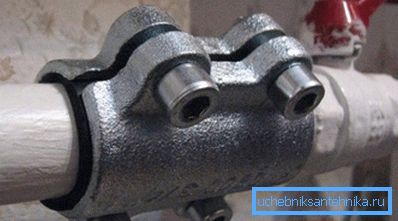

Pinces de réparation fiables et durables pour les conduites d'eau

But des produits

La conception de la pince vous permet de réparer de manière urgente des tuyaux de tels matériaux:

  • fonte;
  • sont devenus (inoxydable ou galvanisé);
  • polyéthylène;
  • métal en plastique;
  • ciment d'amiante.

Quelles connexions pouvez-vous réparer?

  • dommages postérieurs à la soudure;
  • fissures longitudinales;
  • rupture de tuyau;
  • trous d'aiguille;
  • dommages de choc;
  • fistule corrosive.

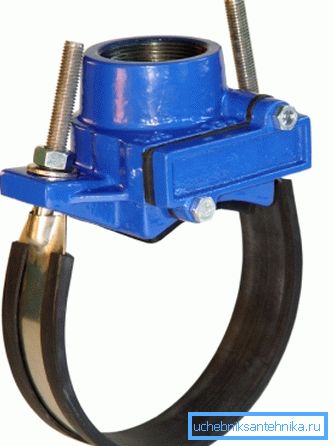

Pinces rapides pour la réparation des conduites d'eau sur le chalet d'été

Pinces en deux parties

Ce sont les modèles les plus simples proposés par divers fabricants aux consommateurs.

Leur conception comprend:

  • 2 demi-anneaux en acier (galvanisé, acier inoxydable);
  • boulon pour leur interconnexion dans la zone endommagée;
  • joints

L’instruction est simple: vous appliquez un collier de réparation sur la partie endommagée de la canalisation et vissez fermement deux demi-anneaux avec un boulon.

Manchette interne en nitrile ou caoutchouc cellulaire ondulé. Ainsi, vous pouvez obtenir l'étanchéité de la zone endommagée.

Astuce: l'utilisation de tels produits n'est possible que pour des tuyaux de même diamètre.

Les avantages
  1. Simplicité et rapidité d'installation. En même temps, vous n’avez pas besoin d’un outil spécial à profil étroit, mais simplement d’une clé.
  2. La rapidité des travaux d'étanchéité sur le site des dommages.
  3. Prix ​​concurrentiel du matériel de réparation.
  4. Réduire le coût des réparations.
  5. Le processus peut être effectué sans déconnecter le site du système dans son ensemble.
  6. Durabilité et haute fiabilité de connexion.

Habituellement, les éléments de la pince de réparation sont le plus souvent en acier inoxydable passivé, de sorte qu'il n'est pas nécessaire de prendre des mesures supplémentaires pour le protéger de la corrosion.
Conditions d'utilisation
  1. Le diamètre extérieur du tuyau doit être inférieur à la longueur du produit.
  2. Lors de la réparation de tuyaux de 350 mm, la longueur de la pince de réparation doit être supérieure de 150 mm à celle des dommages.
  3. Pour les canalisations globales, les dimensions du produit doivent chevaucher les dimensions de l’endommagement de 200 mm.
  4. Lors de la réparation de tuyaux en PVC, la longueur de la pince doit être 1,5 fois plus longue.
  5. En cas de fracture ou d'accostage, les extrémités du tuyau ne doivent pas dépasser 10 mm l'une de l'autre, l'angle de déviation doit être supérieur à 2-3?.
  6. La pince peut normalement effectuer la tâche avec une valeur de dommage maximale de 60% de la surface couverte.

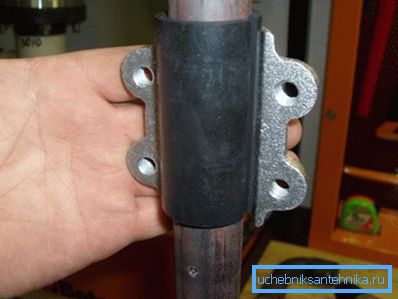

Nous posons la pince de réparation sur le tuyau de nos propres mains

Espèces

L'article a plusieurs types de conceptions de travail. (Voir aussi l'article Comment éliminer les fuites dans les conduites: caractéristiques.)

Par exemple, le matériel peut être:

  • acier non corrosif;
  • acier galvanisé;
  • acier inoxydable;
  • fonte de fer.

Type de montage:

  • unilatérale;
  • double face;
  • standard;
  • standard en deux parties;
  • trois fois (pour les pipelines de grand diamètre).

Astuce: pour les grands diamètres de tuyaux, les fabricants proposent des structures composites composées d'un nombre différent de fragments, dont le nombre dépend de la valeur du diamètre.

Caractéristique du produit

  1. La pièce de compression (bandage) est en acier inoxydable ou en acier galvanisé d'une épaisseur de 1 à 2 mm. L'acier au carbone 20 (1,5-3 mm) peut également être utilisé pour les colliers estampés. Parfois - fonte.
  2. Le joint est en caoutchouc cellulaire ondulé.
  3. Les pièces de fixation sont en acier galvanisé ou inoxydable.
  4. La pression de travail est 6-10 ATM.
  5. Environnement de travail - gaz inertes, eau, air.
  6. La température maximale est de 110-120?.
  7. La plage de température de fonctionnement est de -20 + 60? С.
  8. Le diamètre du produit est de 15-1200 mm.

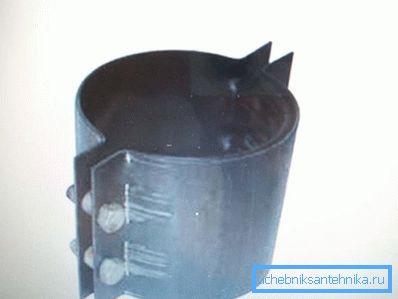

Sur une photo - un collier bilatéral

La pince estampée en acier 20 à double face est utilisée pour la réparation de la plomberie.

Le kit comprend:

  • une paire de demi-raccords estampés galvanisés ou en acier estampés avec des raidisseurs;
  • joint en caoutchouc;
  • Boulons de raccordement inoxydables ou galvanisés avec écrous et rondelles.

Le diamètre du produit est de 15 à 600 mm. Raccord à pince en acier inoxydable ou en tube laminé unilatéral, épaisseur jusqu'à 1 mm. Il se présente sous la forme d'une coquille à ruban dont les bords sont reliés entre eux par des tubes et des fixations en acier galvanisé.

Scellant - a une surface cellulaire, il est donc possible de créer une connexion étroite. DU - 15-1000 mm.

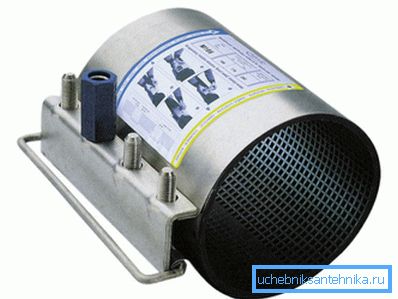

Couplage pivotant

Conclusion

L'utilisation de ces produits lors de la réparation planifiée et d'urgence de pipelines de différents diamètres est rentable et fiable. Pendant de nombreuses années, il est possible que le fonctionnement du système soit relativement simple.La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
