Colliers de serrage en métal - types et utilisations

Bien que les colliers métalliques ne participent pas directement au transport de liquide ou de gaz dans le pipeline, ils jouent toutefois un rôle important dans l’installation du système. Le plus souvent, ils sont utilisés pour réparer des tuyaux, mais certains types permettent de réparer le pipeline en cas de dépressurisation.

Ensuite, nous examinons de plus près ces produits, examinons leurs types et caractéristiques de l’application.

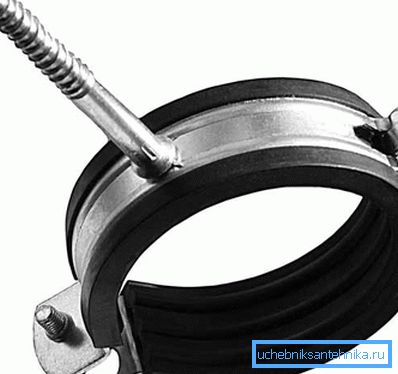

Collier de serrage

Informations générales

En règle générale, les pinces sont des cerceaux constitués de deux parties, fixées l'une à l'autre avec des vis d'accouplement. Les colliers en acier pour la fixation des tuyaux sont également des éléments permettant de les fixer à différents plans.

Ce peut être:

  • Cheville en plastique avec un goujon auto-taraudeur;
  • Écrous de connexion.

Grâce aux attaches, les fixations peuvent être fixées au mur, au plafond ou au sol. En ce qui concerne les pinces de réparation, elles sont généralement plus larges et ne comportent pas de fixations, mais ne diffèrent pas beaucoup de celles indiquées ci-dessus.

Quel que soit le type de produit, ses avantages sont son faible prix et sa facilité d'installation. En règle générale, l'installation prend quelques minutes.

Pince de réparation

Faites attention! En règle générale, les supports sont installés au niveau des joints de la canalisation, ce qui permet d’assurer l’étanchéité et la durabilité de la connexion.

Les principales caractéristiques des pièces sont:

  • Diamètre intérieur de la pièce;
  • L'épaisseur;
  • Largeur
  • Plage de serrage.
Sur la photo - supports de différentes tailles

De plus, les produits varient en:

  • Les constructions;
  • But

Ensuite, examinez de plus près les caractéristiques de fixation et de réparation des pinces métalliques.

Support coulissant

Colliers de serrage

Caractéristiques spéciales

Tout d’abord, il faut dire que la fixation des tuyaux n’interfère souvent pas avec la construction du mouvement le long de l’axe. Ceci est particulièrement important pour les canalisations de chauffage et d'eau chaude, où la dilatation thermique peut être assez importante.

Dans le même temps, une fixation fiable revêt une importance particulière pour les canalisations à emboîtement, dans lesquelles les raccords de tuyaux sont réalisés à l'aide de joints en caoutchouc. Même un léger écart par rapport à leur axe peut entraîner la déformation de la gomme et, par conséquent, la dépressurisation de la canalisation. Un exemple de tels systèmes est l’égout en plastique à écoulement libre.

Par conséquent, il existe deux types de montage:

Mobile Ce montage ne permet pas au pipeline de s'écarter de l'axe, mais n'interfère pas avec la dilatation et le retrait thermiques.
Fixe Dans ce cas, le pipeline fixe ne peut pas quitter le point de support. Une telle fixation est généralement utilisée dans les endroits des branches et des coudes du système.

En fonction du type de connexion, c.-à-d. mobile ou fixe, la conception du produit peut être légèrement différente. Par exemple, une fermeture à glissière a un arrondi à l'intérieur et peut être utilisée sans doublure.

Cependant, dans tous les cas, la pince métallique pour la fixation de tuyaux se caractérise par une fiabilité et une durabilité élevées. De plus, il convient à l'installation de divers types de tuyaux et de tout type de pipeline.

Installation de tuyaux

L'assemblée

Le processus de montage des supports de leurs propres mains n’est pas une mince affaire. Le plus important est de déterminer correctement leur emplacement, en tenant compte du fait qu’ils sont placés verticalement à une distance de 2 à 3 mètres les uns des autres et horizontalement à une distance de 1,5 à 2 mètres.

Lors de la fixation des supports, vous devez utiliser un joint en caoutchouc. Pavda, comme mentionné ci-dessus, lors de l’installation de joints de matériel coulissants ne doit pas être utilisé.

Astuce! Si deux tuyaux passent côte à côte, vous pouvez utiliser un collier de serrage double pour les fixer les uns aux autres.

La procédure de montage est la suivante:

  • Tout d’abord, sur le mur ou un autre plan, près duquel le pipeline passera, sont indiqués les points d’emplacement des attaches. Il est conseillé d'effectuer cette procédure avant d'installer le pipeline.
  • Ensuite, le goujon est installé selon le schéma standard et la pince est fixée à l'aide d'une vis.
  • Après cela, le tuyau est inséré dans la pince et la fixation est serrée.

Faites attention! Les colliers métalliques coulissants pour canalisations ne doivent pas être trop serrés, de manière à ne pas gêner la dilatation des tuyaux en température.

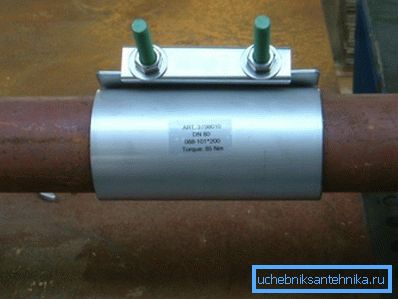

Le bandage imposé à une pipe

Colliers de serrage

Caractéristiques de conception

Lors du colmatage des fuites, ce produit est utilisé comme un bandage.

Par conséquent, sa conception comprend deux éléments:

  • Matériau de sertissage en acier;
  • Le sceau intérieur s'appelle un brassard.

Le plus souvent, le caoutchouc ondulé est utilisé comme joint d'étanchéité pour sceller la zone endommagée du pipeline. En plus de l'étanchéité, ce matériau remplit une autre fonction: il empêche le tuyau de se déformer en cas de fort serrage des vis de fixation.

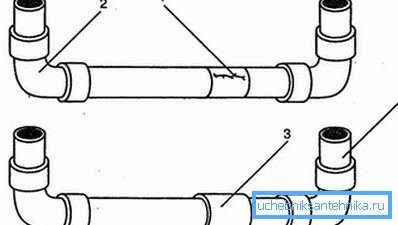

Plan de réparation de la section endommagée du pipeline

Algorithme d'installation de bandage

Les instructions pour éliminer les fuites à l'aide d'un collier de serrage sont les suivantes:

  • Au premier signe de dépressurisation du système, vous devez identifier rapidement la section endommagée du pipeline.
  • De plus, en fonction de l’ampleur des dégâts, on choisit la pince qui doit la recouvrir complètement.
  • Après cela, les oreilles du produit se plient pour pouvoir maintenir le tuyau autour d’elles.
  • Une fois que le bandage est situé en face de la zone endommagée, il est nécessaire de serrer les boulons jusqu'à ce que le joint en caoutchouc soit pressé aussi étroitement que possible sur le tuyau.
  • Si les boulons sont trop longs, ils doivent être coupés avec une meuleuse.

Ceci a achevé la réparation du pipeline. Effectuer toutes les actions ci-dessus ne prendra pas plus de cinq minutes. En conséquence, un tel bandage pourra assurer l'étanchéité de la zone endommagée pendant plusieurs années.

Cependant, n'oubliez pas que cette opération fait référence à l'urgence et temporaire. Par conséquent, la zone défectueuse est toujours souhaitable dès que possible pour remplacer le nouveau tuyau ou la nouvelle infusion.

Conclusion

Les pinces métalliques sont le type de fixation le plus pratique pour les canalisations domestiques. De plus, leur installation correcte augmentera la durée de vie du système et assurera son fonctionnement normal. Et en cas d'urgence, la pince vous permet d'éliminer rapidement la fuite (voir aussi l'article Four pour chaudron en pipe avec une main: méthodes de fabrication simples et très abordables).

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
