Comment faire un bouchon sur le tuyau: 7 étapes simples,

Pour le fonctionnement normal des systèmes d'ingénierie d'une maison de campagne, vous devez disposer de différents tuyaux qui mènent au toit du bâtiment. Ils sont importants pour le fonctionnement de la hotte de cuisine, de la chaudière de chauffage, de la cheminée, etc. Protéger ces structures des effets néfastes de l’environnement aide à recouvrir la ventilation et le chauffage des tuyaux.

Caractéristiques de conception

Protection contre les précipitations

Les cheminées et les conduits de ventilation sont fabriqués dans un matériau de haute qualité et respectent diverses nuances technologiques, évitant ainsi la formation de fissures et de fissures et altérant leurs caractéristiques techniques.

Mais la partie supérieure de la structure est constamment affectée par la pluie, la neige et le vent, qui détruisent progressivement même la maçonnerie la plus fiable. De plus, pendant une douche abondante, une petite quantité d’eau peut pénétrer dans le poêle ou le foyer, ce qui rendra le combustible humide et pourrait provoquer de la fumée.

Lorsqu'un vent fort commence à souffler, la fumée ne peut pas non plus sortir de la cheminée et commence à s'accumuler à l'intérieur. De plus, de l'air froid pénètre dans l'espace intérieur du tuyau, ce qui commence à exercer une pression supplémentaire sur la fumée chaude.

En conséquence, la poussée est réduite et dans certains cas, le processus inverse peut commencer - en tirant de la fumée dans la chambre de combustion et à travers elle dans le salon.

Sortes de casquettes

Pour éviter tous les problèmes énumérés ci-dessus, aide le capuchon de la cheminée, qui peut être facilement fabriqué à la main.

Il vous permet de gagner en traction par temps venteux et d’empêcher la destruction prématurée de la cheminée sous l’influence des précipitations.

Le principe de fonctionnement de la construction coupe-vent est le suivant:

• la fumée chaude montante repose contre le haut du capuchon;
• un jet d'air froid, glissant sur les bords extérieurs de la hotte, aspire l'air chaud accumulé, ce qui permet d'augmenter le tirage de la cheminée.

Le matériau utilisé pour la fabrication des pièces considérées peut être tout métal ne se corrodant pas.

Les plus couramment utilisés sont:

• acier protégé par une composition polymère;
• l'aluminium;
• le cuivre;
• autre matériau dont le prix n'est pas très élevé.

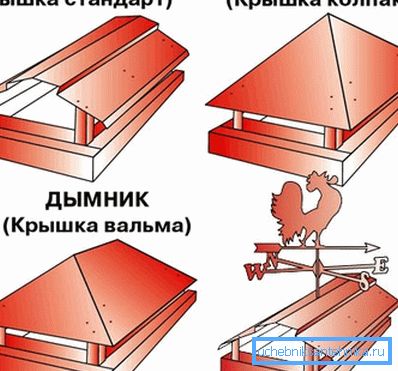

Leurs dessins sont également divers:

• capuchon de protection standard à quatre côtés;
• parapluie sur une cheminée ronde;

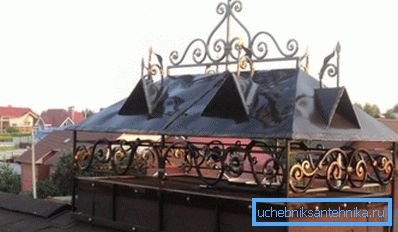

• le chapeau, qui a un sommet semi-circulaire - est bien combiné à l'extérieur de l'habitation, faite dans le style classique européen;
• une casquette équipée d'un toit plat - est utilisée dans le cas où la maison est construite dans un style moderne;
• girouette avec girouette - sa position changée sous l'action du vent vous permet de créer la traction la plus efficace possible, quelles que soient la force et la direction du vent;
• Fer à repasser à chapeau à pignon - efficace dans les zones caractérisées par une importante quantité de neige en hiver;
• flyogark avec couvercle ouvrant - permet de nettoyer la cheminée sans démonter le capuchon de protection. (Voir aussi l'article Le tuyau pour le poêle: caractéristiques.)

Production indépendante d'un bonnet

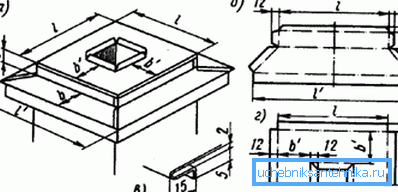

Mesures

Un chapeau sur la cheminée ou la ventilation doit être fait de manière à protéger toutes les surfaces horizontales de cette structure de la pluie et de la neige. Par conséquent, si la cheminée a été réalisée avec un élargissement au sommet, le sommet devrait le couvrir.

Il est nécessaire de supprimer les dimensions suivantes:

• la longueur et la largeur de la partie extérieure du tuyau;
• paramètres géométriques de la sortie de fumée;
• distance de l'élargissement au bord supérieur de la cheminée.

Faites attention! La conception finie doit être facilement posée sur la cheminée. Par conséquent, il est nécessaire d’ajouter 5 à 10 mm aux dimensions du tuyau obtenues pendant la construction.

Les ailes situées au bas de la calotte doivent être conçues de manière à couvrir complètement l’élargissement.

L'assemblée

Avant de commencer à assembler le chapeau de cheminée, assurez-vous de disposer des outils et du matériel suivants:

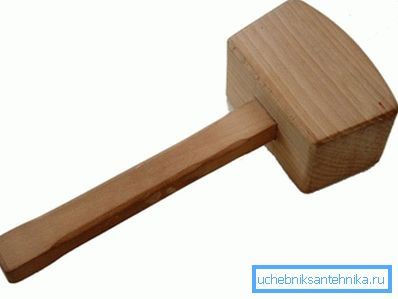

• maillet en bois;
• petit marteau;
• des pinces;
• barre de métal d'une épaisseur de 10 mm;
• ciseaux pour couper les tôles;
• les dirigeants;
• crayon ou marqueur pour marquer;
• angle en métal de 40 mm de large et 1-1,5 m de long.

Les instructions pour assembler une cheminée à faire soi-même se composent de 7 étapes consécutives:

1. Vous devez d’abord fixer un coin en métal au bord de travail de la table sur lequel vous travaillerez.. Il servira de base pour plier les tôles.

1. Le goutte à goutte est plié. C'est un bord spécial d'environ 1 cm de large, il est préférable de commencer le travail à partir du bord de la feuille, en se déplaçant progressivement vers le milieu. Donc, le métal ne glissera pas. Pliez l'élément à un angle de 45 degrés. Pour ce faire, la pièce doit être posée sur le coin préalablement boulonné et lui donner la forme souhaitée à l'aide d'un maillet.
2. La partie supérieure de la pièce doit être pliée de l'autre côté avec un angle de 90 degrés. La largeur de ce bord est de 2 cm.
3. Ensuite, selon un schéma similaire, la feuille se plie le long de la ligne axiale centrale.. L'angle de la courbe dépend du type de conception du bonnet anti-vent.

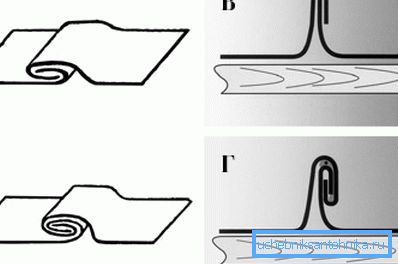

1. Après cela, sur tous les détails, les plis se plient. Pour ce faire, vous pouvez utiliser un outil spécial, le gib. (Voir aussi l'article de Brick Tube: les fonctionnalités.)

1. La prochaine étape est de faire la couverture. Ses bords sont pliés à une distance de 15 mm, après quoi il est installé sur le capuchon.
2. Ensuite, il est marqué et découpé un trou dont les dimensions coïncident avec les paramètres géométriques de la partie intérieure de la cheminée, réduits de 20 mm. Ils seront nécessaires pour arranger les bords de chaque côté. Ils ne doivent pas être baissés, mais levés.

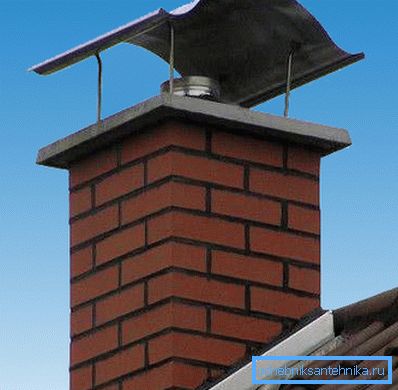

La hotte qui en résulte est fixée sur le poêle ou le tuyau d'évacuation à l'aide de boulons d'ancrage.

Cap sur un tuyau rond d'amiante

Les caractéristiques de conception d'une telle cheminée vous permettent de créer et d'installer un bouchon plus simple mais néanmoins efficace:

• un cylindre en métal est installé sur le tuyau d’amiante, fixé à l’aide de boulons et d’écrous;
• à lui avec l'aide de racks montés cône en métal, ayant une extension vers le bas.

Astuce! Pour relier les pièces entre elles, vous pouvez utiliser des rivets ou un soudage semi-automatique.

Conclusion

En concevant et en installant correctement un capuchon coupe-vent sur le tuyau, vous protégez non seulement la cheminée et le système de ventilation de l'humidité et de la neige, mais vous prolongez la durée de vie du tuyau. Dans plus de détails sur le dispositif des réseaux d'ingénierie, il est possible d'apprendre de la vidéo dans cet article.
