Comment faire une machine pour plier un tuyau de profil avec

Les tubes profilés sont un matériau répandu utilisé pour créer des meubles, fabriquer diverses structures en métal, décorer l’intérieur, etc. Ils se caractérisent par une résistance à la flexion élevée, ce qui est bon d’une part, mais d’autre part, cela complique grandement le processus de pliage pour produire une pièce courbe. Cependant, ce problème peut être résolu à l'aide d'une machine spéciale.

Si vous avez souvent à traiter avec des tuyaux en forme, alors un tel mécanisme doit nécessairement acquérir. Dans cet article, nous verrons comment confectionner vous-même une machine à cintrer un profilé, étant donné que le coût de l’équipement fini est très élevé.

Fabrication de machine

Base

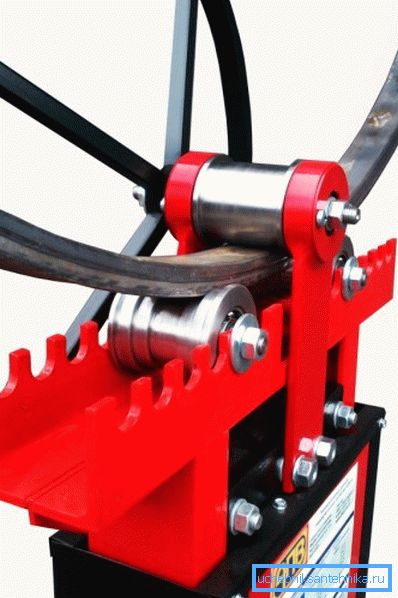

À première vue, il peut sembler très difficile de fabriquer un appareil similaire à une machine à cintrer de marque pour un tube profilé. Cependant, une personne qui sait manipuler le métal et une machine à souder est tout à fait capable. L'essentiel - aborder le travail lentement et par étapes.

Cela devrait commencer par la fabrication d'une base solide - une table en métal. Vous pouvez l'exécuter à partir d'un profilé en métal ou d'un autre matériau. Le plus important, c’est qu’il soit stable et durable, sans quoi même un mécanisme bien exécuté ne servirait à rien.

Mécanisme de fabrication

Une fois la table prête, vous pouvez procéder à la fabrication du mécanisme lui-même. Pour ce faire, commencez par préparer trois manches qui serviront à plier la pièce. Les arbres sont des rouleaux métalliques épais, ayant nécessairement un axe de rotation.

Ils peuvent être commandés en atelier ou en vente aux "brocantes". Lorsque ces pièces sont prêtes, vous devez créer un argumentaire pour le mécanisme et terminer l'assemblage.

L'instruction est la suivante:

• Tout d’abord, il est nécessaire de découper un boîtier pour un dispositif dans une feuille de métal d’une épaisseur minimale de 5 mm., qui se compose de deux trapèzes, entre lesquels sont des arbres.
• Ensuite, dans le trapèze résultant, il faut percer les axes des rouleaux. Deux puits doivent être situés au-dessus de la table et le troisième au-dessus d’eux, à égale distance de eux.
• Il convient de noter que la distance entre les deux arbres inférieurs détermine le rayon de courbure. Pour fabriquer une machine à cintrer maison destinée à un tube profilé, le design peut être compliqué et le rayon peut être ajusté. Pour cela, il vous suffit de créer plusieurs sièges pour les rouleaux, ce qui vous permettra de modifier la distance qui les sépare. L'emplacement du rouleau supérieur détermine le diamètre maximum des tuyaux avec lesquels vous pouvez travailler. Vous pouvez également régler sa position à l'aide d'une tige filetée, ce qui permet à l'arbre de se déplacer le long des guides tout en étant solidement fixé.
• Ensuite, vous devez corriger les détails du cas sur le workbench.. Cela peut être fait par soudure ou boulonnage. Dans le second cas, il est nécessaire de prévoir des oreilles pliées avec des trous venant d’en bas. La distance entre les parties du corps doit correspondre à la largeur des arbres.
• Après avoir fixé le boîtier sur la base, vous devez installer les pièces restantes..

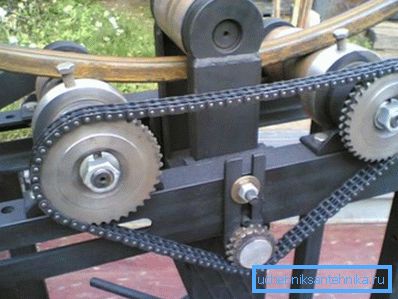

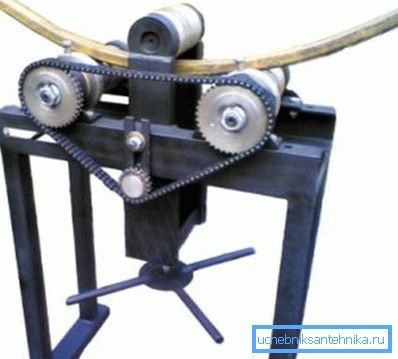

• Lorsque les arbres sont installés, veillez à leur transférer le couple.. La meilleure option est un mécanisme en chaîne. Pour cela, vous devez acheter une chaîne à trois vitesses.

Deux engrenages doivent être installés sur les arbres inférieurs. Le troisième servira de tendeur, situé en dessous entre les deux vitesses supérieures.

• Ensuite, à l'un des arbres doivent attacher une poignée pour la rotation.

La machine à cintrer le profilé est maintenant prête. Il ne reste plus qu'à obtenir le profil entre les arbres supérieur et inférieur et essayer le produit en action.

Si, à tous les stades, tout le travail a été effectué sans erreur, la fonctionnalité et la conception du produit seront entièrement conformes à la machine d'origine. Bien sûr, malgré tous les coûts nécessaires pour l’achat de pièces, le coût d’une telle machine sera beaucoup plus bas que le prix de l’équipement fini. (Voir également l'article Cintreuses de tubes pour pipelines: fonctionnalités.)

Faire un design simple

Si vous n'avez ni l'occasion ni le temps d'effectuer une machine à part entière selon le schéma décrit ci-dessus, il existe dans ce cas une option plus simple. Pour le dispositif de cette conception aura besoin de:

Astuce! S'il n'y a pas de dalle de béton, vous pouvez couler vous-même la base de béton et attendre qu'elle durcisse.

Effectuer une telle construction est très simple:

• Tout d'abord, sur la base de la nécessité de tracer un rayon de courbure.
• Ensuite, le long de la ligne de pliage, vous devez faire 10 trous à la même distance les uns des autres.
• Plus loin dans les trous, il est nécessaire de fixer les goupilles métalliques (si la base est coulée, les goupilles peuvent être bétonnées).
• Sur les deux goupilles extrêmes, il est nécessaire de réaliser un mécanisme de fixation de tuyau - il peut s’agir d’une goupille supplémentaire, d’un crochet de fixation ou autre.

Alors, le design est prêt. Pour plier un profilé, vous devez fixer son extrémité sur la broche la plus externe et plier lentement autour des autres racks. Lorsque l'élément est ancré avec la dernière broche, il doit être fixé et laissé tel quel pendant un moment.

Astuce! Pour faciliter le pliage du tuyau, il faut d’abord le chauffer.

Conclusion

Il est assez simple d’exécuter une machine à cintrer des tuyaux profilés, ayant quelques compétences pour travailler le métal. La seule chose que vous devez dépenser pour des pièces qui ne peuvent pas être effectuées indépendamment. Si vous n’avez pas besoin de plier les tuyaux en permanence, vous pouvez réaliser une conception plus simple, ce qui demandera beaucoup moins de temps et d’argent à la fabrication, bien que le pliage demande davantage d’efforts.
