Travailler à la maison ou à la campagne nécessite parfois de plier un ruban métallique, un tuyau rond ou en forme sur un certain rayon. Si cela se produit rarement, l'achat d'équipement d'usine n'a aucun sens. Dans cet article, nous allons discuter des moyens d’aider à fabriquer la cintreuse de tuyaux de ses propres conditions dans les conditions d’un chalet ou à la maison.

Un peu de théorie

Les produits les plus populaires en métal aujourd'hui sont des tubes en forme qui peuvent être utilisés pour créer:

• des clôtures;
• mobilier de jardin;
• filets;
• abris temporaires pour voitures;
• les serres;
• pose de réseaux d'approvisionnement en eau;
• garages.

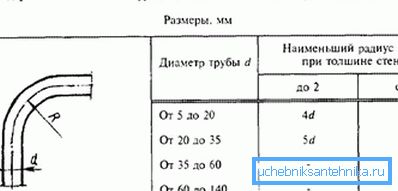

La technologie de telles structures repose sur la capacité de plier correctement les tuyaux à l’angle requis. Dans les entreprises, il existe un équipement spécial qui vous permet d'effectuer les pliages de produits sous des angles de 0 à -180?.

Dans ce cas, le travail est effectué au moyen d'électricité ou d'hydraulique. Cela vous permet de plier facilement des tuyaux de différents matériaux d'un diamètre allant jusqu'à 50 mm.

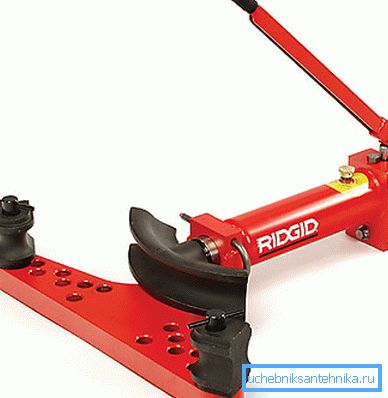

Caractéristiques de conception de l'outil

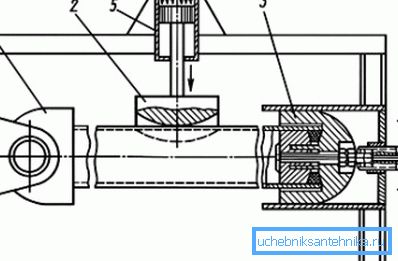

Il consiste en:

• cadres - ouverts ou fermés;
• cylindre hydraulique - il joue le rôle d'un mécanisme de force;
• barre inférieure et supérieure;
• deux tuyaux d'arrêt.

Considérez plus:

1. La version manuelle doit avoir un dispositif de pression installé sur la partie arrière du boîtier de l'équipement, une poignée et une soupape de trop-plein y sont également installées.
2. De l'huile est versée dans la partie supérieure du cylindre, dans laquelle se trouve le bouchon correspondant.

1. La barre inférieure de l'installation est vissée sur la partie filetée de la partie avant du lit, puis appuyée contre l'écrou de fixation.
2. Tige fixée avec deux vis et une serrure.
3. Pendant le fonctionnement, la tige est étendue, capable de revenir grâce à l'action du ressort logé dans le vérin hydraulique.
4. Les deux bandes du dispositif sont réalisées sous la forme d'une structure soudée.
5. Des trous sont pratiqués sur les plaques transversales, qui servent à installer les butées.
6. Au-dessous se trouvent des trous filetés pour les boulons de réglage, réglables en hauteur.

1. Le foyer de la machine est un élément en forme de goupille, il est installé dans les trous des lattes. Au milieu se trouve un «ruisseau» qui sert de butée pour un tuyau plié.
2. Les segments de cintrage sont fabriqués à partir de fonte d'acier de précision.
3. L'entraînement pour l'équipement manuel est mécanique et hydraulique, les outils électriques sont électriques.

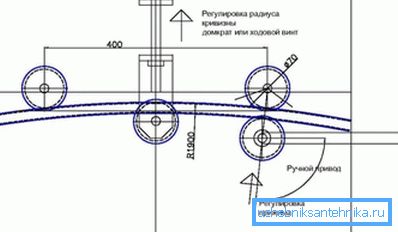

Les tubes profilés, grâce à leur conception, ont une paroi mince, ce qui permet d'économiser du métal. La section transversale de celle-ci peut être rectangulaire, en forme de carré ou d’ovale. Par conséquent, si vous réalisez vous-même les dessins de cintreuse de tubes profilés, vous devez vous rappeler qu’ils sont quelque peu différents de ceux standard.

Dans ce cas, les rouleaux doivent être choisis en fonction du profil du tuyau souhaité, qui doit être plié de manière à ne pas déformer sa section transversale.

Nous faisons la cintreuse de pipe indépendamment

En bois

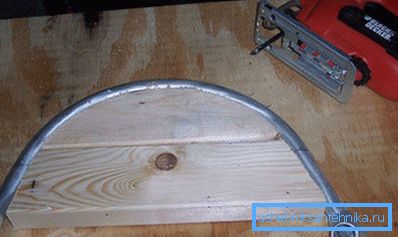

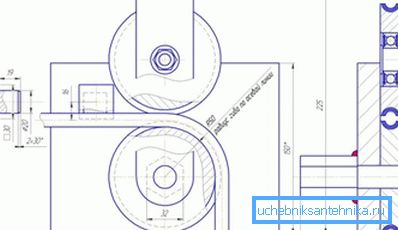

Une telle cintreuse pour tube rond est l’un des plus simples à utiliser, car vous n’avez besoin d’aucun détail particulier, par exemple un cylindre hydraulique. Il sera nécessaire de faire la moitié d'un cercle de bois, dont le rayon correspond à votre motif.

Conseil: assurez-vous que le tuyau est bien placé entre la butée et le gabarit.

Cette option s’est révélée très utile lorsqu’on travaille avec des tuyaux en aluminium et en acier. Il ne sera pas difficile de créer un modèle et il n’y aura pratiquement aucune dépense financière.

Astuce: pour différents diamètres de tuyaux, fabriquez un appareil différent.

À partir de crochets métalliques

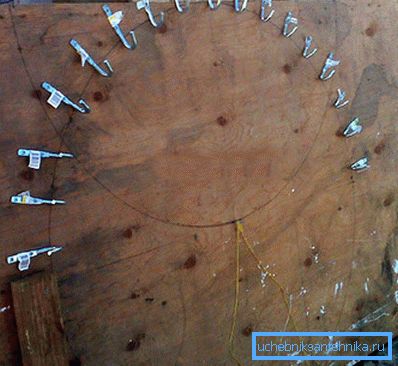

Vous trouverez ci-dessous une autre option qui vous permet de réaliser une structure de cintrage de tuyau maison sans trop de difficultés et sans coûts financiers:

1. Préparer des crochets métalliques de haute résistance.
2. Installez-les sur une base solide à une distance maximale de 50 mm les unes des autres, mais cela dépend directement du diamètre du produit que vous souhaitez courber.
3. Vous devriez avoir un demi-cercle.
4. À un bout, mettez votre paume à l'aise.

La méthode peut être considérée comme universelle, car elle vous permet de travailler avec différents diamètres et que le prix de l'appareil est bas. Pour ce faire, il suffit de réduire ou d’augmenter la distance entre les crochets pour pouvoir travailler avec des tuyaux de différentes épaisseurs.

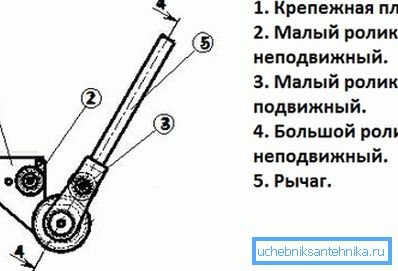

De rouleaux et cylindres

Considérons maintenant une structure plus complexe: créer une cintreuse de profilé avec vos propres mains à partir de rouleaux et un cylindre capable de cintrer la pièce à usiner à n’importe quel angle, même à 360 °. En fait, vous réaliserez vous-même une cintreuse de tuyau manuelle pour un tuyau en forme similaire à l'équipement hydraulique.

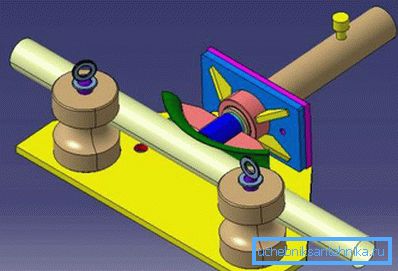

Le processus s'effectue grâce à un cylindre en rotation et à des rouleaux pour la fixation de la pièce.

La première vous donne la possibilité de changer l’angle du tuyau à votre choix, il doit donc être autorisé à se déplacer librement. Vous trouverez ci-dessous un guide pour la conception.

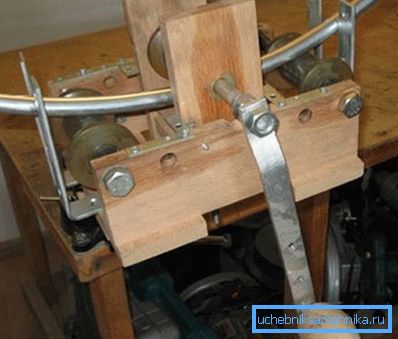

Vous aurez besoin de:

1. 2 morceaux de plaques d'acier jusqu'à 300 mm de long et 5-10 mm d'épaisseur.

1. 4 pièces de cornières en acier avec tablettes 50x50 mm.

1. Préparez un gabarit en bois composé de planches jusqu’à 30 mm d’épaisseur.

1. Prenez une plaque d’acier et fixez-la à sa face inférieure.

1. Fixez les coins jusqu’à 300 mm de long sur la base de la structure pour plus de durabilité.

1. Souder une deuxième plaque d'acier sur le dessus.

1. Faites un trou dedans - une perceuse ou une soudure, avec un diamètre supérieur au diamètre de la vis qui y sera installée. La fonction du boulon est de servir de support au matériau à plier.

1. Fixez les coins et les rouleaux de guidage sur la plaque supérieure en les orientant vers l’intérieur de la structure.

La cintreuse de profil que vous avez fabriquée de vos propres mains permettra de modifier l'angle d'un produit profilé.

Conclusion

Dans cet article, vous avez appris à fabriquer vous-même une cintreuse de tuyau pour un tuyau standard et un tuyau profilé. On a parlé de trois modèles pouvant être fabriqués indépendamment pour une petite somme d’argent. Le choix de chacun dépend en premier lieu du diamètre et de la quantité de la pièce à usiner; la disponibilité des matières premières y joue également un rôle important.
