Déflecteur de tuyaux - de quoi s'agit-il et pourquoi est-il

Tout le monde ne sait pas ce qu'est un déflecteur, mais tout le monde a remarqué des hottes en forme de parapluie recouvrant les cheminées de certaines maisons. Cette conception s'appelle le «déflecteur», ce qui signifie «réflecteur». Ensuite, nous examinerons de plus près cet élément de la cheminée, son but et étudierons comment fabriquer vous-même un tel appareil.

Pourquoi avez-vous besoin d'un déflecteur

La conception du déflecteur est assez simple: le plus souvent, il consiste en une courte coque avec un parapluie, qui est placé sur le conduit de cheminée. Le déflecteur est également appelé une girouette ou une boîte à fumée (découvrez ici comment les conduites d’égout sont remplacées).

Faites attention! La brume a non seulement une fonction pratique, mais est également un élément architectural ancien. Certaines variantes de sa performance à ce jour restent une véritable œuvre d'art.

En ce qui concerne son objectif pratique, la cheminée est principalement destinée à améliorer la poussée en déviant le flux d’air. D'où son nom est "réflecteur". Lorsque le vent se réfléchit, une zone de basse pression apparaît devant la cheminée, ce qui entraîne une augmentation de la poussée.

Des études ont montré que l'utilisation d'une cheminée, même la plus simple, augmente l'efficacité de toute cheminée de 20% et que son efficacité ne dépend pas de la direction du vent ni des autres conditions.

Cependant, ce n’est pas sa seule fonction, il est judicieux d’installer des déflecteurs sur les cheminées pour d’autres raisons:

• Protège la cheminée des précipitations.
• Empêche les débris d'entrer dans le tuyau.
• Empêche la pénétration des êtres vivants.
• Protège le matériau de toiture des étincelles volantes.

Types de déflecteurs

Dominic est récemment venu en tous genres.

Ils peuvent différer:

• Forme de chapeau;
• La construction;
• Matériaux dont sont faits, etc.

Par conséquent, dans la suite, nous examinons de plus près leurs espèces.

Formulaire

Maintenant, les majuscules des formes suivantes jouissent de la plus grande popularité:

• Avec un bonnet plat;
• Hanche;
• Avec un chapeau semi-circulaire;

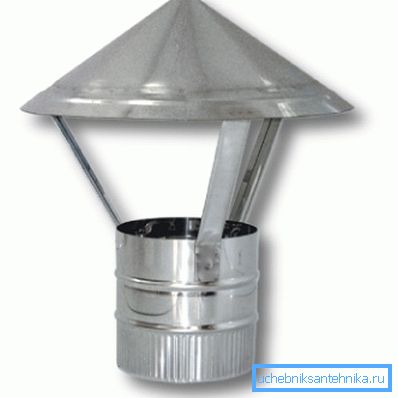

• Conique;
• Hanche.

Astuce! Le choix du déflecteur dépend en grande partie de l'architecture du bâtiment; par exemple, les déflecteurs en cuivre à chapeau plat sont généralement utilisés sur les maisons construites dans un style moderne. Sur les bâtiments modernes, les bouchons avec un bouchon semi-circulaire ont une meilleure apparence.

Matériaux

Quant aux matériaux pour les cheminées, ils sont le plus souvent en fer galvanisé. Certes, récemment, il existe des produits recouverts d'émail ou même une couche de plastique.

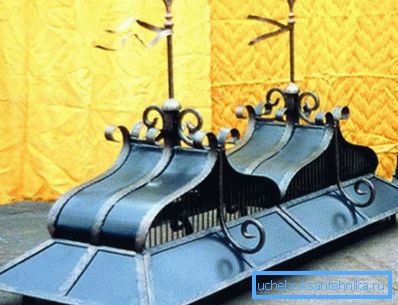

Rarement trouvé girouette de cuivre. Comme la décoration du toit est généralement utilisé des produits forgés, qui peuvent avoir une variété de formes. Bien sûr, le prix du designer flyuharok peut être très élevé.

Des constructions

Les conceptions de ces dispositifs, il y en a plusieurs, les plus populaires récemment sont les suivantes:

• TsAGI;
• Déflecteur Grigorovich;
• "Dent de fumée";
• Ouvrez Astato;
• Sphérique avec rotation;
• Rond "Voller";
• Star "Shenard".

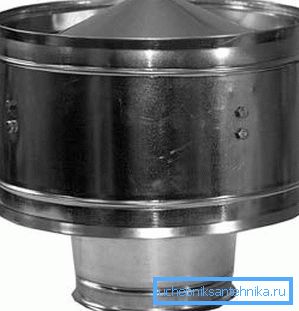

Le déflecteur de ventilation le plus courant est une cheminée TsAGI. Par conséquent, considérons, à titre d'exemple, sa structure.

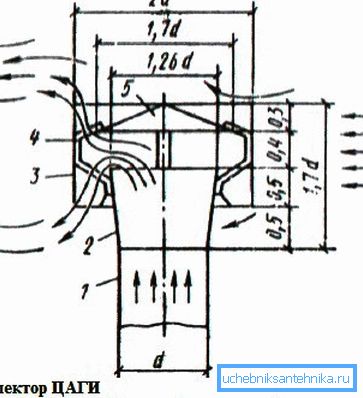

Donc, cette conception comprend les éléments suivants:

• Entrée
• Déflecteur de logement;
• Diffuseur;
• Supports;
• Parapluie.

Fabrication de flyugarki

Il est à noter que vous pouvez faire un déflecteur sur la cheminée de vos propres mains et qu’il n’y a rien de compliqué. Il suffit de préparer une feuille de métal et de compléter le dessin, après quoi couper les pièces et les assembler.

Par exemple, le déflecteur à effectuer soi-même pour un tuyau rond est le suivant:

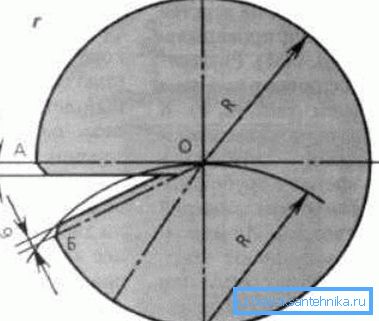

• D'abord, vous devez dessiner un cercle sur la feuille. Son rayon doit être supérieur au rayon de la cheminée.
• Ensuite, à travers le centre du cercle, des lignes médianes perpendiculaires doivent être tracées.. Ensuite, au point d'intersection O1, il est nécessaire de placer le pied d'un compas et d'effectuer une encoche B, le rayon de l'encoche doit être égal au rayon du cercle. Le point d'intersection du serif doit être relié par une ligne au centre du cercle.
• Ensuite, vous devez couper un cercle et un segment de AOB dedans, ce qui vous permettra d'obtenir un cône. Il faut laisser les bords pour le pli.
• Ensuite, la pièce finie doit être enroulée dans un cône et ramasser les bords.
• Ensuite, vous devez riveter les quatre supports sur le cône et installer le produit sur les tuyauxy Pour le fixer, il est possible de percer des trous dans les racks et une cheminée et de fixer la structure avec des boulons ou des vis.

Le déflecteur d'une cheminée carrée ou rectangulaire avec ses propres mains est le suivant:

• Tout d’abord, il est nécessaire de couper un rectangle d’acier d’une taille telle qu’il puisse chevaucher l’ouverture du tuyau lorsqu’il est plié.
• Pour décorer une cheminée, il est nécessaire, de part et d'autre, de faire des coupes obliques identiques, situées à la même distance, ce qui permettra d'obtenir des segments trapézoïdaux.
• Ensuite, vous devez fabriquer quatre supports en acier et les fixer avec des rivets aux coins du rectangle.
• Les extrémités des montants sont pliées comme indiqué sur le schéma et un trou y est percé.
• Le rectangle doit être cintré et inséré dans la cheminée. Pour fixer la structure, vous devez percer des trous dans la cheminée et insérer des clous ou des goupilles dans les trous des entretoises de la cheminée.

Ce travail est terminé. Nous avons examiné les modèles les plus simples de flyugarok. Si vous le souhaitez, vous pouvez effectuer des déflecteurs plus complexes et même les décorer avec une girouette.

Conclusion

Le déflecteur est un élément important de la cheminée, car il augmente non seulement les envies de fumer, mais évite également un certain nombre de problèmes liés à son colmatage. En outre, il peut jouer un rôle important dans la conception de la maison en mettant l'accent sur son appartenance à un style particulier. De plus, un tel dispositif peut même être fabriqué de manière indépendante (voir aussi l'article Types de canalisations d'égout et raccordements: critères de sélection).

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
