La cintreuse - caractéristiques de l'outil et de sa propre

Souvent, lors de l'exécution de divers travaux dans le pays ou dans le garage, il est nécessaire de courber le tuyau autour d'un certain cercle pour obtenir la forme géométrique correcte. Obtenir un tel résultat n’est possible qu’à l’aide d’un outil spécial. Toutefois, l’achat d’un appareil pour plusieurs opérations sera coûteux. Pour aider à résoudre ce problème, dans cet article, nous verrons comment fabriquer vous-même une cintreuse de pipe.

Caractéristiques de l'équipement

But de l'appareil

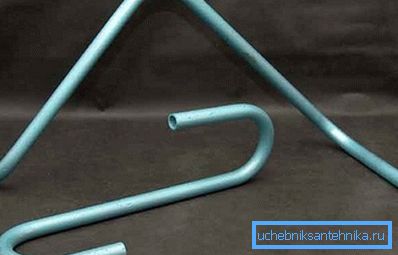

Dans la fabrication de diverses structures métalliques, telles que des kiosques, des serres, des clôtures, des meubles de jardin, etc., les tubes profilés sont très populaires car ils sont des matériaux durables, abordables et durables. Cependant, la technologie de fabrication de certaines de ces structures exige que les tuyaux soient pliés à un certain rayon ou à un certain angle. De plus, un pliage peut être nécessaire lors de l'installation du pipeline.

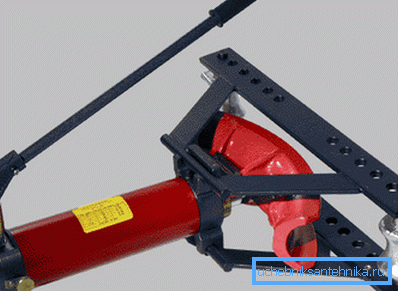

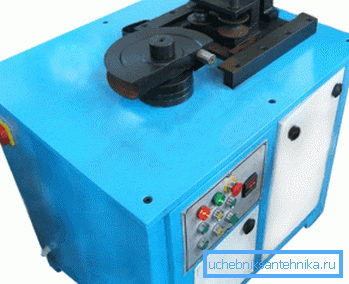

Il est impossible d'effectuer une telle opération avec vos mains, mais la cintreuse vous permettra de vous acquitter de cette tâche sans trop de difficultés. Avec elle, vous pouvez plier les tuyaux à un angle compris entre 0 et 180 degrés. Le plus souvent, dans de tels dispositifs utilisés entrainement électromécanique ou hydraulique.

Je dois dire que cet outil est assez polyvalent, car il vous permet de plier divers types de tuyaux:

• Chaufferies;
• Gaz;
• Plomberie;
• Profil, etc.

Quant au matériau, ils peuvent être fabriqués à partir de:

• Sont devenus;
• Le cuivre;
• L'aluminium;
• Métal-plastique.

Le seul diamètre du tuyau ne doit pas dépasser deux pouces. En conséquence, la portée de cet outil est très vaste.

En particulier, il est utilisé:

• Dans les chaufferies;
• Stations d'essence;
• Lors de l'installation de systèmes de chauffage et de plomberie, etc.

Types de luminaires

Avant de procéder à la fabrication de l'outil, déterminez quels types de cintreuses existent:

De plus, tous les outils existants diffèrent en termes de conditions de fonctionnement pour:

• Manuel - utilisé pour un usage domestique ou directement sur le site d'installation des tuyaux.

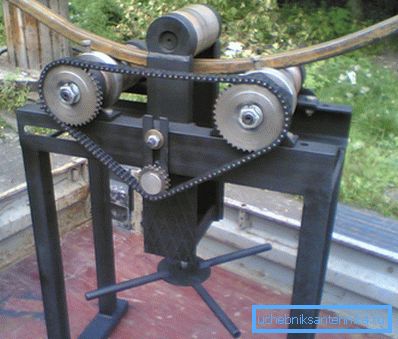

• Stationnaire - sont des machines utilisées dans des entreprises où le cintrage de tubes fait partie du processus.

Astuce! Si vous avez besoin d'un grand rayon de tuyau, par exemple pour la fabrication d'une serre à effet courbé, abaissez les planches et coupez un demi-cercle du rayon souhaité. Après cela, vous pouvez contourner le tuyau avec vos propres mains autour de cet appareil.

Fabrication d'outils

Il est assez simple de réaliser un simple dispositif de pliage.

La seule chose dont vous aurez besoin est quelques compétences en plomberie, ainsi que quelques outils:

• Machine à souder;
• Bulgare;
• Ruban à mesurer et un crayon.

En ce qui concerne les matériaux, vous aurez besoin de plusieurs tôles de 3 et 10 mm d'épaisseur, ainsi que de plusieurs barres d'acier.

Ainsi, l'instruction ressemble à ceci:

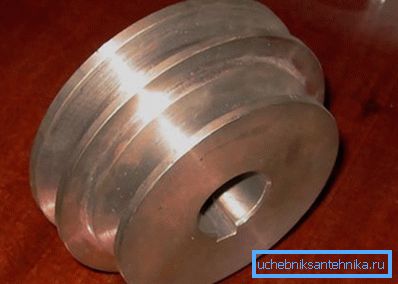

• La première étape consiste à préparer les poulies. Pour rendre le périphérique universel, c'est-à-dire Pour les tuyaux de différents diamètres, il convient d'utiliser deux poulies triples: une paire pour les tuyaux d'un demi-pouce, une paire pour les tuyaux en pouces et une paire pour les tuyaux à trois quarts. Immédiatement, je dois dire que pour acheter de telles poulies ne fonctionnera pas, il faut donc les commander à l’atelier.

De chaque côté de la roue, il devrait y avoir un évidement correspondant à la moitié du diamètre du tuyau. Le rouleau fixe doit avoir un diamètre minimal, car il dépend du rayon de courbure minimal.

• Ensuite, vous devez réaliser une base en métal d’une épaisseur d’environ 10 mm, qui est une plaque carrée percée de trous aux coins, à fixer à la table.
• Ensuite, au centre de la plaque, il est nécessaire d'installer par soudage une goupille dont le diamètre doit correspondre au diamètre intérieur de la petite poulie triple.
• Après que le lit soit prêt, il est nécessaire d'exécuter le mécanisme de rotation. Pour ce faire, vous devez tout d'abord faire bouillir la partie en forme de U de deux plaques de métal. La hauteur des jambes de la pièce doit correspondre au diamètre de la petite et de la grande poulie, de sorte qu’à cette distance, une grande poulie mobile et la moitié de la charge fixe s’adaptent parfaitement.
• Une poignée d'environ 25 cm de long est soudée au sommet de la pièce, sur laquelle est ensuite placé un tube faisant office de levier.
• Ensuite, une grosse goupille est installée sur le bord de la pièce, qui est fixée avec des goupilles fendues. Une petite poulie est placée sur la broche de base avec toute la structure.
• Maintenant, il ne reste plus qu’à effectuer l’emphase - pour cela, une autre goupille est soudée et une poulie est posée dessus.

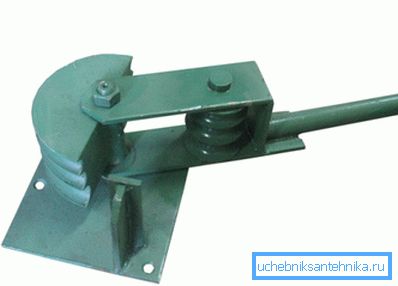

Le processus de fabrication des pièces est terminé. Maintenant, il ne reste plus qu'à fixer l'outil sur la table et vous pouvez commencer à plier les tuyaux.

Astuce! Pour empêcher le tube de s’aplatir pendant la flexion, il doit être rempli de sable et les extrémités doivent être hachées avec du papier absorbant.

Conclusion

Chaque maître de maison peut fabriquer lui-même une cintreuse manuelle. Bien sûr, cette opération prendra du temps, mais cet outil est vraiment utile et, bien sûr, il sera utile plus d’une fois sur la ferme.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
