Machine à cintrer les tuyaux: comment façonner rapidement et

Souvent, lors de l'installation d'un nouveau système de chauffage ou de plomberie ou lors de leur réparation, il est nécessaire de plier le tuyau à n'importe quel angle. Emporter en usine une machine fixe est trop coûteux et prend beaucoup de temps.

Ce qui suit décrit la technologie de cintrage de tuyaux de divers matériaux dans l’environnement domestique.

Types d'équipement de cintrage manuel de tubes

Selon le mode de fonctionnement, les cintreuses de tubes portables pour plier les tuyaux sont divisées en tels types.

Conception de la machine

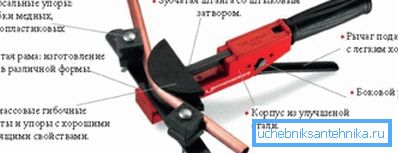

1. Analogues à l'arbalète. Ils utilisent une forme spéciale (motif), destinée aux produits avec différentes sections.
2. Attachements de printemps. Lors de leur utilisation, un ressort est inséré dans le produit, ce qui permet de plier les tuyaux en aluminium, en plastique et en métal-plastique sans déformation.

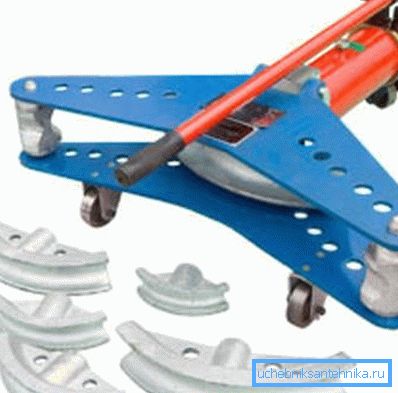

3. Appareils segmentés. Dans ce cas, la flexion est obtenue à l'aide de segments amovibles, en tirant le produit sur lui-même. La machine dispose d'un ensemble de modèles conçus pour créer différents rayons.
4. Dorn pour plier les tuyaux vous permet de traiter des éléments à paroi mince et de créer de petits rayons.

Par le type de lecteur produit les périphériques suivants.

1. Les machines musculaires (manuelles) sont utilisées pour traiter des tuyaux avec une petite section de métaux non ferreux, d'acier et de plastique.

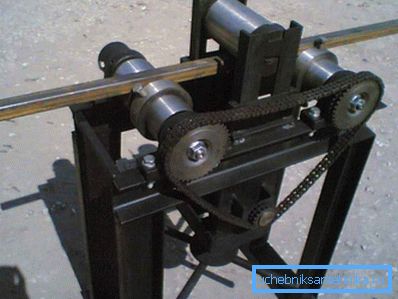

2. Les appareils hydrauliques permettent de plier des produits d’un diamètre allant jusqu’à 70/75 mm.
3. Les contreparties électromécaniques garantissent des angles et des rayons de cintrage précis. Ils conviennent aux produits de tous les diamètres.

Faites attention! Pour des conditions de vie optimales, outils à main. Il plie des tuyaux en cuivre, aluminium, acier et métal-plastique ayant un diamètre de 10 à 25 mm.

Comment plier un tuyau avec un appareil manuel

Vous trouverez ci-dessous une méthode de cintrage de tuyau à l'aide d'un appareil segment.

1. Définissez l'angle de rotation souhaité sur l'outil.
2. Tenez-le dans un étau ou prenez-le dans vos mains.
3. Insérez le tube dans le luminaire.
4. Commencez à réduire sa poignée à l'état souhaité de l'élément.

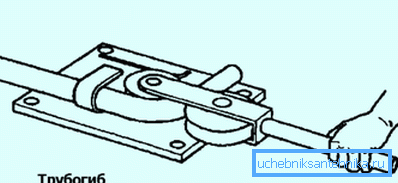

La machine Volnova, ainsi nommée d'après son inventeur, est encore plus pratique pour cintrer des tubes minces à froid.

1. Insérez votre propre élément entre les rouleaux de sorte qu’un côté de celui-ci se trouve dans la pince.
2. À l’aide de la poignée, faites pivoter la sangle autour du rouleau. Il ne bougera pas jusqu'à ce que le pli désiré soit obtenu.
3. Remettez la poignée dans sa position initiale.
4. Sortez l'article.
5. Serrer son long côté dans la pince.
6. Pliez le côté court du produit.

Pliage de tuyaux en métal et plastique et en aluminium

La flexion des tuyaux en aluminium est le plus souvent utilisée pour les virages de «sols chauds».

Il faut se rappeler que pour chaque 1/2 des centimètres pliés ne doit pas dépasser 15 °.

Ressorts spéciaux

La douceur du métal et du plastique constitue dans la plupart des cas un avantage des tuyaux. Cependant, parfois, il se transforme en un moins. Par exemple, lorsque les produits doivent se plier le long de rayons approximativement égaux à leur section. Un petit rayon de courbure conduit souvent à la rupture de l'élément.

Cela conduit à un fort rétrécissement de la section transversale et donc à la perméabilité des tuyaux. Sur le site de la fracture, les couches externe et interne du produit sont partiellement détruites.

Parfois, cela entraîne des dommages à la couche de renforcement et à la rupture de la paroi du tuyau.

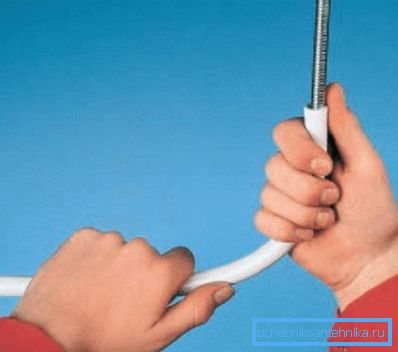

Faites attention! Il est possible d’éliminer les problèmes décrits si un ressort est utilisé pour plier des tuyaux en métal-plastique. Ce dispositif assure une courbure uniforme du produit, sans plis sur tout le rayon de rotation.

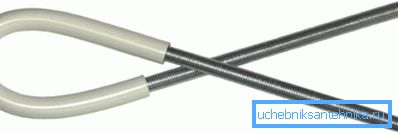

1. Les ressorts sont fabriqués par paires: l'appareil combine les parties intérieure et extérieure. Pour chaque diamètre de tuyaux produit sa propre paire.
2. L'instruction recommande de choisir des ressorts en fil plat plutôt qu'en fil rond. Un tel dispositif détruira moins l’espace intérieur des produits en polyéthylène souple.
3. L'intérieur de l'appareil a une extrémité conique. Cela simplifie son mouvement vers la zone de pliage. L'autre côté du printemps a une boucle.
4. Un fil ou un cordon s’accroche à lui, l’aide est retirée après utilisation.
5. Le ressort externe d'un côté a une extension qui ressemble à un entonnoir. Il est conçu pour faciliter le déplacement de l'outil vers la zone de pliage.

Travailler avec l'appareil

Les tuyaux en métal-plastique ont une faible rigidité.

Cette qualité simplifie leur flexion.

1. Après avoir plié le tuyau à l’angle désiré, vous pouvez le reprendre légèrement. Ainsi, vous relâchez le ressort intérieur et retirez-le calmement sans détruire la couche interne de polymère du produit.
2. L'emplacement de l'intérieur de l'appareil ne peut pas être vérifié visuellement. Par conséquent, vous devriez suivre la longueur du fil qui y est attaché. Ce paramètre + la longueur du ressort lui-même seront égaux à la distance souhaitée de l'extrémité du tuyau au point de courbure.
3. Alumoplastic ne doit pas être plié immédiatement mais à l’aide de quelques mouvements de balancement. Cela garantit que l'intérieur du plastique n'hésitera pas et sera réparti uniformément le long du rayon de courbure.

Cintrage de tubes d'acier

Plier l'élément en acier peut non seulement le montage d'usine pour plier des tuyaux.

Il existe des méthodes "populaires" de traitement des éléments.

1. Fixez l'élément dans un étau classique.

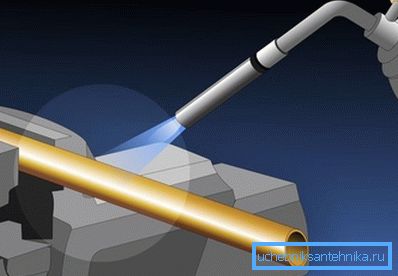

2. Chauffer le pli avec un appareil de chauffage à gaz.
3. Vous pouvez commencer à former l'angle souhaité du produit.

Faites attention! Vous pouvez savoir si le tuyau est suffisamment chauffé par sa couleur. S'il est devenu écarlate, alors il est temps d'agir. Il convient de noter que la méthode de chauffage n'est pas applicable aux produits galvanisés.

Quelques mots sur la manière de plier un tuyau profilé (de forme carrée, rectangulaire) avec une petite section.

1. Poncer l'élément.
2. Fermez ses extrémités avec des chevilles en bois.
3. Remplacez les supports sous les deux côtés du tuyau.
4. Commencez à tapoter doucement avec un maillet en caoutchouc au centre de l'élément, en lui donnant la forme souhaitée.

Pliage de tuyaux en plastique solides

L'équipement pour plier des tuyaux en plastique peut également être remplacé par un simple appareil.

1. Fabriquez un cadre de fibres pour donner à l’élément la forme souhaitée.
2. Poncer la pièce avec de la toile émeri.
3. Sur la machine à mouler, fabriquez une coque en silicone pour la pièce en plastique. Il est nécessaire de fixer le tuyau sur le mandrin et de protéger le produit des dommages.
4. Insérez le tuyau PP ou PE dans la coque.
5. Fixez-le dans la tonnelle.
6. La conception résultante est définie sur la machine à mouler.
7. Après chauffage, le plastique deviendra mou et se déposera sur le mandrin, obtenant ainsi la forme souhaitée.
8. Attendez 10/12 minutes.
9. Retirez le produit de la conception et laissez-le refroidir complètement.

Le prix d'un tel traitement précis sera très faible.

Conclusion

Une fois les informations obtenues maîtrisées, vous apprendrez à vous plier aux conditions de vie du tuyau. Ils peuvent être fabriqués dans différents matériaux et avoir un diamètre différent. La vidéo de cet article vous aidera à comprendre les subtilités du processus.
