Matériel de soudage de tuyaux en cuivre: caractéristiques de

Depuis plus de 100 ans, les communications depuis le cuivre sont en demande constante. Certains les choisissent comme un indicateur de prospérité, d’autres sont attirés par une durabilité enviable, mais quoi qu’il en soit, les tubes en cuivre, dans tous les domaines, se distinguent par des performances élevées et la facilité d’installation de leurs propres mains.

Malgré le fait que ce matériau ne puisse pas être qualifié de décision budgétaire, les rumeurs selon lesquelles le coût de l’organisation de la plomberie ou du chauffage à partir de cuivre est fabuleusement élevé sont grandement exagérées.

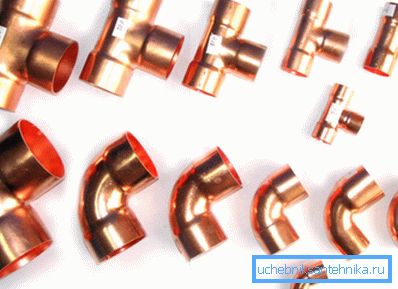

Les tuyaux coûtent vraiment de l'argent, mais les raccords et autres connexions sont beaucoup moins chers que les produits en polypropylène de haute qualité. Plus outil pour souder des tuyaux en cuivre a un prix abordable.

Ce dont vous avez besoin pour souder

L’acteur principal du raccordement permanent de ces produits est peut-être un brûleur à gaz pour le brasage des tuyaux en cuivre.

Mais nous en parlerons en détail un peu plus tard, et nous allons maintenant parler d’adaptations auxiliaires et non moins nécessaires.

• Pour une coupe de tuyau précise, les professionnels utilisent un outil de coupe de tuyau spécialisé.. Il est équipé d'une fraise en matière très résistante offrant une coupe de haute qualité. Le prix de l'appareil dépend du diamètre des produits avec lesquels il peut travailler. À la maison, vous pouvez utiliser une scie à métaux pour le métal, il est pratique de la couper, mais la coupe ne sera pas tout à fait égale.

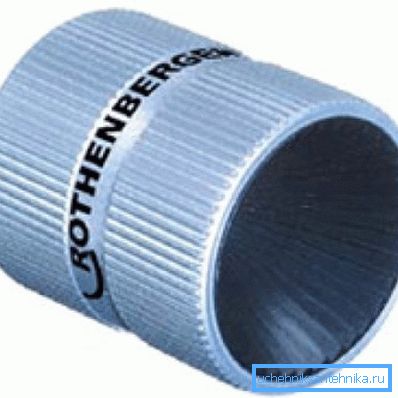

• Le prochain outil important peut être considéré comme un phasmodus. Il est nécessaire pour le chanfreinage, c’est-à-dire les bavures et les irrégularités du bord du tuyau coupé. Sans cet appareil, la jonction des éléments serait assez problématique, plus les puces pourraient pénétrer à l'intérieur du système. Vous pouvez utiliser le fichier, mais il est long et compliqué.

Important: 2 types de produits sont fabriqués, le sélecteur de faces rondes est plus pratique, mais il n’est conçu que pour un diamètre jusqu’à 36 mm. Un pick-up de type crayon peut fonctionner avec n'importe quelle section, mais vous devez posséder certaines compétences pour l'utiliser.

• Le détendeur de tuyaux est un appareil très pratique. Le fait est que le matériel de câblage est généralement de même section et que, pour connecter deux tuyaux identiques, utilisez un manchon de transition. En présence d'un détendeur de tuyau, l'une des deux extrémités connectées de la ligne peut être légèrement écartée et permettre une connexion fiable sans utiliser de raccords supplémentaires.

Important: le détendeur est amené dans le tuyau à une profondeur d'au moins 1 diamètre. Ainsi, il est possible de pousser les parois de l'alliage tendre, si les parois sont épaisses ou si l'alliage de cuivre est suffisamment élastique, le bord du produit doit être brûlé.

Brûleur à gaz compact manuel

Comme mentionné précédemment, l'outil de travail principal est un brûleur à gaz pour le brasage de tuyaux en cuivre. La gamme ici est assez large. Pour les amateurs, sur les petits volumes, une petite torche au propane jetable est utilisée pour le soudage des tuyaux en cuivre.

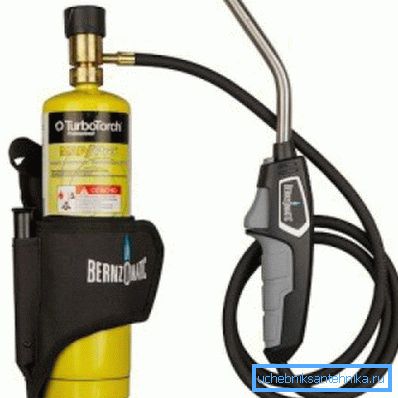

Il existe des modèles semi-professionnels et, enfin, sur les grands chantiers, les professionnels utilisent un appareil mobile pour souder des tuyaux en cuivre.

L'apparition sur le marché de brûleurs à main montés sur une petite bouteille de gaz a ouvert de vastes perspectives pour la construction du système avec vos propres mains. La compacité du produit détermine la commodité de travailler dans des endroits difficiles d'accès, tels que les salles de bain ou les cuisines.

Ces brûleurs peuvent être remplis avec différents mélanges de gaz, avec différentes températures de combustion. Tout dépend du type de brasure et des alliages à monter.

Sur le support se trouve une vanne spéciale à l'aide de laquelle la longueur et la focalisation de la flamme sont réglables. De plus, cet ensemble est équipé de plusieurs buses amovibles, ce qui permet de contrôler la vitesse de chauffage du matériau.

La sécurité du travail est assurée par un clapet anti-retour intégré. Les torches manuelles sont des outils complètement autonomes, elles n’ont pas besoin d’éléments d’alimentation supplémentaires. Avec leur aide, avec certaines compétences, vous pouvez faire des coutures hautement professionnelles.

Des modèles équipés d'un réflecteur de flamme sont produits, ce qui permet des économies de gaz et un chauffage de surface uniforme.

Équipement professionnel

Un appareil professionnel pour souder des tuyaux en cuivre, comme la plupart des équipements spécialisés, est plus encombrant. Si un mélange gaz-air est utilisé pour le chauffage dans une pulvérisation manuelle autonome, les professionnels soudent souvent le mélange gaz-oxygène. La température de combustion est beaucoup plus élevée ici. Une torche peut donc être utilisée pour souder des tuyaux en cuivre avec une brasure dure.

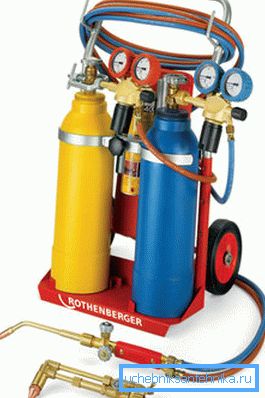

L'ensemble de l'installation repose sur un petit chariot mobile et consiste en 2 bouteilles de gaz contenant du propane butane et de l'oxygène. Dans certains cas, l'acétylène peut être utilisé à la place du propane-butane. L'oxygène, quant à lui, remplit la fonction d'un agent oxydant actif, tandis que le gaz est fourni à un brûleur professionnel par le biais de tuyaux à gaz spéciaux.

Important: dans certains cas, pour le soudage avec des matériaux fusibles, l'utilisation d'un fer à souder électrique spécialisé est autorisée.

Compositions de brasage

Pour un bon assemblage, une soudure est également requise pour le soudage de tuyaux en cuivre avec une température de chauffage optimale. Visuellement, il ressemble à un fil ordinaire d’une section de 2 à 6 mm.

Son point de fusion est légèrement inférieur à celui d'un tuyau en cuivre. En raison de l'effet capillaire, quand il fond, il s'écoule entre les tuyaux, formant un joint rigide, résistant et durable.

Les soldats sont durs et mous.

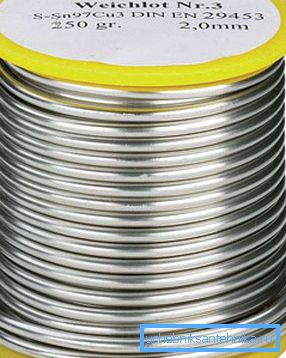

• Pour l’installation de systèmes de chauffage, on utilise souvent une soudure ordinaire à l’étain. Il fait référence à un bas point de fusion et est capable de fournir une connexion fiable à des températures allant jusqu'à +180 ° C.

Important: la soudure à base d’étain contient un certain pourcentage de plomb. Pour cette raison, son utilisation est interdite dans les systèmes transportant de l'eau potable.

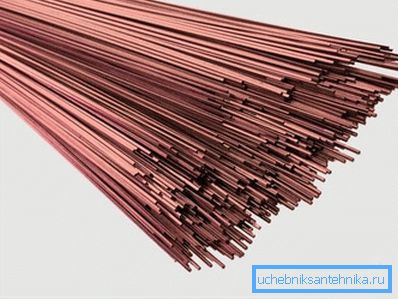

• Les systèmes de climatisation et les tuyaux dans les chambres de congélation à basse température sont connectés à l'aide d'une brasure solide cuivre-phosphore, dans laquelle se trouvent des inclusions d'argent. Lors du soudage d'un pipeline en cuivre pur, la soudure au cuivre-phosphore ne nécessite pas l'utilisation supplémentaire de fondant. Si le tuyau contient plus de 10% de nickel ou si vous devez souder du bronze à l'aluminium, la composition en cuivre-phosphore ne fonctionnera pas.
• Dans de tels cas, les composés d'argent sont utilisés, plus le pourcentage d'argent est élevé, meilleure est la soudure. Par exemple, un composé contenant jusqu'à 35% d'argent est nécessaire pour la combinaison avec le fer.

• Le flux pour le soudage des tubes en cuivre est utilisé dans le cas de la connexion avec d'autres métaux, laiton, bronze ou fer. Il permet une meilleure adhésion de la surface du matériau et empêche la formation d'oxydes. Sa consistance est différente, à la fois sous forme de liquide et sous forme de gels. Appliquer avec un pinceau et après le travail, essuyer avec une éponge humide ou rincer à l'eau.
• Pâte maintenant largement utilisée pour le soudage de tubes en cuivre, on peut parler de flux amélioré. Selon le but, la pâte contient de la poudre à souder en poudre, un liant et un fondant pour améliorer l'adhérence. L'application d'une telle solution sur la surface permet une adhésion rapide et de haute qualité. Ces pâtes ne contiennent pas de plomb, elles peuvent donc être utilisées partout.

Quelques mots sur la technique de soudure

Tout travail soudé nécessite une préparation du matériau. Indépendamment du fait que le flux, la pâte ou le travail seront effectués sans ces composés, la surface du tuyau, dans tous les cas, doit être nettoyée. Pour ce faire, utilisez une brosse à métal ou une éponge spéciale.

Conseil: Les experts ne recommandent pas de nettoyer la surface avec un papier abrasif ou un autre matériau abrasif. Étant donné que les particules abrasives peuvent réduire considérablement la qualité de la connexion.

Pour les systèmes de chauffage domestiques ou l'alimentation en eau, vous pouvez vous passer des raccords, mais vous aurez besoin d'un extenseur pour le raccordement. La dilatation est réalisée de manière à ce que l’espace entre les parois des tuyaux à assembler soit compris entre 0,025 et 0,125 mm.

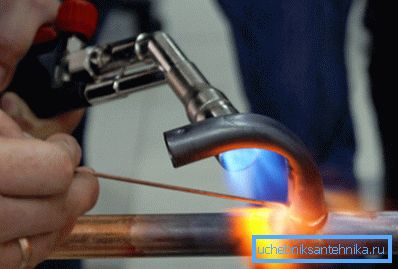

Ensuite, passez à réchauffer la connexion. L'instruction exige que le chauffage soit uniforme. Il n'est pas nécessaire de ramener le métal au point de fusion, cela peut par la suite entraîner un défaut de travail ou une diminution des caractéristiques du composé.

Pour que la soudure soit répartie uniformément sur toute la zone de contact, il est nécessaire qu'elle fonde au contact du métal chauffé. Il n'est pas nécessaire de chauffer la brasure elle-même avec une torche, car si le métal n'est pas suffisamment chauffé, une connexion de bonne qualité échouera. Le produit refroidit, généralement dans l'heure.

La vidéo de cet article montre les subtilités de la soudure.

Conclusion

Des années d'expérience dans l'assemblage de produits en cuivre montrent que le choix de la soudure et des matériaux connexes est le plus difficile pour les débutants. Le processus de brasage est facile à maîtriser, l'outil de brasage en cuivre est peu coûteux et, sous la supervision d'un mentor, toute la science peut être appréhendée en une journée (voir aussi l'article Tuyaux et raccords en polypropylène: caractéristiques, normes, conseils d'installation).
