Nous utilisons le dispositif pour le soudage de tuyaux en

Si vous ne vous connectez pas au fabricant, vous pouvez répondre en un mot à un professionnel: il s’agit d’un fer à souder, où la présence d’un thermostat est fournie et le kit comprenant des pointes revêtues de téflon.

Mais, encore une fois, un tel outil est assez coûteux (beaucoup dépend de la marque), et même de très bons maîtres se débrouillent parfois avec des buses standard, car cela n’affecte en aucune manière le résultat final. Mais nous en reparlerons plus en détail afin que vous puissiez choisir vous-même et vous proposerons également une démonstration thématique de la vidéo présentée dans cet article.

Soudage de tuyaux en polypropylène

Vue d'ensemble des fers à souder et des buses

Note Complet avec un fer à souder sont généralement fournis à partir de 3 buses ou plus conçus pour différentes tailles de tuyaux. L'ensemble minimum comprend deux ou trois pointes pour le polypropylène de 20 mm, 25 mm et 32 ​​mm, mais souvent plus. Il existe également des buses pour les tuyaux avec une section externe de 16 mm.

• L’appareil électrique pour le soudage de tubes en polypropylène TEMP PPT-1200 a un type de chauffage périodique, c’est-à-dire que la température du chauffage, la partie avant de l’unité est contrôlée par un thermostat, où le chauffage maximal est de 300 ° C.. Le fer à souder de puissance 1200W, qui convient tout à fait au câblage domestique avec un fusible automatique 16A. Buses fournies complètes, ordinaires, sans revêtement de téflon.
• L’appareil fonctionne sur 220 V et chauffe jusqu’à la limite souhaitée en environ 10 minutes si la température ambiante est d’au moins 18-22 ° C.. Le kit comprend également une clé hexagonale (pour la fixation des buses), un tournevis et 3 buses dans un boîtier en métal.

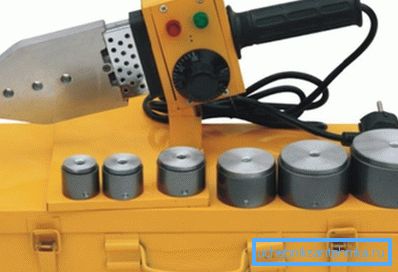

• L’unité électrique pour le soudage du polypropylène PROTON PPT-1200 a un type de chauffage périodique, c’est-à-dire que la température du chauffage, la proue de l’unité est contrôlée par un thermostat, où le chauffage maximal est de 300? C. Le fer à souder de puissance 1200W, qui convient tout à fait au câblage domestique avec un fusible automatique 16A. Les buses fournies dans le kit sont régulières, sans revêtement en téflon, mais leur nombre est porté à 6 pièces.
• L’appareil fonctionne sur 220 V et chauffe jusqu’à la limite souhaitée en environ 10 minutes si la température ambiante est d’au moins 18-22 ° C.. Le kit comprend également une clé hexagonale (pour la fixation des buses), un tournevis et 6 buses (20, 25, 32, 40, 63 mm), fournie dans un boîtier en métal.

• Appareil de brasage électrique pour tubes en polypropylène Le FORTE WP-6318 a un type de chauffage périodique, c’est-à-dire que la température du chauffage, partie avant de l’unité est contrôlée par un thermostat, où le chauffage maximal est 300 ° C. La puissance du fer à souder est de 1800W, ce qui convient parfaitement au câblage domestique avec un fusible automatique de 16A. Les buses qui sont fournies complètes, ordinaires, sans revêtement de téflon, le nombre - 3 pièces.
• L’appareil fonctionne sur 220 V et chauffe jusqu’à la limite souhaitée en environ 15 minutes si la température ambiante est d’au moins 18-22 ° C.. Le kit comprend également une clé hexagonale (pour la fixation des buses), un tournevis et 3 buses dans un boîtier en métal. Masse de tout l'équipement 4000g.

• La version économique de la machine à souder, il s’agit du BRIGADIER 86-001, qui a un type de chauffage périodique, c’est-à-dire la température du chauffage, la partie avant de l’appareil est contrôlée par un thermostat, où le chauffage maximal est de 300 ° C.. La puissance du fer à souder est seulement de 800W, ce qui convient parfaitement au câblage domestique avec un fusible automatique de 16A. Les buses qui sont fournies complètes, ordinaires, sans revêtement de téflon, le nombre - 3 pièces.
• L’appareil fonctionne sur 220 V et chauffe jusqu’à la limite souhaitée en environ 15 minutes si la température ambiante est d’au moins 18-22 ° C.. Le kit comprend également une clé hexagonale (pour la fixation des buses), un tournevis et 3 buses (20, 25, 32 mm), livrée dans un boîtier en métal.

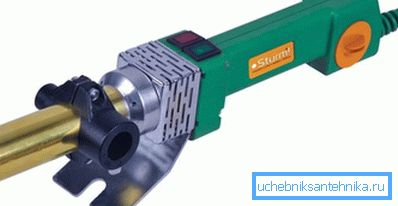

• Les appareils électriques pour souder des tuyaux en polypropylène STURM TW-7218 ont un type de chauffage périodique, c’est-à-dire que la température du chauffage, la partie avant de l’unité est contrôlée par un thermostat, avec un chauffage maximal de 300 ° C.. La puissance du fer à souder est de 1800W, ce qui convient parfaitement au câblage domestique avec un fusible automatique de 16A. Les buses fournies avec le kit sont revêtues de téflon.
• L’appareil fonctionne sur 220 V et chauffe jusqu’à la limite souhaitée en environ 10 minutes si la température ambiante est d’au moins 18-22 ° C.. Le kit comprend également un tournevis à clé hexagonale et 3 buses (20, 25, 32 mm), fournies dans un boîtier en métal. La masse du kit est seulement 1100g.

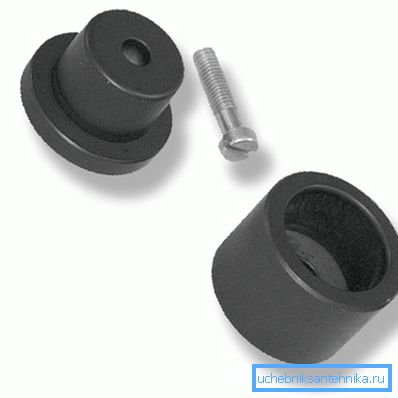

• La buse de ce type, que vous voyez sur la photo du haut, est en alliage d'aluminium et dispose d'un revêtement en téflon de haute qualité pour la surface de travail, ce qui vous permet de ne pas coller le polypropylène (PPR) à la surface et de ne pas brûler, ce qui s'accompagne d'une odeur. Les embouts de paire sont utilisés pour le brasage polyfusion et sont utilisés avec des types plats de fers à souder.

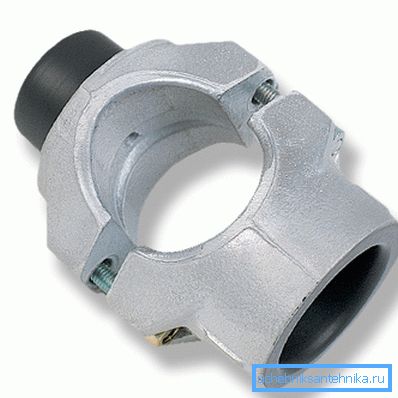

• La buse de ce type que vous voyez sur la photo du haut est en alliage d'aluminium et dispose d'un revêtement en téflon de haute qualité pour la surface de travail, ce qui vous permet de ne pas coller le polypropylène (PPR) sur la surface et de ne pas brûler, ce qui est accompagné d'odeur. Les pointes non appariées sont utilisées pour le brasage à la polyfusion et sont utilisées avec un fer à souder, dans lequel la tige a la forme d'un cylindre.

Travaux de soudure

Quelle que soit la manière dont vous utilisez le fer à souder, vous devez tout d’abord préparer les tuyaux et les raccords pour le travail, en les débarrassant de la poussière, de la saleté et de la graisse. Si vous obtenez de l’eau, nettoyez-les ou séchez-les. De plus, vous devez choisir le type de tuyau en polypropylène pouvant être renforcé (à chaud) ou à paroi pleine (à froid).

Note En tant que couche de renforcement peut être utilisé feuille d'aluminium ou en fibre de verre et, bien que le prix de la deuxième option est plus élevé, et selon les instructions de ce type PPR devrait résister jusqu'à 150? C (avec une feuille jusqu'à 90 ° C), il n'y a pas beaucoup de différence d'un point de vue technologique.

Le problème est qu’un système de chauffage ou d’eau chaude a rarement un support avec une température supérieure à 80?, Et si cela se produit, le tuyau n’a pas le temps de se déformer pendant une courte période, et l’objectif principal du renforcement est précisément cette protection.

La principale différence entre les tubes chauds réside dans la proximité de la couche de renforcement par rapport à la surface. Si elle est proche, le polypropylène sera éliminé pendant le soudage, exposant ainsi la feuille, de sorte que la qualité de la connexion se détériorera.

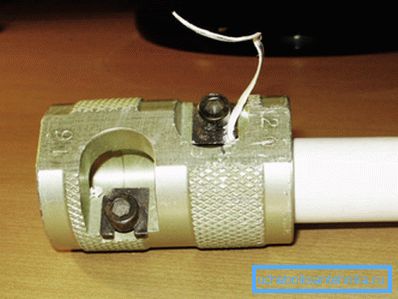

Par conséquent, les instructions de soudage recommandent de retirer cette couche, mais il est extrêmement peu pratique de le faire avec un couteau. Pour ce faire, elles utilisent un dispositif spécial de rognage pour le dénudage, également appelé frisson. Il suffit de tordre le frisson au bout du tuyau, en réduisant son diamètre extérieur, tout en enlevant la feuille et en exposant la couche inférieure de polypropylène.

Note Pratiquement tous les maîtres des installations de plomberie et de chauffage essaient d’éviter la PPR avec une feuille très rapprochée. Traiter la fin avec un frisson prend un certain temps à chaque joint, d'autant plus qu'il est très gênant d'effectuer le strip-tease sur de courtes pièces, et que c'est parfois tout simplement impossible.

Ainsi, lors de l’amarrage de la robinetterie, les soudures se font en douceur, à un angle de 45? et sa rotation correspondait exactement au but recherché, il est nécessaire de faire un balisage et il suffit pour cela de marquer le tuyau et de fixer avec un marqueur ou un crayon qui devrait coïncider lors de la connexion. De plus, le balisage est nécessaire lors de la coupe de PPR en longueur, ainsi que pour indiquer la profondeur à laquelle le tuyau s'enfoncera dans la buse chaude.

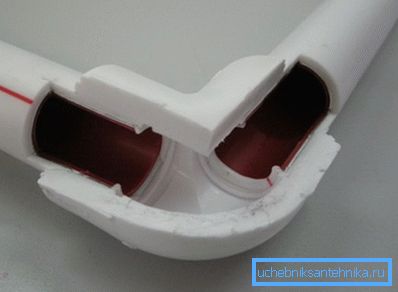

Il existe un risque réel que lors du soudage, le diamètre interne du joint soit réduit, ce qui entraînerait une diminution de la fluidité du système d'alimentation en eau, voire une perte. Et cela se produit parce que l'extrémité pénètre trop profondément dans la buse chaude et ensuite, quand elle est enfoncée dans la prise appropriée, elle va également plus loin que nécessaire, mais comme elle est chaude, elle commence à s'aplatir, créant ainsi un encombrement.

Par conséquent, faites très attention lorsque vous chauffez le bord du tuyau - son extrémité ne doit pas dépasser 10-15 mm dans la buse chaude - afin que la continuité du pipeline soit parfaitement préservée.

En règle générale, sur le thermostat du fer à souder, le repère maximum de l’interrupteur est de 300 ° C et cette température suffit pour fonctionner même avec un léger gel, mais cela ne signifie pas que ce paramètre doit être en mode constant.

Devrait être guidé par la température ambiante de la pièce - 19-22 ° C et dans de tels cas, le bouton de réglage de l'interrupteur devrait être à environ 280 ° C. Eh bien, si vous travaillez en été et dans la pièce chauffée, déplacez ensuite la poignée à 270 ° C.

Ces modes sont optimaux pour le soudage en PPR et une position de 300 ° C ne doit être utilisée que dans une chambre froide ou à l'extérieur, par temps froid et par temps venteux.

Nous allons maintenant souder le tuyau avec le raccord (le diamètre doit coïncider) et, après préparation et marquage du matériau, nous chauffons l’appareil qui, selon le modèle, déterminera le régime de température requis de 10 à 15 minutes.

La buse doit être fixée avant même que vous allumiez le fer à souder du réseau. Il est beaucoup plus pratique de le faire à froid. Si vous devez travailler avec différents diamètres de tuyaux (via des raccords de réduction), vous devez fixer les deux buses en même temps, toutes marques et types d'unités de soudage. calculé sur elle.

Si possible, il est plus pratique de travailler, assis sur un petit tabouret, et posez le pied sur le support de fer à souder afin que l'appareil ne bouge pas, mais ceci n'est possible que lors de l'assemblage de blocs individuels - à l'avenir, ce travail devra être effectué avec du poids.

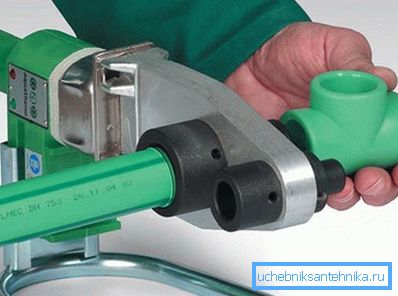

Alors, placez un tuyau d’un côté de la buse et de l’autre, ajustez-le et appuyez-le à la profondeur souhaitée, puis laissez-le dans cette position pendant 5 à 6 secondes afin que le polypropylène se réchauffe bien. Ensuite, vous photographiez les deux côtés en même temps et sans délai, les coudez dans la position souhaitée, en vous faisant guider par les étiquettes préalablement définies, puis maintenez-les pendant 5 à 6 secondes dans une position fixe.

L'installation de l'alimentation en eau est beaucoup plus pratique pour produire des blocs individuels, qui sont soudés séparément, comme on le voit sur la photo du haut, après quoi ils sont soudés dans un système unique.

Du fait que le fer à souder lui-même est assez léger, en moyenne entre 1,5 et 2 kg, une personne peut s’acquitter de ce travail en tenant la machine d’une part et l’unité soudée de l’autre. Mais pour connecter des blocs volumineux, une certaine expérience est nécessaire. Par conséquent, leur taille doit être limitée, au moins, au début.

Conclusion

Pour couper le tuyau en polypropylène avec leurs propres mains, utilisez des ciseaux spéciaux (vous pouvez également le faire avec une scie à métaux, mais des bavures subsistent après celui-ci). La qualité des ciseaux n'a pas non plus la dernière valeur - une bonne guillotine fait une coupe uniforme, mais si elle a un contrecoup ou si elle est courbée, cela ne se produira pas (voir aussi l'article Tuyaux en polypropylène pour la plomberie dans la maison).
