Pinces pour la fixation de tuyaux en pvc et autres méthodes

17-10-2018
Des outils

Lors du processus d'installation de systèmes de canalisations en plastique, non seulement la qualité du matériau lui-même est très importante, mais également le choix correct des fixations, ce qui garantit un fonctionnement efficace et fiable du pipeline créé. Cet article examinera diverses méthodes de fixation et d’installation d’autoroutes en tuyaux de PVC, pour la mise en œuvre desquelles des pinces et des colliers de fixation peuvent être utilisés conformément aux directives GOST 24137 80.

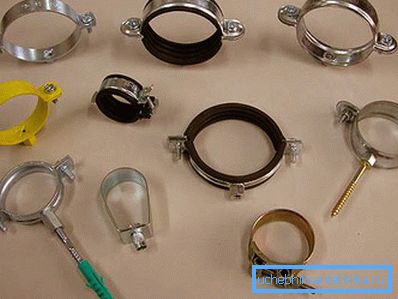

Fixation de tuyaux

Types de fixations pour produits en chlorure de polyvinyle

Le processus de fixation du pipeline lors de l'installation ne nécessitera pas l'achat d'équipement spécialisé.

Afin de produire une fixation fiable et de haute qualité des matériaux en PVC lors de la pose du tracé du pipeline, des supports pour les tuyaux du type suivant sont utilisés:

  • Clips en plastique;
  • Pince de montage.

Étape de montage

L'installation des éléments de fixation à faire soi-même nécessite le respect de certaines règles afin de garantir un fonctionnement efficace et à long terme du pipeline. Afin d'éviter la déformation de la ligne, il est nécessaire de respecter scrupuleusement la distance recommandée entre les fixations. (Voir aussi l'article Embrayages pour tuyaux: caractéristiques.)

Les règles et réglementations techniques stipulent que les clips et les colliers de fixation des tuyaux doivent être situés comme suit:

  1. Intervalle d'installation pour les tuyaux de petit diamètre (pas plus de 20 mm):
    • Environnement de fonctionnement froid du système - 80 cm;
    • Autoroute eau chaude (plus de 60 degrés) - 65 cm;
    • Pour installer une canalisation d’un diamètre de 40 mm, l’espacement entre les fixations doit être de 95 cm pour l’alimentation en eau chaude et de 110 pour l’eau froide;
    • Les routes de grand diamètre égal ou supérieur à 110 mm sont fixées par des éléments espacés de 185 cm pour le transport de liquide froid et de 160 cm pour le déplacement d'eau chaude.

    Clip de montage

    Utiliser des clips

    Les clips de plomberie pour tuyaux en PVC sont fabriqués à l'aide de la technologie du nylon.

    C'est ce type d'additif qui permet au produit de conférer d'importantes caractéristiques de performance, telles que:

    • Augmentation du coefficient de stabilité thermique;
    • Haute résistance, résister aux effets de type mécanique;
    • Facilité et simplicité d'installation;
    • Prix ​​bas

    Des produits tels que les clips sont disponibles sur le marché dans une vaste gamme de tailles, de sorte que vous puissiez choisir le type de tuyau le plus approprié pour la fixation de tuyaux de différents diamètres. Afin de produire une fixation fiable de ce type d’éléments, il est sélectionné de sorte que le diamètre intérieur corresponde exactement au diamètre extérieur du tuyau.

    Les supports pour le réseau en forme de clip leur permettent un mouvement axial pendant le processus de détente lorsque la température augmente. C'est pour cette raison qu'ils sont le plus souvent utilisés lors de la création d'un système de transport d'eau chaude ou de systèmes de chauffage.

    Conseil Si vous devez superposer plusieurs branches du pipeline pour la fixer au mur, par exemple, vous pouvez utiliser des attaches doubles.

    Utilisation de colliers de serrage

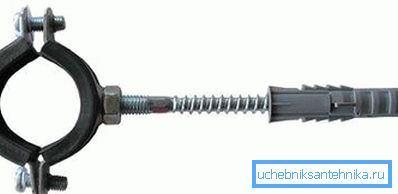

    Sur la photo - le type le plus commun

    Si le système de communication est créé à partir de matériaux de grands diamètres pour le transport de masses lourdes, il est alors plus judicieux d’utiliser des agrafes en plastique, mais des pinces. Structurellement, un tel produit est un lien classique à vis, à l'intérieur duquel se trouve un joint en caoutchouc soigneusement posé.

    Ce type d'élément compensera les vibrations du système lors du transport de gros volumes de support. En effet, en cas de fluctuations importantes et importantes du réseau, elles vous permettent de maintenir en toute sécurité la position de chacune de ses sections.

    Les pinces pour la fixation des tuyaux en PVC sont complétées par des goujons et des goujons spécialisés. Sur le marché, vous trouverez des colliers de serrage en plastique et en acier.

    Bien que la fixation à l’aide de tels éléments soit considérée comme assez rigide et que des efforts soient déployés pour réparer le système, vous pouvez obtenir les résultats suivants:

    • Fixation rigide du pipeline, réalisable uniquement avec un serrage maximal de tous les boulons. Cette propriété vous permet d'utiliser des attaches pour attacher une partie du système afin de minimiser les déplacements.
    • Support flottant pour produits en PVC. Si les fixations ne sont pas suffisamment serrées, il y aura un petit espace, permettant la libre circulation du pipeline. Ce type d'installation peut être nécessaire en cas de variations de température dans l'environnement de travail.

    Les principaux types de pinces

    Attaches

    Il existe des pinces de la forme suivante:

    1. Attaches de câble. Ces produits assez simples sont également appelés pinces. Les fabricants leur fournissent des attaches situées à l'intérieur. Ils sont utilisés pour fixer et fixer les câbles sur différentes surfaces, tant verticales qu'horizontales. Ces chapes sont en polyamide, qui est un polymère durable;
    2. Colliers de serrage. Le poids de la pince pour la fixation des tuyaux est le plus important, car fabriquez-les en acier. Ils se composent de deux parties qui sont boulonnées ensemble. La fiabilité et l'étanchéité du montage fournissent un joint en caoutchouc à l'intérieur du produit, mais il existe des options sans celui-ci;
    3. Attaches de construction pour la fixation des tuyaux sont utilisés pour créer des échafaudages. Ils ont une force enviable et permettent non seulement de relier les détails de la forêt, mais aussi de les attacher aux surfaces d'appui;
    4. Ceinture ou ver utilisé pour connecter des tuyaux et des tuyaux, ainsi que pour la fixation sur les murs et les plafonds.

    Faites attention! Les colliers à vis en plus de la fonction de fixation permettent de maintenir l’étanchéité des tuyaux.

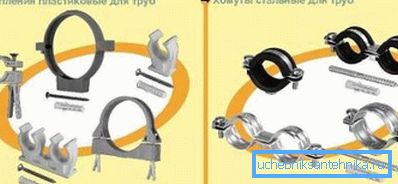

    Classification des matériaux

    Outre la classification par type, ces fixations sont classées en fonction du matériau dont elles sont constituées:

    1. Métallique;
    2. En plastique.

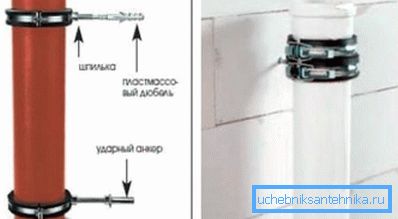

    L'ordre des attaches avec des pinces

    En utilisant des produits tels que des colliers pour la fixation de tuyaux 110 ou de tailles différentes pendant le processus d'installation, il est possible d'effectuer tous les travaux de pose de tuyaux assez rapidement.

    Pour ce faire, l'instruction suivante, étape par étape, doit être exécutée:

    1. Pour commencer, toute la route doit être marquée.

    Conseil A ce stade, il ne faut pas oublier que le système d'égout est placé en biais. Si vous êtes occupé à installer le système d'alimentation en eau dans des pièces non chauffées, vous devez également l'installer sous une pente afin d'éviter la stagnation et l'accumulation d'eau.

    1. Sur le lieu d'installation de la liaison, il est nécessaire de marquer l'emplacement des fixations en tenant compte des distances autorisées entre elles.
    2. Percer des trous dans les emplacements d’installation de la cheville;
    3. À l'aide d'un marteau et d'un tournevis, vous devez monter les pinces à des endroits préalablement marqués et percés.
    4. À la dernière étape, nous insérons les tuyaux dans les colliers et serrons la fixation au niveau requis.

    En conclusion

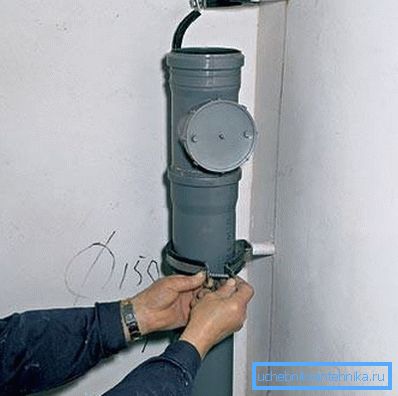

    Processus de fixation

    En utilisant des produits tels que des pinces et des colliers, vous pourrez installer le pipeline de manière indépendante et suffisamment rapidement, sans utiliser d’outil spécialisé et sans compétences particulières.

    Eh bien, les tuyaux, ainsi réparés, rempliront sans problème toutes les fonctions qui leur sont assignées. La vidéo de cet article vous expliquera encore plus d'informations sur la fabrication de fixations en PVC.
