Porte-tuyau: partie invisible mais indispensable du système

La fiabilité et la durabilité des conduites ne dépendent pas seulement de la qualité et de l'étanchéité des connexions, mais également de la solidité de la fixation d'éléments individuels au mur ou au sol. De plus, l'utilisation du bon type de colliers de serrage vous permet d'éviter la destruction, les vibrations et le gauchissement du système fini.

Les instructions fournies dans ce document vous permettront de sélectionner et d’acheter les appareils les plus appropriés pour votre plomberie ou votre système de plomberie.

Caractéristiques de conception des attaches

Colliers de serrage

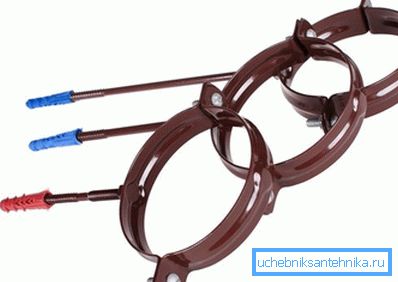

Ces types de produits sont utilisés pour se fixer au mur, au sol ou au plafond des tuyaux d’égout. En outre, la même conception a un support de tuyau de drainage.

La pince vous permet de fixer fermement les pièces individuelles, tout en évitant la conception de contraintes et de déformations linéaires.

La fixation se compose de trois éléments principaux:

• attacher forme ronde ou semi-circulaire;
• la pince permettant de fixer un tuyau;
• fixation avec laquelle l’article est fixé dans le mur.

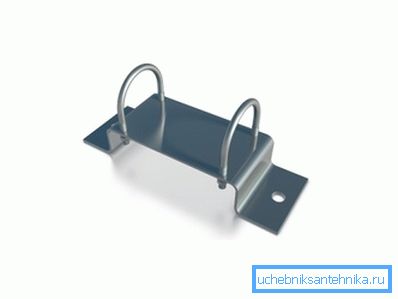

Faites attention! Il existe des pinces de montage de forme plus complexe. Par exemple, un support de tube K939 est une plaque métallique de forme complexe, équipée de deux supports semi-circulaires. Cette forme de détail est nécessaire pour son installation sur des colonnes ou des murs de configuration complexe.

Le matériau de la chape est généralement en plastique ou en métal:

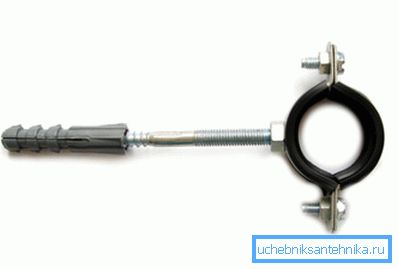

1. Lien métallique - est un élément fendu composé des parties supérieure et inférieure, qui sont boulonnées ensemble. Il existe également un support de tuyau décoratif chromé de 25 mm, qui sert à fixer les tuyaux d'eau sur le revêtement mural décoratif. Les colliers métalliques sont souvent équipés de joints en caoutchouc qui amortissent les oscillations des tuyaux pendant le fonctionnement, ce qui réduit le niveau de bruit produit par ces derniers. Des boulons sont utilisés pour relier les deux éléments détachables de la pince. Le support décoratif pour tuyaux de 20 mm et 25 mm est équipé d'une tête spéciale qui ne porte pas atteinte à l'aspect attrayant de ces éléments.

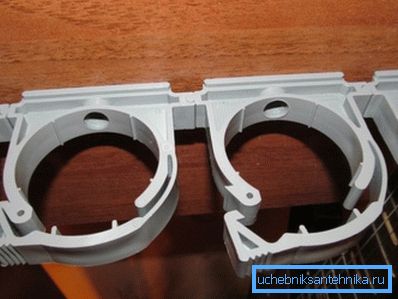

1. Le support de cravate en plastique peut être amovible (fixé avec des loquets) ou monobloc (en forme de U). Dans ce dernier cas, le tuyau est simplement inséré dans la fixation jusqu'à ce qu'il se bloque. Un tel système permet de fabriquer des pinces pour des pièces de forme complexe. Par exemple, un support pour un tube ovale peut être entièrement en plastique.

L'ensemble de montage est situé au bas de la pièce.

Il existe également plusieurs variétés:

• En forme de T - la fixation se fait avec un goujon ou une vis (vis ou ancrage);
• En forme de L - la fixation est pliée à un angle de 90 degrés.

Types d'attaches

Il existe de tels types de fixations:

Quel que soit le type de pince, les fixations sont divisées en deux types principaux:

1. Difficile. Des attaches de sertissage ou de support sont utilisées pour cela. Ils sont installés sur le pavillon d'un tuyau d'égout, d'un raccord ou d'une autre pièce moulée. La tâche principale est d’assurer la durabilité et la fiabilité à la jonction.
2. Flottant Ici, vous devez installer des guides et prendre en charge les types de verrous. Le diamètre de la chape doit être plus grand que les dimensions du pipeline. Dans ce cas, les détails du réseau d'égout peuvent être déplacés dans le sens longitudinal, évitant ainsi une distorsion de la température du système de drainage.

Astuce! Afin d'éviter les déformations, il est également nécessaire d'installer correctement le système d'égouts. En particulier, lors de l'insertion de l'extrémité lisse d'un tuyau dans la prise de l'autre, un espace approprié de 1 cm doit être ménagé.

Caractéristiques des supports de tuyaux de montage

Indépendamment de l'installation du système d'égout, vous devez suivre certaines règles.

Sinon, des accidents sont possibles, le coût de la fixation dépassant de loin le coût des fixations.

1. L'installation d'un système d'évacuation des eaux usées domestiques dans une pièce chauffée doit être effectuée à l'aide de fixations fixes installées au niveau des joints et des raccords. Dans ce cas, vous ne pouvez pas avoir peur des déformations linéaires du plastique.

1. Des appareils flottants, qui permettent de compenser la dilatation linéaire du pipeline, sont nécessaires pour la fixation des tuyaux de drainage utilisés pour collecter et transporter les effluents chauds (la température de l'eau est supérieure à 80 degrés Celsius). Dans ce cas, le schéma de montage mobile protégera les pièces contre le gauchissement et la destruction.

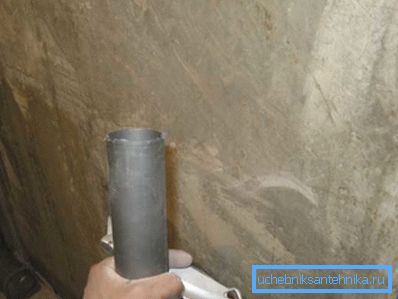

2. Avant de poser des canalisations sur toutes les surfaces, il est recommandé d’appliquer une ligne centrale qui servira de ligne directrice lors de la phase d’installation. Cela vous permet de vérifier à l'avance que la pente correcte est respectée, de calculer la longueur requise des pièces, le nombre de raccords et de colliers de fixation. Ensuite, les éléments de guidage sont fixés au mur et le support et le sertissage sont montés avec les tuyaux.

1. Lors de l'installation, les pièces d'égout sont insérées dans les fixations sans les serrer afin qu'elles puissent être déplacées dans le sens longitudinal. La fixation rigide finale ne peut être réalisée qu’après la fin du processus d’assemblage de l’ensemble du système.
2. La distance entre les différentes unités de montage est calculée en fonction du nombre de pièces façonnées. S'il existe une longue section de tuyau, non équipée de robinets, de raccords, de révisions, etc., la distance entre les fixations adjacentes ne doit pas dépasser 2 mètres.

Astuce! Le moyen le plus fiable de réparer les canalisations est de les murter dans un mur de béton ou de pierre. Pinces - seulement une solution de compromis et moins chère.

Conclusion

La fixation minutieuse de certaines parties du pipeline sur le mur garantit non seulement la fiabilité, mais également le confort d'utilisation du réseau d'égout. Les longues zones non fixes vibrent fortement et produisent des sons désagréables.

Pour plus d'informations sur l'installation du réseau d'égout, consultez la vidéo de cet article.
