Raccords pour tuyaux: les principaux types et

Dans cet article, nous allons parler de ce que sont les raccords de tuyauterie, les types de variétés disponibles sur le marché et les caractéristiques de leur utilisation.

Variétés principales

S'il existe des conduites et qu'elles doivent être assemblées de manière autonome dans un système scellé unique, des éléments de connexion spéciaux de tailles et de configuration appropriées seront nécessaires.

Les éléments de raccordement utilisés pour la construction des conduites, en fonction du type de tuyau, sont divisés en polymère et en métal. Dans cet article, nous verrons quelles sont les modifications sur le marché des accessoires pour tuyaux en plastique destinés à l’alimentation en eau et pour leurs homologues métalliques.

Tous les accessoires, quels que soient les matériaux utilisés dans la production, sont divisés en trois catégories:

• raccords;
• vannes d'arrêt;
• raccords supplémentaires.

Examinez les caractéristiques de chacune de ces catégories plus en détail.

Types de raccords

Conformément à l'objectif des raccords sont divisés en types suivants:

• coins et courbes - modifie la direction des pipelines de 45, 90 ou 120 degrés.
• collecteurs et tees - sont utilisés pour les branches d’appareils de la ligne principale.
• croix - destiné au dispositif de branches dans deux directions de la route.
• raccords - utilisés pour raccorder des tuyaux de même diamètre dans une section droite.
• Des adaptateurs (tétines, sgony et futorki) permettent de connecter différents tuyaux dans le même système.
• bouchons (bouchons, bouchons en liège) - sont utilisés pour les tuyaux d'extrémité scellés.
• raccord - utilisé pour connecter l'alimentation en eau rigide avec des tuyaux flexibles.

En fonction du matériau utilisé en production, les éléments de connexion sont répartis dans les catégories suivantes:

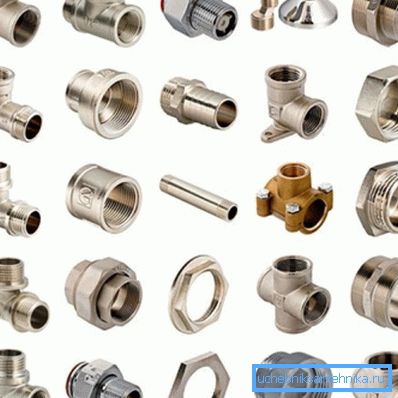

• Les raccords utilisés pour l'installation de la plomberie en métal peuvent être filetés, sertis, bridés ou soudés.

Les modifications soudées sont équipées d'une finition lisse qui s'insère dans le tuyau et est soudée pour former un joint étanche.

Pas de connexion filetée moins populaire, qui est utilisée sur la plupart des systèmes domestiques. Le seul inconvénient d'une telle connexion est qu'elle ne peut pas fournir une étanchéité résiduelle et que des joints spéciaux tels que la bague d'étanchéité, le câble de remorquage, le ruban isolant, etc. sont utilisés.

La connexion par sertissage est utilisée moins fréquemment, car elle nécessite un outil spécial.

Important: Le composé obtenu de cette manière n'est pas destiné au recyclage. Cependant, il fournit le niveau maximum d'étanchéité et de fiabilité.

La connexion par bride est utilisée dans les canalisations industrielles et est réalisée à l'aide d'une fixation boulonnée.

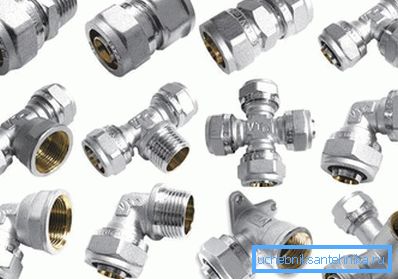

• Les raccords pour tuyaux en métal sont conçus pour réaliser un collet ou un raccordement fileté. Le type de composé le plus fiable sur un stratifié à base de métal est l’utilisation de raccords à compression.

Outre les raccords à compression pour tuyaux en métal, les produits pour la compression de stratifiés à base de métal sont conçus pour un usage unique. Par conséquent, avant de couper le tube pour le sertissage, vous devez tout mesurer avec précision de manière à ne pas avoir à couper le raccord usagé et à en installer un nouveau à la place.

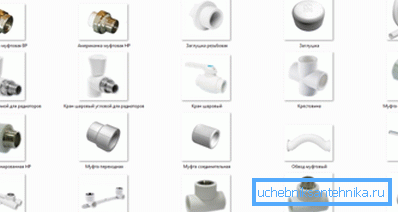

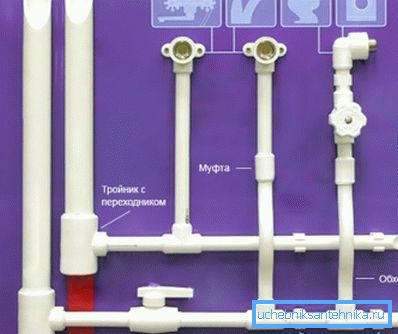

• Les raccords pour tuyaux en polypropylène sont des raccords reliés au pipeline par soudage.. Un équipement spécial est utilisé pour la soudure, qui chauffe le siège et l'extrémité du tuyau à + 260 ° C.

Les pièces chauffées à la température requise sont assemblées, centrées et maintenues dans la position requise jusqu'à ce que le plastique soit complètement refroidi. Une fois que le plastique est froid, il s'avère être un composé serré et durable presque monolithique, dont le prix est bas.

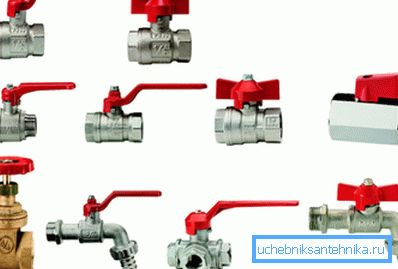

Vannes

Les vannes d'arrêt sont des raccords pour tuyaux en forme et leurs homologues ronds, conçus pour couper l'alimentation en eau ou autre moyen de transport.

Les robinets modernes sont représentés sur le marché par les variétés suivantes:

• grues - sont appliquées dans divers pipelines, à la fois domestiques et industriels;
• vannes d'arrêt - utilisées dans les systèmes industriels;
• vannes (vannes) - utilisées dans les systèmes industriels;
• amortisseurs (vannes papillon) - utilisés dans les systèmes industriels.

Important: lors du choix des vannes, faites attention aux marques sur le corps du produit. Le marquage contient des données sur le passage conditionnel, sur la pression conditionnelle, sur la température maximale admissible du fluide transporté, sur le sens de l'écoulement et sur le matériau utilisé dans la fabrication des accessoires.

Raccords supplémentaires

Les accessoires supplémentaires pour les tuyaux de propylène sont représentés par la gamme de produits suivante:

• Clips de fixation - représentent les supports destinés à être fixés sur des surfaces fermes verticales et horizontales.

Le diamètre intérieur du produit correspond au diamètre extérieur du tuyau. Ainsi, la fixation est fixée à l'aide d'une cheville sur le mur et le tuyau est inséré dans le produit et maintenu fermement.

L'avantage de telles attaches est que, malgré la fiabilité de la fixation, le pipeline peut être déplacé longitudinalement.

• Les niveaux de passage sont destinés à l’installation de mélangeurs d’eau. En raison du passage traversant des bandes, la nécessité d'utiliser des raccords de connexion est éliminée.
• Coudes - parties finies du pipeline, produites dans l'usine.
• Les contours sont des dispositifs qui permettent de contourner divers obstacles sur le trajet du pipeline. Structurellement, de tels produits sont une section de tuyau sous la forme d'un arc avec des douilles aux deux extrémités.
• Le compensateur de dilatation linéaire est un dispositif spécial conçu pour être utilisé sur des systèmes de chauffage construits avec des tuyaux en polypropylène.

Conclusion

Vous savez maintenant quels sont les raccords utilisés pour la construction de pipelines. De plus, vous connaissez maintenant les instructions générales d'utilisation de ces produits.

Avez-vous des questions qui nécessitent des éclaircissements? Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
