Robinetterie de ventilation: principales variétés et leurs

Lors de l'installation de la hotte pour la cuisine avec un évent vers la ventilation, en plus de l'unité elle-même, un conduit d'air est utilisé, lequel connecte à son tour la hotte au conduit de ventilation. Le conduit est formé de tuyaux et de raccords rectangulaires ou ronds qui vous permettent de changer le sens de la route.

Un principe similaire est utilisé pour les systèmes de ventilation industriels, où, conformément aux caractéristiques de construction et spécifiques d'un objet de construction, les tuyaux droits alternent avec des éléments profilés permettant de modifier la direction du tracé à l'angle requis.

Dans cet article, nous allons parler des principaux types d'éléments mis en forme utilisés pour changer la direction du conduit.

Caractéristiques de conception

Un coude (genou) est un élément de liaison dans le réseau de gaines qui vous permet de modifier le cours du système de ventilation avec vos mains. Les coudes modernes à la vente sont des produits fabriqués avec divers matériaux, notamment l'acier noir, l'acier inoxydable ou galvanisé, le plastique (pour l'installation d'extraits ménagers), etc.

En raison de ses caractéristiques de conception, les genoux sont un type distinct, utilisé non pas comme éléments de raccordement lors de la construction de conduits d’air, mais comme émissions latérales industrielles externes. Dans ces éléments, des barrières spéciales ou percola empêchant la pénétration de débris et de corps étrangers dans les tuyaux sont installés.

Important: la zone de l’évent est un paramètre important à prendre en compte lors du choix d’un produit.

La superficie dans ce cas est déterminée par la formule Sc = L x 2,778 / V.

• Sc est la surface calculée
• L est le débit d'air traversant le tuyau.
• V est la vitesse à laquelle l'air passe par la ventilation,
• 2 778 est un coefficient selon lequel les dimensions sont cohérentes (par exemple, mètres et centimètres).

Classification selon le type de matériel de production

En fonction du type de matériau de production utilisé, les coudes utilisés dans la construction des systèmes de ventilation sont répartis dans les modifications suivantes:

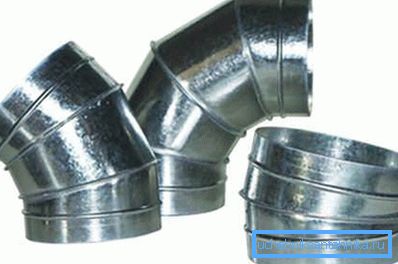

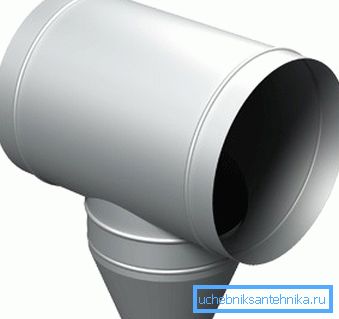

• Conduits d'aération galvanisés - en acier noir, recouverts d'une fine couche de zinc. La gamme de produits est représentée par les modifications utilisées dans la construction de systèmes industriels et domestiques.

Le principal avantage de ces produits est un prix abordable associé à une résistance à la corrosion.

• Les modifications en acier inoxydable sont rarement utilisées, car leur prix est élevé et leur poids exerce une charge importante sur la surface des murs ou des sols. En règle générale, les produits en acier inoxydable sont fabriqués avec un petit diamètre et sont utilisés exclusivement pour la formation de systèmes de ventilation domestiques.
• Les coudes en acier noirs sont populaires dans la construction de conduits industriels. La pertinence de ces produits est due au faible coût. L'utilisation de telles modifications n'est pas recommandée lors de la construction de systèmes conçus pour l'évacuation de l'air avec une humidité excessive.

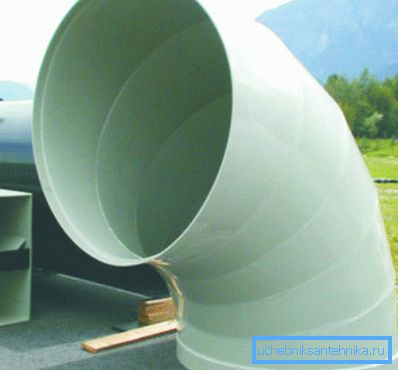

• Les modifications plastiques sont constituées de matériaux polymères résistant aux sollicitations mécaniques et aux déformations. Les produits ne sont utilisés que dans la fabrication de la ventilation domestique.

Autres critères de sélection

Une fois que nous avons décidé des matériaux de production utilisés pour les coudes de ventilation, tenez compte des critères restants, selon lesquels les instructions pour choisir la modification appropriée sont déterminées.

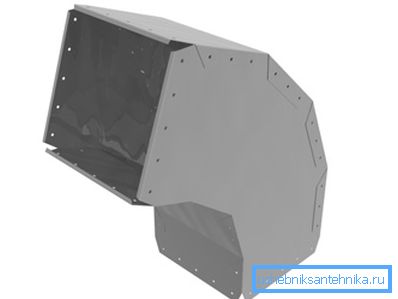

• En fonction de la configuration de la section transversale, on distingue les produits ronds et rectangulaires.. Directement sur les performances du système, la forme de la section n’affecte en aucune façon. Le choix de la configuration de la section transversale est le plus souvent motivé par la forme de l'ouverture d'évacuation de l'équipement de ventilation utilisé.

Important: La différence dans la configuration des sections peut être compensée en utilisant des adaptateurs spéciaux. Mais nous devons nous rappeler que l'utilisation d'adaptateurs réduit le conduit aérodynamique et affecte négativement les performances du système dans son ensemble.

• Les produits métalliques peuvent être en acier avec une épaisseur de tôle de 0,55 à 8 mm.

Lors du montage des systèmes ménagers, on utilise des genoux en tôle d'acier les plus minces, dont le poids n'aura pas d'effet mécanique sur le mur ou le revêtement sur lequel le conduit de ventilation est fixé. Lors du montage de systèmes industriels, des produits en tôle d'acier épaisse sont utilisés.

En effet, avec un diamètre de conduit important uniquement en raison de l'épaisseur de paroi accrue, vous pouvez enregistrer la configuration de la section transversale.

• Selon le type de connexion, des coudes à brides sont utilisés (utilisés pour l'assemblage de systèmes industriels) ou des modifications du type à embouts, lorsqu'un caoutchouc d'étanchéité est utilisé pour obtenir l'étanchéité requise.

Les modifications avec une connexion de mamelon sont caractérisées par la simplicité et des délais serrés pour l'installation. Mais ces genoux ne sont utilisés que dans les systèmes domestiques, où la capacité d'alimentation en air est faible.

• En fonction de l'angle de rotation, les modifications calculées à 45 et 90 degrés sont différentes.. Toutefois, à la demande du client, il est possible de réaliser des courbes dont l'angle est sélectionné en fonction de certaines caractéristiques du chantier sur lequel l'installation est en cours d'exécution.

Important: le rayon de braquage est une caractéristique du genou avec une section transversale circulaire. Dans les produits standard, le rayon de braquage est égal au diamètre de la section. Si nécessaire, ce paramètre peut être modifié en fonction des besoins du client.

Est-il possible de se passer de l'assemblage du conduit

Si la configuration de la pièce n'implique pas la possibilité de conduire le conduit vers l'extérieur ou dans la gaine de ventilation, des hottes aspirantes peuvent être appliquées sans ventilation de la ventilation.

Au cœur de ces dispositifs, des filtres d'absorption sont appliqués qui absorbent et accumulent les odeurs désagréables. Les hottes de cuisine sans échappement dans la ventilation refuseront d'installer le conduit. Mais les filtres, comme le remplissage, il est nécessaire de changer, sinon leur performance diminue.

Conclusion

Nous connaissons à présent les instructions pour le choix des gaines pour l’assemblage d’une gaine d’air et nous pouvons choisir les composants avec lesquels la ventilation aura une performance enviable (voir également l’article Chauffage pour ventilation: types, installation, calcul).

Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
