Rouleaux pour tubes profilés: types, principe de

Comment une section carrée ou rectangulaire peut-elle être formée avec un arc régulier? Comment fabriquer soi-même des rouleaux pour un tuyau en forme? Et quelles solutions propose l'industrie moderne? Essayons de répondre à ces questions.

Pourquoi en as-tu besoin

Pourquoi dois-je plier un tuyau profilé?

Donnons quelques exemples.

• Le baldaquin en arc n’est pas seulement beau, mais aussi pratique: il n’accumulera jamais de neige.
• La visière incurvée au-dessus du porche semble beaucoup mieux qu'un simple design avec une rampe.

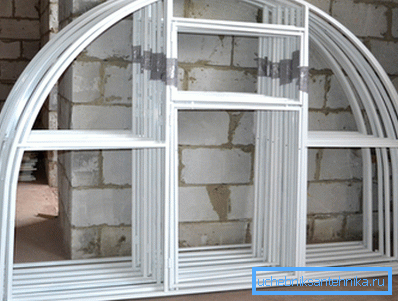

• La serre cintrée est exceptionnellement durable, elle résiste parfaitement aux charges de neige et de vent.

Soit dit en passant, l'assemblage de serres à partir de tuyaux profilés est une bonne affaire, ne nécessitant que la présence des fameux rouleaux de cintrage de tuyaux et de la machine à souder.

Types de rouleaux

Qu'est-ce qu'ils sont réellement?

Mécanique

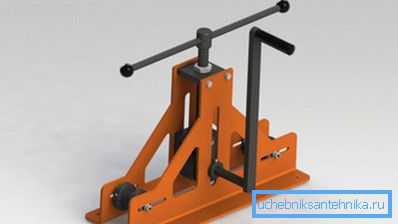

La conception la plus simple est un broyeur mécanique à trois cylindres. De telles machines sont souvent disponibles à la vente. leur prix commence à environ 15 - 20 mille roubles. Comment sont-ils arrangés?

Conformément au nom, la construction est basée sur un proftrub à trois rouleaux. L'un d'eux peut être déplacé par rapport aux deux autres dans une direction perpendiculaire au plan qui les unit; un mécanisme à vis est utilisé pour le déplacement, ce qui permet même à une personne ayant des capacités physiques assez ordinaires de développer un effort important.

L'un des rouleaux est fourni avec une poignée, ce qui permet de le faire tourner et ainsi de tirer le tuyau pour le plier.

Plusieurs modifications permettent d’améliorer les performances de la cintreuse:

• La combinaison des rouleaux avec une chaîne commune assurera leur rotation synchrone., empêchant ainsi le tuyau de glisser.
• Un engrenage peut être utilisé à la place d'une chaîne..
• L'utilisation de rouleaux durcis augmente leurs ressources plusieurs fois.
• De plus, les rouleaux peuvent être remplacés., ce qui permettra de plier sans coincer les tuyaux profilés et arrondis.

Électrique

Dans ce cas, une partie du travail manuel est déplacée vers le moteur électrique.

En vente, vous pouvez trouver deux options pour l’exécution de plieuses de tubes électriques:

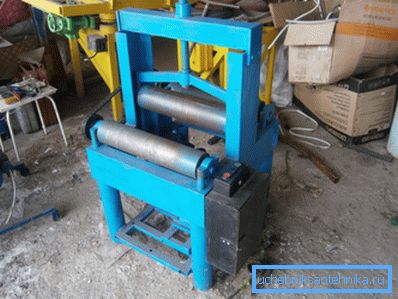

• Dans des solutions plus simples, le moteur électrique est uniquement responsable de l’étirage du tuyau. Le positionnement du rouleau de pliage est fait manuellement.

• Les modèles avancés de rouleaux utilisent l'électricité à la fois pour tirer et pour déplacer le rouleau (bien sûr, au moyen d'une boîte de vitesses qui multiplie la force).

Hydraulique

Cette catégorie comprend à la fois des machines industrielles puissantes pesant des dizaines de tonnes et des appareils relativement compacts. Leur caractéristique commune est l'utilisation d'un cylindre hydraulique: en pompant de la pression d'huile, vous pouvez développer une force énorme sur le rouleau en déformation.

Rayon de courbure

Quel que soit le dispositif de la cintreuse, il existe un schéma général: plus l'épaisseur du tuyau est grande (sa section transversale est parallèle au rayon de courbure), plus le rayon de courbure minimal est grand. Nous donnons les valeurs indiquées pour leurs machines par l'un des fabricants nationaux - elles sont assez typiques.

Sans cintreuse

Est-il possible de plier un arc en forme de tuyau sans rouleaux?

Techniquement, cela est possible, mais le résultat risque d’être insatisfaisant.

Les instructions de pliage ne sont pas tellement compliquées, car elles nécessitent un travail préparatoire important.

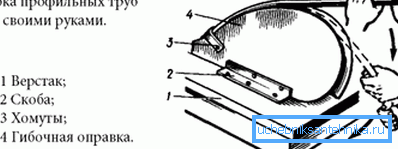

1. Un gabarit dont la forme de la surface correspond à l’arc dont vous avez besoin est en bois ou en contreplaqué.
2. Une boucle est attachée au modèle - un organe de retenue dans lequel l’une des extrémités du tuyau est insérée.
3. La suite des travaux se résume en fait à l’application de la force brute à sa deuxième extrémité. Pour augmenter l'effort peut être utilisé une variété de leviers.

Mains folles

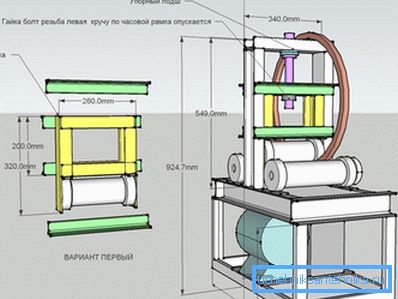

Différents schémas et dessins de rouleaux pour un tuyau de profilé le font vous-même ces dernières années ont littéralement inondé Internet.

Nous allons immédiatement décevoir les lecteurs les plus économiques: certains détails devront être commandés.

Lesquels?

• Eux-mêmes roule. Ils peuvent être cylindriques ou avec des rainures pour plier des tuyaux ronds.
• Clips pour roulements.
• Lors de l'utilisation d'une transmission à chaîne - astérisques.

Bien sûr, sans référence à une conception spécifique, donner des conseils sur l’assemblage des rouleaux est une tâche ingrate.

Essayons toutefois de suivre les recommandations des propriétaires d'appareils fabriqués par nous-mêmes, en soulignant les points principaux.

• La poignée d'entraînement doit avoir une poignée rotative. Sinon, les premiers callosités sur les mains apparaîtront à quelques mètres du tuyau tendu.

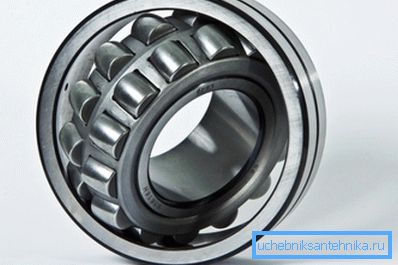

• Il est préférable de prendre des roulements auto-centrés. Monter les deux roulements de chaque rouleau exactement sur le même axe à la maison n’est pas une tâche simple; le moindre désalignement augmentera la force de traction.

• La vis entraînant le rouleau presseur peut être retirée de l’ancien étau.

Au fait: une alternative au mécanisme à vis est un vérin de voiture de tout type. Cela vous permettra de développer un effort énorme avec une application minimale de votre propre force.

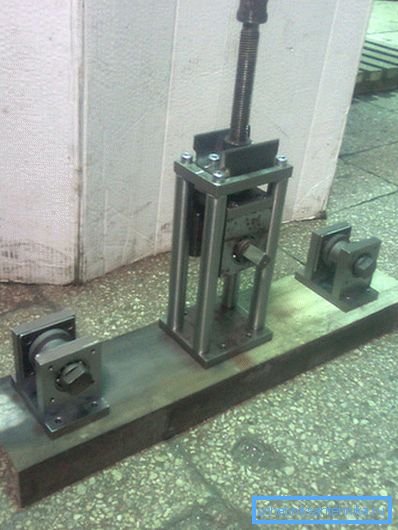

• En tant que lit, il est préférable d’utiliser un segment d’un canal de taille appropriée. La force de flexion du lit sera très importante; Un cadre soudé constitué d'un coin ou d'un tuyau mince peut simplement se plier.

Conclusion

Nous espérons que le matériel proposé à l'attention du lecteur l'aidera à choisir ou à créer un outil à sa convenance. Comme toujours, vous pouvez trouver des informations thématiques supplémentaires dans la vidéo de cet article. Des succès!
