Tarauds et autres outils pour le filetage manuel

Quel type d'outil est un robinet de pipe? En quoi la plaque diffère-t-elle de la matrice à vis et la roue diffère-t-elle de la clé à cliquet? Comment couper le fil interne ou externe avec vos propres mains? Dans quels cas les raccords filetés sont-ils préférés pour l'alimentation en eau et quand sont-ils soudés? Dans l'article, nous allons essayer de répondre à ces questions.

Définitions

Nous définissons d'abord la terminologie:

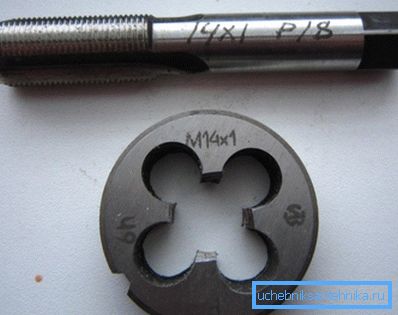

• Le taraud est un dispositif permettant de couper et de balayer (nettoyer les rayures, la rouille, etc.) des filets intérieurs. Dans notre cas - pipe.

Utile: le filetage du tuyau diffère de celui métrique en ce que sa taille est caractérisée non pas par le diamètre réel des arêtes ou des cavités, mais par le passage conditionnel (DU) du tuyau ou du raccord fixé.

• Matrice - outil de filetage externe, réalisé sous la forme d'un écrou en carbure avec des ouvertures pour l'élimination des copeaux.
• Klupp se distingue de la plaque en ce qu'il se compose de plusieurs secteurs distincts. Pourquoi en as-tu besoin? Le fait est que les alliages durs et les aciers rapides utilisés dans la fabrication des outils rayés sont plus chers. Pendant ce temps, la force et la dureté ne sont nécessaires que pour les arêtes coupant directement le fil; le reste de la plaque ne combine que quelques crêtes. Dans le cas d'un dé, cette fonction est transférée au titulaire.

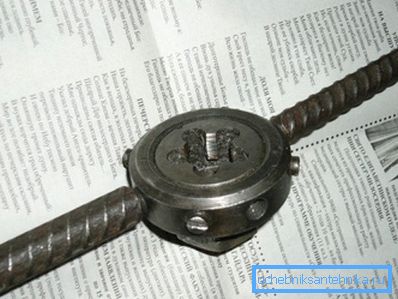

• Vorotok - cadre pour le taraud ou les matrices, équipé d'une paire de poignées, utilisé comme levier. Vous permet de couper le fil sans aucun extra.

• Le support (mandrin) est tout simplement un bouton rond ou hexagonal sans poignées.. Pourquoi est-ce nécessaire? En pratique, la plomberie n'est pas rare lorsque le filetage doit être coupé non pas dans un étau ou une pince, mais directement sur la gaine ou la colonne montante contre le mur. Les poignées empêchent l'outil de tourner et le mandrin peut être tourné avec une clé à gaz ordinaire.

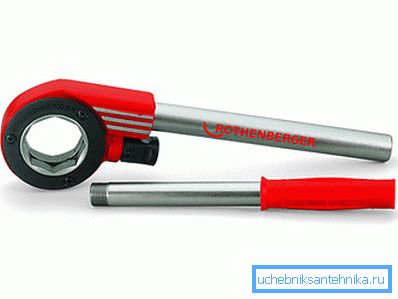

• Cliquet - manivelle avec une poignée, double corps et embrayage inversé. Il vous permet également de couper le fil contre le mur. Contrairement au mandrin sur lequel la clé à gaz laisse une teaser, le cliquet ne subit aucun dommage mécanique au cours du travail et il est beaucoup plus pratique de l'utiliser.

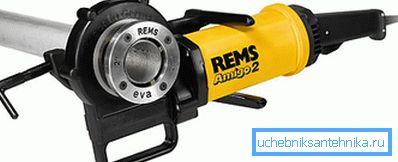

C'est curieux: en vente vous pouvez trouver des bouchons à vis électriques pour tuyaux, vous permettant de vous passer d'effort physique. Le tuyau est serré par son propre outil de serrage; l'outil de coupe est entraîné par un moteur électrique de faible puissance via une boîte de vitesses. L'outil est assez pratique à utiliser, mais son prix - de 20 000 à 80 000 roubles - rend l'achat avantageux pour les professionnels seulement.

Description détaillée

Tapez

Extérieurement, l'outil ressemble à un boulon ordinaire et ne se termine pas par un capuchon, mais par une courte tige carrée. Au début du fil, la taille des arêtes est réduite, ce qui garantit une entrée en douceur sans effort. Le robinet est équipé de rainures longitudinales, déviant les copeaux.

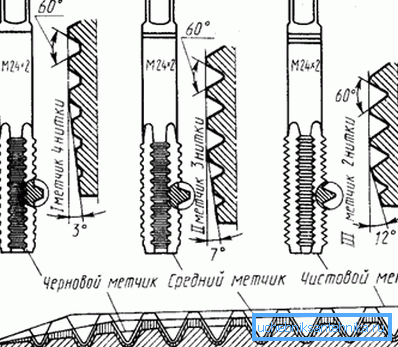

En règle générale, lors de la coupe de fils, un ensemble de deux voire trois outils est utilisé. Par exemple, lors de la coupe d'un filetage d'un demi-pouce, le futur raccord (pièce cylindrique percée) passe d'abord par un taraud brut 1: 2, puis par la finition. En coupant en une seule passe, l'usure de l'outil augmente et la qualité du fil est bien pire.

Les dés

Outre le fait que cet outil est conçu pour le filetage externe, la plaque se distingue du taraud par une autre caractéristique: le fil est coupé en un seul passage.

A quoi ressemble un dé? Si un taraud 1 1: 2 ressemble à un boulon d'un pouce et demi, le dé correspondant correspond comme prévu à un écrou en carbure d'un demi-pouce. Il se distingue d'un écrou habituel par un filetage avec la même approche lisse (conique) et plusieurs canaux traversants pour les copeaux.

Utile: la partie conique de la plaque a une longueur de 2-3 tours; L'épaisseur totale correspond à 8 à 10 tours.

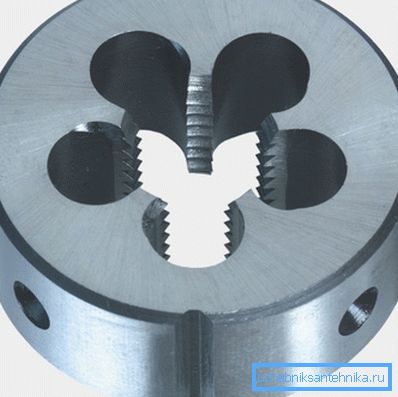

Sur la surface cylindrique extérieure de la matrice, il y a plusieurs dépressions coniques contre lesquelles les vis le fixant dans le support reposent.

Klupp

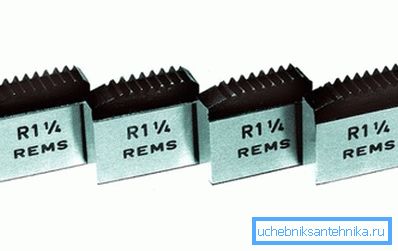

Nous avons déjà décrit sa différence fondamentale par rapport à un dé: les incisives ne sont attachées qu'avec un mandrin et peuvent changer si elles sont endommagées indépendamment les unes des autres.

Il est utile pour un acheteur potentiel de ne connaître qu'une seule subtilité: si le diamètre extérieur de la matrice est strictement réglé par GOST 9740-71, selon lequel ils sont fabriqués, les couteaux de la matrice de vis peuvent avoir une forme différente et être fixés de différentes manières.

Lors de l'achat d'un produit de remplacement, il est préférable de faire attention aux produits du même fabricant que celui qui a fabriqué le mandrin. Sinon, une situation est possible lorsque les incisives ne tombent tout simplement pas en place.

Fils de tuyaux

En général, pour un serrurier, les informations sur les filetages n'ont pas beaucoup de valeur pratique.

Cependant, à des fins éducatives, nous présentons quelques faits intéressants.

• Il existe des filetages cylindriques et coniques. Tous les équipements de plomberie sont conçus pour utiliser des filetages cylindriques, et les segments coniques sont demandés principalement dans les pipelines à haute pression.
• Pour les diamètres supérieurs à 6 pouces, les tuyaux sont soudés ou assemblés avec des brides.
• Malgré la grande dispersion des diamètres nominaux, la régulation de la coupe des filets cylindriques de tuyaux GOST 6357-81 ne prévoit qu'un pas de quatre filets.

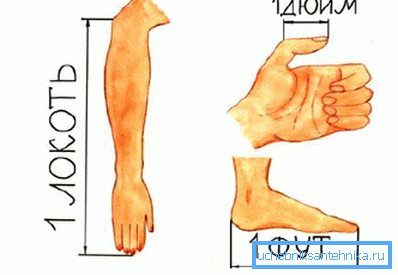

Référence: pouce anglais = 2,54 cm. En conséquence, un taraud de 2 1: 2 est conçu pour un filetage compatible avec les tuyaux avec un passage conditionnel de 2,5x2,54 = 6,35 cm (63 mm).

• La liaison des diamètres nominaux de filetage de tuyaux au système de mesure métrique est également régie par la norme susmentionnée. Voici une liste de quelques tailles:

Fil ou soudure

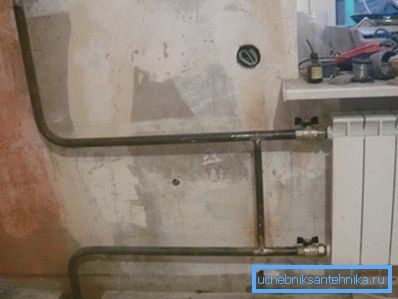

Les canalisations verticales, les systèmes de chauffage de la gaine et l’alimentation en eau ont un diamètre nominal, évidemment beaucoup plus petit que 6 pouces. En conséquence, pour l'installation de composés peuvent être utilisés comme soudure et fil.

Évidemment, on passe moins de temps du côté soudage: un soudeur expérimenté ne passe pas plus de 10 minutes sur un joint bout à bout; le filetage, l'assemblage et l'étanchéité du joint nécessiteront au moins trois fois plus de temps avec un effort d'effort sensiblement supérieur.

Lorsque les connexions filetées se justifient:

• Si vous avez des problèmes pour transporter l'outil. Il est manifestement plus facile d’apporter une plaque munie d’un support et d’une paire de clés à gaz en transport en commun qu’un appareil de soudage électrique, et plus encore: une paire de cylindres et un ensemble de tuyaux avec une torche.
• Si nécessaire, rendez la connexion pliable. Un cas typique est un sgon après une vanne sur une conduite d'eau en acier. Tôt ou tard, la vanne devra être remplacée et les tuyaux devront être nettoyés des dépôts de minéraux; la capacité de faire ce travail sans soudure est un avantage certain.

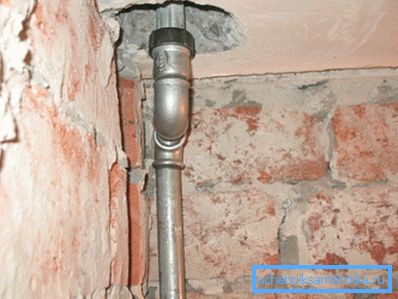

• Enfin, les filetages n’ont pas d’alternative si des tuyaux galvanisés sont utilisés pour l’installation de communications. Le fait est que le joint de soudure casse la mince couche de zinc, ce qui rend la galvanisation inutile: la corrosion détruit la zone de joint à la même vitesse que lors de l’utilisation de tubes VGP en acier noir. Mais avec les filets, la situation est en train de changer radicalement: la couche de zinc reste intacte, avec pour résultat que la ressource du pipeline augmente plusieurs fois. L’auteur a dû ouvrir les tours de chauffage galvanisées assemblées sur les fils au bout d’un demi-siècle de fonctionnement; Si la peinture multicouche supérieure empêchait d'évaluer l'état des tuyaux, l'examen interne montrait qu'ils n'étaient pas différents des nouveaux.

Comment couper un fil

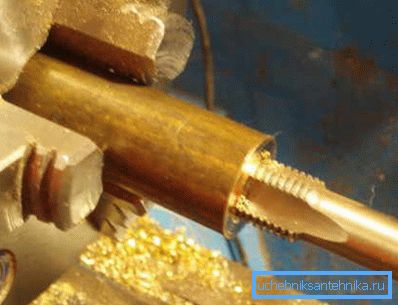

Interne

Supposons que nous ayons une billette d’acier foré pour un raccord en acier DU de 32 mm (1 1/4 pouce). Nous devons le transformer en un couplage fini.

Comment faire ce travail?

1. Fixez la pièce dans une pince spéciale en laissant une lumière en forme de losange entre les mâchoires.

Faites attention: il n'est pas souhaitable d'utiliser un étau dans ce cas. Compressé des deux côtés de la pièce est déformé, deviendra ovalité.

1. Nous mettons le robinet de tuyau brut 1 1: 4 pouces dans le bouton.
2. Lubrifiez la surface interne de la pièce. La lubrification réduira la résistance lors de la coupe et réduira les risques de grattage. Quel type de lubrifiant utiliser est identique: l'huile pour machines à coudre, l'autol, la graisse et même le carburant diesel conviennent également à nos besoins.
3. Nous positionnons le cône strictement le long de l'axe du futur accouplement, le pressons avec un effort maximal et le tournons sans perturber le positionnement et sans relâcher la pression. Découper sans appuyer le taraud sur la pièce n’est possible qu’après 2-3 tours complets; si vous affaiblissez la force plus tôt, la première chaîne sera déchirée.
4. Après avoir passé l'accouplement d'un coup brutal, retirez le bouton et retirez-le de l'autre côté. Répétez l'opération avec des frappes moyennes et fines.

Que faire si vous n’avez que la poignée habituelle:

1. Ils serrent la tige du robinet.
2. La billette est serrée avec une clé à gaz (tuyau) et repose sur son entrée.
3. Les autres opérations sont identiques à celles décrites ci-dessus.

Utile: si le taraud n’est utilisé que pour le filetage de raccords usagés, il suffit de n’avoir qu’un outil de finition dans votre collection.

En plein air

Dans ce cas, l'instruction de coupe du fil comprend la préparation de l'approche pour la plaque. Pour que la coupe ne nécessite pas une force de serrage trop importante, un chanfrein doit être coupé de l'extérieur du tuyau selon un angle d'environ 30 degrés par rapport à son axe.

Considérez comment vous pouvez préparer un appel, pour ainsi dire, sur le terrain:

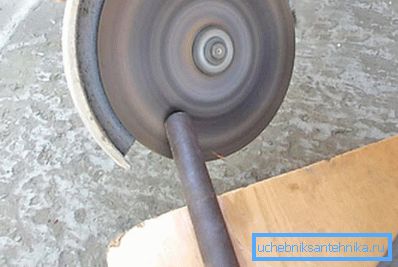

• Essuyant autour du bord de la ponceuse avec un cercle sur le métal.

• Faire le même travail avec un fichier manuel.
• Enfin, en l’absence d’outil, le bord du tuyau avec un peu d’habileté peut être simplement comprimé avec une clé à gaz. La principale subtilité de cette opération est de ne pas en faire trop et de ne pas donner l'ovalité du tuyau.

Que faire ensuite:

1. La surface extérieure du bord du tuyau est à nouveau maculée.
2. La plaque est plaquée contre la face d'extrémité, strictement perpendiculaire à l'axe longitudinal du tuyau. La force de serrage est maintenue jusqu'à ce que 2-3 tours complets soient effectués.
3. Vient ensuite un travail mécanique simple: un poinçon est chassé le long d’un tuyau jusqu’à obtenir un filetage de la longueur requise. Une résistance nettement accrue signifie des éraflures; dans ce cas, la plaque est reculée d'un tour, les copeaux sont retirés et la surface est regraissée.

Lorsque vous enfilez un filetage externe directement sur la colonne montante ou la doublure, vous obtenez une subtilité. Le tuyau sur lequel le fil est coupé est nécessairement maintenu par la clé à gaz de sorte que la force exercée sur celle-ci compense le couple généré lors de la coupe.

Le fait est qu'il est beaucoup plus facile de déchirer le revêtement de la colonne montante ou de la batterie du voisin que cela puisse paraître: le levier vous permet de développer un effort très important. En outre, l’état des tuyaux dans l’ancien parc immobilier laisse souvent à désirer.

Conclusion

Nous prendrons en compte notre connaissance des outils de filetage manuel et de la technologie de traitement. Comme d’habitude, la vidéo de cet article offrira au lecteur des informations supplémentaires. Des succès!
