Té d'égout: principaux types et méthodes d'utilisation

Ce n’est un secret pour personne que le système d’évacuation des eaux usées se compose non seulement de tuyaux, mais également de raccords, tels que des tés pour les tuyaux d’égout. Une large gamme de raccords différents a son propre objectif et, si nécessaire, est utilisée pour diluer le pipeline principal dans plusieurs directions, pour changer la direction du tuyau, etc.

Cependant, dans cet article, nous examinerons en détail ce que sont les tés en plastique des égouts et leur utilisation dans la construction de systèmes d'évacuation des eaux usées domestiques.

Simplicité de montage grâce à l'utilisation d'éléments de liaison spéciaux

Les égouts construits à l'aide de tuyaux en PVC et d'éléments de raccordement se caractérisent par plusieurs avantages, notamment:

• prix raisonnable;
• faible poids;
• résistance absolue à la corrosion;
• longue durée de vie sans nettoyage régulier;
• facilité de travail d'installation.

En ce qui concerne le système moderne d’élimination des déchets plastiques, je voudrais tout particulièrement souligner la qualité de la facilité d’installation. L'installation est très simple et devient possible grâce à l'utilisation d'éléments de connexion spéciaux - raccords.

Variétés principales

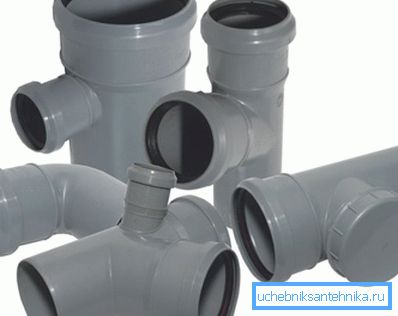

Dans la construction des réseaux d'égouts domestiques, trois types principaux de tés de raccordement sont utilisés, de configuration différente et destinés à remplir certaines fonctions spécifiques.

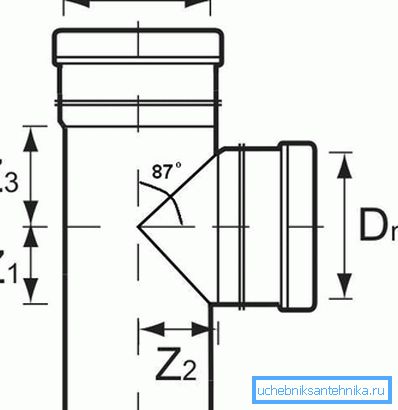

• Tés d'égout à 87 ° ou 90 ° - L'objectif principal de cette partie est de connecter la colonne montante verticale aux sections horizontales du pipeline.

• Tés d'égout à 45 ° - Ces éléments de connexion sont utilisés pour la fixation de tuyaux en plastique dans la construction de la plupart des branches horizontales.

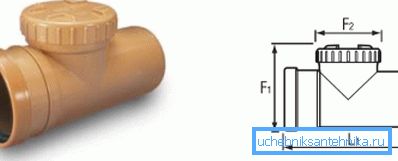

• Les révisions sont un manchon avec une sortie perpendiculaire situé, qui est fermé par un couvercle amovible.. Lors du fonctionnement du système, le capot peut être retiré pour contrôler le degré de colmatage ou pour nettoyer le colmatage.

Les variétés énumérées suffisent amplement à constituer un système complet d’élimination des déchets ménagers. Mais pour pouvoir compter sur une installation réussie, il est nécessaire de prendre en compte les dimensions de ces éléments de raccordement et leur conformité aux dimensions standard des tuyaux.

En fonction du diamètre du raccord de tuyau, les tés peuvent avoir les sections suivantes: 110 mm, 160 mm, 200 mm, 250 mm et 315 mm. Pour les besoins de la construction de systèmes industriels de plus grande capacité, des éléments de raccordement de diamètre transversal de 400 mm et 500 mm sont fabriqués.

De plus, les dimensions du raccord d’égout 110 mm et d’autres modifications peuvent ne pas être les mêmes dans toutes les directions. Par exemple, les sections transversales des tuyaux dans la direction horizontale peuvent être identiques, tandis que la sortie verticale ou diagonale peut avoir un diamètre plus petit ou plus grand.

Caractéristiques de construction

Indépendamment de la taille et de la configuration, la conception du té en polymère est simple. La sortie du produit est réalisée sous la forme d'un tuyau classique avec des bords cousus. Deux pièces d’entrée, par exemple 50 x 50 mm, sont équipées de douilles spéciales, qui incluent les extrémités de tuyaux de diamètre approprié.

Pour une densité, une étanchéité et une fiabilité maximales du raccordement, les embases sont dotées de joints anneaux en caoutchouc spéciaux. Selon les fabricants de tuyaux en chlorure de polyvinyle et d'accessoires connexes, un raccord correctement assemblé dure au moins 20 ans sans qu'il soit nécessaire de remplacer le joint.

Règles d'installation

Les instructions pour les travaux d'installation avec l'utilisation de joints en T en plastique se caractérisent par une facilité de mise en œuvre et peuvent être effectuées à la main.

L'installation du pipeline sera terminée avec succès si vous vous conformez aux recommandations suivantes:

• Lors de la construction de câbles horizontaux, nous utilisons exclusivement des tés avec un robinet à 45 degrés.

Important: Si vous utilisez des tés avec une connexion perpendiculaire lors de la construction de câbles horizontaux, la probabilité d'obstruction fréquente du système d'égout lors de son utilisation ultérieure augmente considérablement.

• Les prises équipées d'une prise doivent être dirigées vers le point le plus haut du réseau. Ainsi, la prise devrait fonctionner comme une entrée pour l'élément de connexion, tandis que l'extrémité du tuyau devrait être une sortie.
• Les joints en caoutchouc ne peuvent être ni coupés ni enlevés. Le joint est spécialement inséré afin de rendre la connexion aussi serrée que possible. Vous ne devriez donc pas être surpris de devoir faire des efforts lors de l'installation.

Astuce: Pour simplifier la tâche, il suffit de lubrifier la surface interne des éléments connectés avec du savon et de l'eau avant l'installation. Dans ce cas, le tuyau sera beaucoup plus facile à entrer dans la prise et la densité requise de la connexion sera atteinte.

• Les joints des éléments de câblage d’un diamètre supérieur à 50 x 32 mm sont recommandés et, dans certains cas, nécessaires, doivent être fixés à la surface adjacente à l’aide de colliers de fixation.

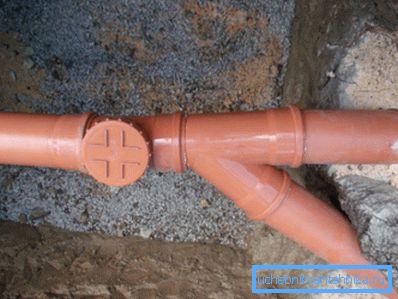

• L'installation des audits doit être effectuée sur les sections de pipeline en libre accès. En règle générale, dans une maison privée, de tels éléments ne sont pas appliqués du tout ou sont définis en quantités limitées.

Modifications à partir d'autres matériaux

Actuellement, en plus des systèmes polymères largement utilisés, des égouts en métal, en céramique et même en amiante-ciment sont produits.

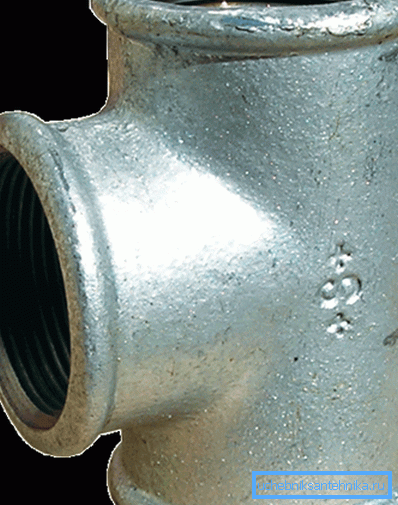

Bien entendu, lors de la connexion de tuyaux en tels matériaux, les éléments de connexion appropriés sont utilisés. Par exemple, pour les tuyaux en fonte, on utilise un té en fonte, fabriqué conformément aux exigences de GOST 6942.14-69.

Des éléments de connexion de ce type peuvent être faits pour connecter le type fileté, en forme de cloche et sans prise. Les analogues céramiques d’amiante-ciment et de béton ne sont fabriqués qu’en ce qui concerne le raccordement des prises.

Conclusion

Vous savez maintenant ce qu’est un t-shirt en plastique plastique de dimensions 110 à 110 x 110 mm ou son analogue en fonte de dimensions 100x100x50 mm. De plus, nous avons découvert comment installer les éléments de connexion les plus populaires en polychlorure de vinyle.

Des informations plus utiles peuvent être obtenues en visionnant la vidéo dans cet article.
