Base de tuyaux d'amiante à faire soi-même: comment la

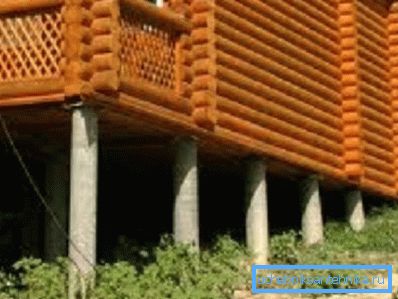

Dans de nombreux cas, la fondation sur colonne est la base idéale pour la construction d’une petite maison, d’un bain ou d’un belvédère. En cas de soulèvement et de gel des sols, l’installation de la fondation en bande en retrait n’est ni pratique ni coûteuse.

Mais les piliers bien établis résisteront à tous les tests, créant une plate-forme fiable et durable pour le bâtiment. Les tuyaux d’amiante pour fondations, qui présentent de nombreuses caractéristiques positives, sont l’une des options les plus efficaces.

Variétés de tuyaux en amiante-ciment

Pour la fabrication de tuyaux standard, on utilise 85% de ciment Portland, 15% d’amiante et de l’eau.

Sur rendez-vous, ils peuvent être divisés en deux catégories.

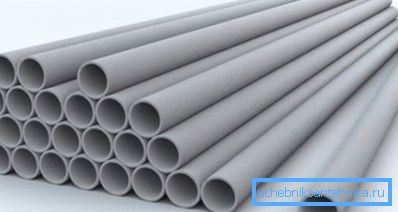

1. Analogues sans pression. Les produits sont destinés au transport de substances sans pression dans le système fini. De tels tuyaux sont plus souvent utilisés pour des réseaux de ventilation et des communications similaires. Lettres marquées BNT. (Voir aussi l'article Tubes d'échappement - Caractéristiques.)
2. Produits de pression. Le produit est beaucoup plus résistant car il doit résister à une pression de 6 à 9 atmosphères. Avoir une étiquette WT.

Faites attention! En ce qui concerne le coût, le prix des conduites sous pression est plus élevé, mais il n'est pas nécessaire de choisir ce type. Pour la construction de la fondation, des analogues de tuyaux sans pression d’un diamètre de 150/250 mm conviennent parfaitement. La force joue ici un rôle majeur, car la charge principale sera supportée par le béton.

Avantages matériels

1. Les tuyaux d’amiante contenant du ciment forment une structure monolithique solide.
2. Le système monté avec compétence présente un degré élevé de résistance au gel.
3. Les médias agressifs n'ont pas peur du matériel.
4. La surface extérieure est lisse et soignée.
5. Les déformations du coffrage ne sont pas observées lors de la coulée du béton.
6. La particularité de la propriété du coffrage en ruberoïde est une rigidité accrue.

Calculs requis

Il existe des normes de construction spécifiques pour différentes régions.

Profondeur

Plus les hivers sont froids et le climat rigoureux, plus les piles sont enfoncées en profondeur. L'essentiel est qu'ils pénètrent à environ 15 cm sous le niveau de gel du sol.

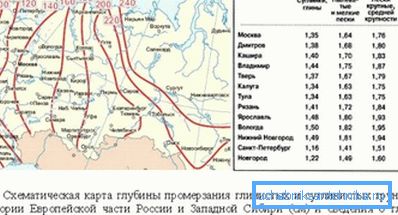

Voici la profondeur approximative du pergélisol pour certaines régions.

1. Dans les régions les plus septentrionales (de Vorkouta et de Salekhard à Novossibirsk), le sol gèle à 220–240 cm.
2. À Perm, Tcheliabinsk, Iekaterinbourg, Orenbourg, Ufa, la profondeur est légèrement inférieure - de 180 à 190 cm.
3. À Samara et dans l’Oural, la profondeur est d’environ 160 cm.
4. Au niveau de Moscou, Kostroma, Saratov, Penza et Tver, les piles sont conduites à au moins 140–150 cm.
5. Koursk, Volgograd, Pskov et Astrakhan se distinguent par des hivers plus chauds. Ici, la congélation atteint le niveau de 110-120 cm.
6. Encore plus chaud à Rostov, Krasnodar, Naltchik. Les piles sont enfoncées dans 60–80 cm.

Faites attention! Il indique la profondeur maximale de pergélisol observée lors des hivers les plus froids et les moins enneigés. S'il y a une couverture de neige permanente, la fondation sur pieux ne souffrira plus, car le sol sera gelé à une moindre profondeur.

Calcul du tuyau

Avant le début de la construction, quelques calculs supplémentaires doivent être effectués. Ainsi, la partie aérienne de la conduite dépasse de 30 à 35 cm du sol, mais il est recommandé d'augmenter cette valeur en cas d'inondation fréquente.

En ce qui concerne le diamètre, la base de colonne standard de tuyaux d’amiante de 25 à 30 centimètres de diamètre convient à une maison en rondins. Sous la terrasse ou le gazebo, placez des piles de 10 cm d'épaisseur.

Base de charge

Il est clair que les pieux doivent supporter le poids de la structure avec une bonne marge.

Vous trouverez ci-dessous de brèves informations sur la densité des matériaux de construction de base.

1. Brique (mille / pièce) - 3500/3700 ​​kg.
2. Une forêt de conifères de variétés rondes (m3) - 450-750 kg.
3. Le bois scié (m3) - 600 kg (résineux), 850 kg (feuillus).
4. Sable (m3) - 1500 - 1650 kg.
5. Pierre concassée (m3) - 1400/1800 kg.
6. Traverses (pcs.) - 75 kg.
7. Isolation (mini laine, feutre) - 100–250 kg.

Les piles sont installées aux coins du bâtiment, à l'intersection des murs porteurs et le long du périmètre, par incréments d'un mètre.

Construction de la base de piliers en amiante-ciment

Sur la base des facteurs ci-dessus, le nombre de tuyaux requis pour le travail est compté. Il est nécessaire de calculer la masse approximative du futur bâtiment, sa taille et de déterminer la profondeur de gel du sol dans votre région. Ce n’est qu’après cela que vous pourrez acheter du matériel et commencer à travailler.

Travaux préparatoires

1. Au départ, le territoire est marqué. Un trim est installé, puis la corde est tirée. Les piquets sont placés aux centres d'intersection de la ficelle, ils marqueront l'emplacement des puits pour les piles.
2. Après avoir installé les piquets, il est recommandé de retirer la ficelle. Ensuite, rien ne gênera le forage des puits.

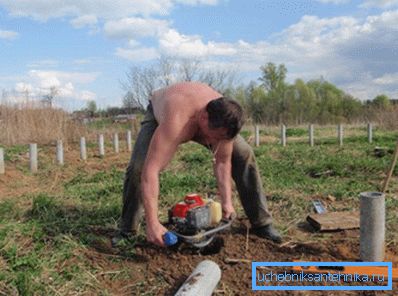

1. Les puits sont forés. Instruction conseille d'utiliser une perceuse de jardin, ou TISE. Si possible, utilisez un équipement spécial, cela en vaut la peine.
2. La profondeur de forage dépend de la profondeur de pénétration du gel, plus 15-20 cm de réserve. Le diamètre du puits doit coïncider avec le diamètre du tuyau.
3. Une extension est faite au fond de la fosse. Il est pratique d’utiliser la perceuse TISE ou la pelle à baïonnette.

1. Des fragments de tuyaux de longueur pré-calculée sont coupés.

Faites attention! Il est recommandé de placer des sacs à ordures aux extrémités inférieures des tuyaux, en les fixant avec du ruban adhésif. L'emballage ne doit pas être trop tendu le long du fond, car il servira de barrière entre le sol et le béton lors de la création de l'expansion. Cela est particulièrement souhaitable si la nappe phréatique est haute et que de l'eau apparaît au fond du puits.

1. Une cage de renforcement est créée à partir de quatre tiges métalliques. La conception est connectée ensemble par fil. Au bas de la barre, vous devez plier la lettre L pour former un talon.
2. Un goujon est préparé, une ancre pour un poteau avec un cerclage inférieur. Pour la base de mortier-pieu, cela n'est pas nécessaire, il suffit d'amener l'armature au-dessus de la colonne.

Installation de tuyaux

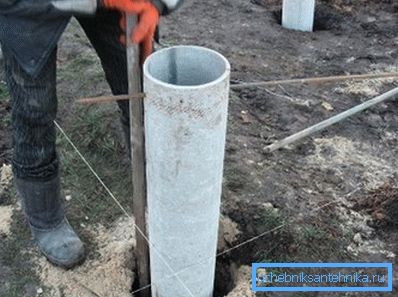

1. Un tuyau d'amiante est installé dans le puits.
2. Pour créer un élargissement en dessous, une petite partie de la solution de béton est coulée dans le tuyau. Dans le même temps, le tuyau est légèrement élevé et abaissé de sorte que le mélange se remplisse et que le sac soit attaché, formant une extrémité élargie.
3. La solution est fouettée avec une pelle ou une barre de renforcement, puis la colonne est pressée fermement, en s'assurant que l'ajustement est aussi serré que possible au fond du puits.
4. Les premiers tuyaux et les suivants sont insérés au même niveau, en contrôlant le niveau et étirés avec de la ficelle. Pour éviter que la colonne ne s'enfonce plus profondément que celle calculée, une agrafe est composée de deux longues et une courtes barres en forme de lettre P. Les extrémités sont serrées avec une corde.
5. Si les piles dépassent toujours à différentes hauteurs, elles peuvent être coupées au même niveau à la fin des travaux.

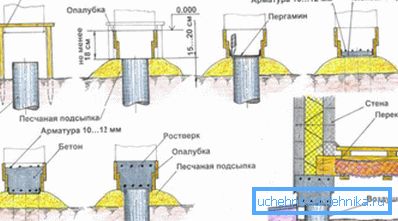

1. Un cadre en armature est inséré dans le coffrage à partir du tuyau. Pour une fondation en colonne avec des sangles de bois, le cadre doit être légèrement en dessous du bord du tuyau. Sous le cadre de base du pieu-rostre mis, laissant l'extrémité saillante.

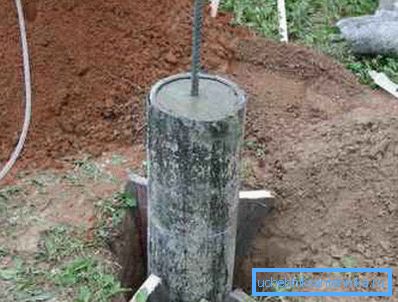

2. Du béton est coulé et un goujon est inséré. Pour la maturation du béton, le haut du tuyau est recouvert d'un film.

Conclusion

Il est tout à fait possible de constituer une base fiable indépendamment, à partir d’un matériau peu coûteux et durable. Vous économiserez temps et argent, et la future maison ou salle de bain trouvera une base valable.

Vous trouverez plus d'informations dans la vidéo de cet article, où le processus est présenté clairement.
