Bec de tuyau d'égout - caractéristiques de raccordement

Le raccordement de tuyaux est la méthode la plus courante pour raccorder les tuyaux d'égout. Il permet une installation assez simple du pipeline et l’étanchéité des joints. Ensuite, nous examinons de plus près les caractéristiques et les types de socketing.

Informations générales

La qualité des joints de tous les éléments du pipeline joue un rôle important dans la fiabilité du système d'égout. La capacité de percer le système dépend de la solidité de leur connexion. Le mariage de la connexion, même sous la forme de la bavure la plus insignifiante, entraînera l’apparition d’un raid à cet endroit et une diminution progressive de la capacité du pipeline, jusqu’à l’obstruction complète.

À cet égard, la prise de connexion a fait ses preuves et a donc été utilisée pendant de nombreuses années. Son principe est basé sur le fait que le tuyau d'égout en forme de cloche a, d'une part, une extension qui sert de siège à un autre du même diamètre dans le tuyau.

Pour assurer l'étanchéité des joints, ceux-ci sont compactés. Selon le type de matériau à partir duquel les tuyaux sont fabriqués, la méthode d’étanchéité peut être différente. Par conséquent, nous examinerons de plus près les technologies de montage en cloche de différents types de tuyaux.

Tuyaux en PVC

Le polychlorure de vinyle et d’autres tuyaux en plastique peuvent s’accrocher de deux manières:

Examinons maintenant de plus près les fonctionnalités de chaque type d'installation.

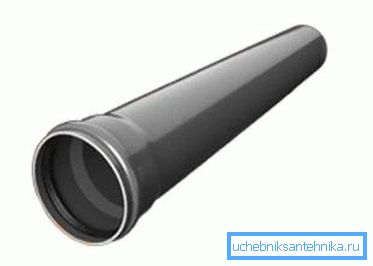

Accouplement à anneau en caoutchouc

Cette méthode d'installation est la plus courante pour les systèmes d'égout en plastique. Sa signification réside dans le fait que la bague en caoutchouc est située dans une rainure interne spécialement conçue.

L'anneau remplit plusieurs fonctions à la fois:

• Joint de compactage;
• La fonction de la bague de blocage;
• Compense partiellement le décalage des axes des éléments connectés.

Les instructions pour raccorder les tuyaux et les raccords de cette manière sont les suivantes:

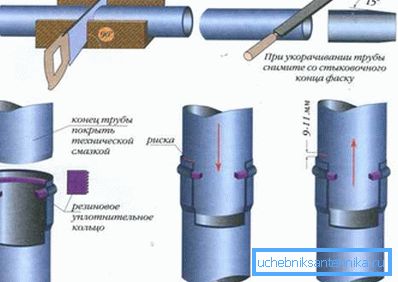

• Tout d’abord, il est nécessaire de nettoyer la bague d’étanchéité des débris et du sable, les parois de la douille et l’extrémité du tuyau avec une face chanfreinée.. Si le chanfrein est manquant, utilisez un couteau de montage ou une lime, comme indiqué sur le schéma.
• De plus, afin de ne pas endommager la bague d’étanchéité lors de l’installation, il faut lubrifier la zone de jonction avec de la glycérine, de la graisse de silicone ou du savon, mais pas les huiles.

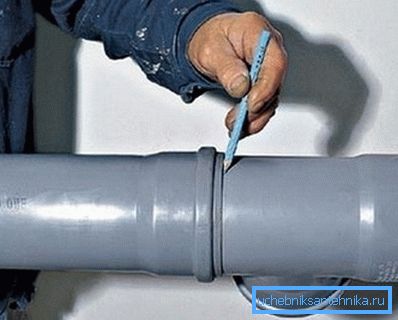

• Ensuite, en reliant les éléments, vous devez faire une marque avec une position extrême du crayon.
• Ensuite, en vous concentrant sur la marque, vous devez tirer le tuyau à 9-11 mm. Cet espace est conçu pour compenser la dilatation thermique des composants du système et pour éviter les contraintes internes. Par exemple, un tuyau en polypropylène peut être prolongé jusqu'à 5 mm par mètre.

Étant donné que les raccords sont courts, les trous peuvent être omis lors de leur installation.

• À la fin des travaux, les joints doivent être lubrifiés avec du mastic.

Faites attention! Une déformation inégale de la bague d'étanchéité entraînera une dépressurisation de la connexion et, par conséquent, des fuites. Par conséquent, il est nécessaire de veiller à ce que, dans les sections composites, la courbure de l’axe ne dépasse pas l’épaisseur de la paroi par mètre de la conduite.

Dans certains cas, il est nécessaire de raccorder un tuyau en plastique à une fonte. Dans ce cas, utilisez un adaptateur spécial doté d'un double joint en caoutchouc.

Collage

Le montage de colle à faire soi-même est assez facile.

L'ordre d'action est le suivant:

• Une composition adhésive spéciale est appliquée sur la partie plate du tuyau.
• Ensuite, la colle est traitée socket.
• De plus, les éléments sont joints et fortement compressés.
• Après un certain temps, la colle durcit et le joint devient hermétique.

Cette méthode d'articulation du pipeline est utilisée moins fréquemment. Il est à noter que les joints de colle ne supportent pas les charges latérales.

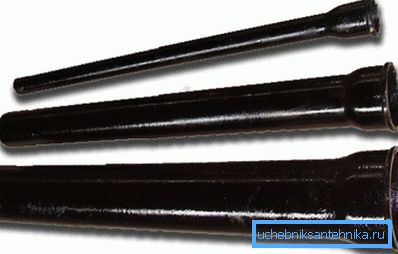

Tuyaux en fonte

Les égouts en fonte ont récemment été utilisés très rarement, car le prix du matériau est assez élevé. De plus, ils ont beaucoup de poids, leur démontage et leur montage est donc un travail assez difficile.

Toutefois, si, par exemple, les eaux usées en fonte de l'ensemble d'un appartement sont en bon état, à l'exception de l'un de ces éléments, il est judicieux de simplement les remplacer par une nouvelle partie. Dans ce cas, pour assurer l'étanchéité des joints, un piquage des douilles des tuyaux d'égout est effectué.

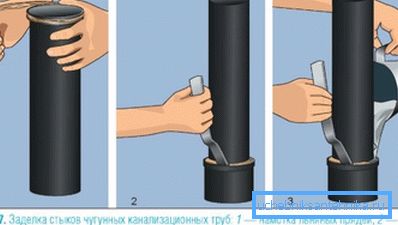

Cette opération est effectuée comme suit:

• Tout d'abord, les éléments du pipeline sont connectés.
• Dans la fente qui apparaît entre la prise et les parois du tuyau, le cordon est traité avec des imprégnations spéciales imperméables. Cette opération est réalisée avec une spatule en bois et un marteau. De cette façon, les 2/3 de l'espace commun sont remplis.
• De plus, le trait habituel, non traité avec aucune imprégnation, est également encrassé. Son utilisation est nécessaire pour assurer une bonne adhésion au ciment.
• Après cela, le grade de ciment M300 est dilué avec de l'eau dans un rapport de 1: 9 et appliqué sur l'étoupe. Dans le même temps, il est nécessaire de bien tasser la solution.
• À la fin des travaux, le joint doit être enveloppé avec un chiffon humide pour éviter la fissuration du ciment pendant la solidification.

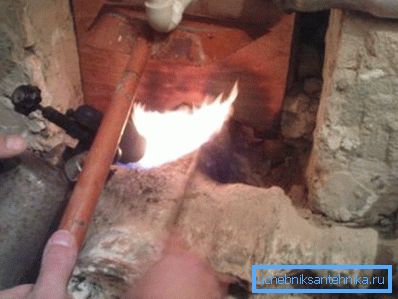

Astuce! Malgré le fait qu'une telle installation soit considérée comme détachable, son démantèlement sans endommager le pipeline est souvent très difficile. Le raclage se fait avec un tournevis ou un burin. De plus, pour déconnecter les tuyaux, la jonction est chauffée par un chalumeau.

Ici, peut-être, et toutes les principales caractéristiques du tuyau de montage à emboîtement.

Conclusion

Nous avons examiné les principales options pour un tuyau de montage de douille de haute qualité et leurs caractéristiques. Si ce n'est pour briser ces technologies, les connexions s'avéreront fiables et durables. De plus, ce n’est pas difficile du tout de le faire soi-même.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
