Câblage de tuyauterie: technologie d'installation pour une

Dans les maisons en bois, ainsi que dans les bâtiments, dans la construction ou la décoration utilisant des matériaux inflammables, les experts recommandent l’installation de câbles électriques dans les tuyaux.

Cependant, cette technologie est applicable lors de la réparation de bâtiments en brique et en béton, car son étude sera utile aux maîtres dans tous les cas.

Caractéristiques de la technique

Les avantages de l'installation dans des tuyaux

Comme nous l'avons noté dans l'introduction, le câblage électrique dans les tuyaux est posé lorsqu'il est nécessaire de protéger les structures contre l'inflammation éventuelle.

Cependant, cette situation est loin d’être la seule, car cette solution présente d’autres avantages:

• Premièrement, le boîtier tubulaire (même le plastique le plus simple, sans oublier l’acier ou le cuivre) protège bien les conducteurs des dommages mécaniques.. Ceci s'applique aux fils posés dans l'épaisseur du mur et aux câbles sous le sol, le plafond et derrière les fausses cloisons.

Faites attention! Très souvent, les câbles sont posés dans des tuyaux situés à l'extérieur de la maison et qui, pour une raison ou une autre, ne peuvent pas être retirés de la surface sous terre.

• Deuxièmement, l'isolant du conducteur dans le tuyau ne subit aucune charge opérationnelle et n'est pas exposé à des facteurs externes agressifs, principalement de l'humidité.. Oui, et des rats, qui "organisent" assez souvent des fermetures, cette installation protège bien.

• Enfin, l'utilisation de canaux tubulaires creux facilite le démontage et le remplacement des conducteurs endommagés.. Il n'est pas nécessaire de retirer la finition et d'ouvrir l'épaisseur du mur: ouvrez simplement la boîte de jonction la plus proche.

Naturellement, tous ces avantages ne peuvent être réalisés qu’avec la condition de choisir correctement les tuyaux et d’installer le système de haute qualité.

Choix des matériaux

Pour la pose de câbles cachés à l’intérieur des canaux tubulaires, on peut utiliser divers matériaux. Chacune d’elles présente à la fois des avantages et des inconvénients, et nous avons essayé d’analyser les principales du tableau ci-dessous:

Il convient de noter que toutes les informations ci-dessus sont valables principalement pour les tuyaux ordinaires.

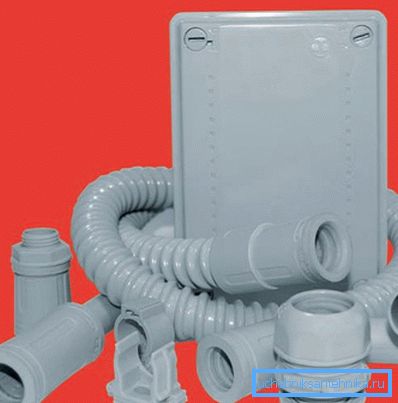

Dans le même temps, les modèles ondulés sont activement utilisés pour les joints cachés et à moitié cachés:

• Pour les variétés de plastique, la forme ondulée procure une augmentation significative de la résistance mécanique. Cela est dû au changement de géométrie de la section transversale - les bords des pièces ondulées servent de raidisseurs.

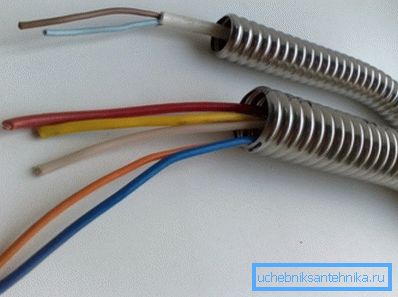

• Le gomoforokanal en acier présente également l’avantage par rapport aux tuyaux solides: l’utilisation de parois de forme spéciale vous permet de faciliter la conception sans compromettre les caractéristiques mécaniques en réduisant l’épaisseur du métal.

Faites attention! De plus, ces boîtiers se plient facilement avec un minimum d’outils, ce qui simplifie grandement l’installation. Oui, et le coût de la distribution diminuera, car vous n’aurez pas à acheter d’équipements spéciaux pour les virages.

• La solution idéale en termes de fiabilité, de facilité de construction et de réduction des coûts consiste à utiliser des tubes ondulés en acier dans une gaine de protection en plastique. Leur utilisation permet de monter le câblage le plus rapidement possible, tandis que les fils situés à l'intérieur des canaux seront protégés de manière fiable contre les dommages et l'humidité.

 Séquence de bande

Travaux préparatoires

Donc, tous les matériaux achetés, vous pouvez procéder à l'installation. Et ici, il vaut la peine de commencer par faire un plan.

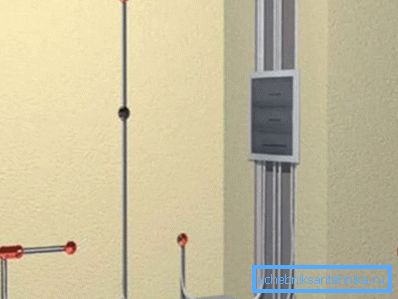

Pour commencer, nous appliquons les marques sur les murs qui seront posés.

Il devrait respecter un certain nombre de règles:

• Premièrement, moins le nombre de tours dans l’itinéraire sera élevé, plus il sera facile de remplacer les conducteurs si nécessaire.
• Deuxièmement, les zones avec deux coudes de tuyauterie ou plus ne doivent pas dépasser 5 mètres - pour les mêmes raisons.
• Angle de rotation maximal - 90⁰. Si vous faites des coudes plus prononcés, presque tous les câbles sont coincés lorsque vous essayez de tirer.

Astuce! Le cintrage consiste uniquement en des boîtiers en métal à paroi mince et en carton ondulé. Il est préférable de raccorder des raccords en acier à paroi épaisse et en plastique à l'aide de raccords, en veillant à ce qu'aucune bavure ne se forme à l'intérieur, ce qui pourrait endommager l'isolation.

• Pour que lors de la réparation, il ne soit pas nécessaire de chercher des câbles à chaque fois en perçant plusieurs trous dans les murs, il est préférable de disposer toutes les sections horizontales au même niveau. Sinon, il est encore plus facile de le faire en les plaçant dans l’épaisseur du sol.
• Il est également souhaitable de disposer les canalisations de câbles à une certaine distance des tuyaux de chauffage, sinon le câblage dans le tuyau de cuivre et les câbles dans des tuyaux en acier ou en laiton à paroi mince se réchaufferaient.

Déchiquetage mural

Après avoir tracé les lignes principales sur les surfaces et noté les emplacements d’installation des commutateurs / prises, nous passons au travail.

Dans le cas d'un bâtiment en bois, la pénibilité sera réduite (vous pouvez simplement cacher les logements sous la peau), mais dans les murs en brique ou en béton, vous devrez couper à travers les rainures:

• Pour commencer, nous réalisons des évidements pour l'installation de boîtes de jonction, de sockets et de commutateurs. Ils doivent être de taille suffisante pour monter ces pièces au ras du mur.

Faites attention! L'instruction ne permet pas de cacher les couvertures des blocs de distribution sous du plâtre ou une doublure.

• Ensuite, à l’aide d’un coup de poing avec un ciseau ou d’un déflecteur spécial, nous formons des canaux dans les murs pour la pose de tuyaux.
• À la dernière étape, nous forons des trous à travers lesquels les communications passeront d’une pièce à l’autre.

Astuce! Lorsque vous travaillez avec un perforateur ou un rainureur de mur, vous devez respecter les règles de sécurité et de protection du travail. Ainsi, la présence de lunettes en plastique et d'un respirateur pour la protection contre la poussière est obligatoire, et les casques d'isolation phonique ne seront pas superflus.

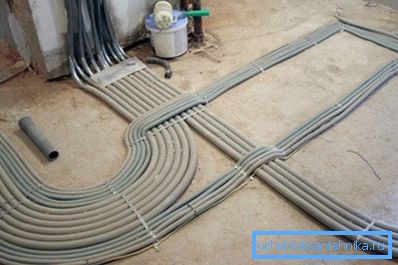

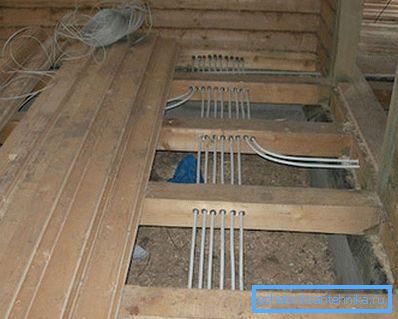

• Lorsque vous posez des câbles dans l’épaisseur du sol sur des bûches, nous fournissons des rainures dans les structures de support dans lesquelles seront ensuite posés des tuyaux avec des conducteurs.
• En choisissant l’emplacement de ces emplacements, nous nous assurons que les éléments ne sont pas affectés par une pression excessive, c’est-à-dire nous les plaçons sous le niveau du sol sur au moins 10-15 mm.

Installation d'équipement

Après cela, procédez à l’installation de toutes les pièces de notre alimentation:

• Installez d'abord les boîtes de jonction. Il est souhaitable de prendre du métal, mais dans certains cas, il est suffisant et moins cher en plastique - si seulement leur taille permettait de placer à l'intérieur de toutes les connexions de fils.

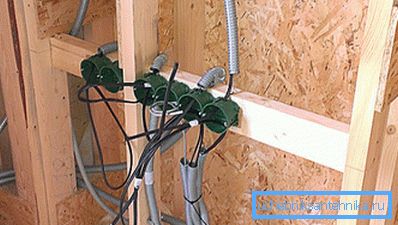

• De la même manière, nous montons des "lunettes" en podrozetniki et en plastique pour l'installation d'interrupteurs.

Astuce! Dans tous ces dispositifs, vous devez d’abord retirer le couvercle des trous spéciaux pour l’établissement des fils.

Ensuite, allez à la pose des tuyaux eux-mêmes. Comme indiqué ci-dessus, vous pouvez utiliser différents matériaux, mais ils doivent offrir une protection mécanique et une résistance à la chaleur suffisantes. Par exemple, pour les tuyaux en acier, l’épaisseur de la paroi doit être choisie conformément à ces exigences:

Lors de la pose des tuyaux peuvent être utilisés deux technologies:

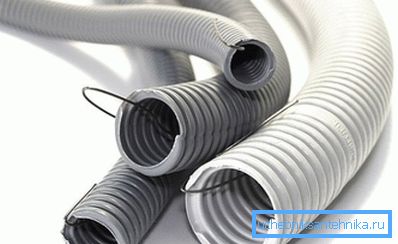

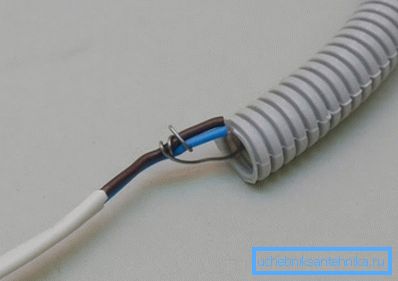

• Dans le premier cas, la broche est insérée dans le boîtier - cordon en plastique ou fil d'acier fin à haute élasticité. À l'aide de ces éléments, nous pouvons serrer les conducteurs dont nous avons besoin dans le tuyau.

• Dans le second cas, le fil est immédiatement posé dans le tuyau, laissant une petite marge sur la connexion dans la boîte de jonction.

Les deux techniques sont assez faciles à mettre en œuvre de leurs propres mains, car le choix dépend en grande partie de vos préférences personnelles ainsi que de la situation de travail spécifique. Cependant, la première méthode reste préférable, surtout si nous envisageons de conduire plusieurs fils de sections différentes.

• Les tuyaux avec des broches ou des câbles sont posés dans les rainures ou placés entre les barres obreshetki.
• Nous fixons toutes les pièces à l’aide de colliers d’ancrage (pour les structures en brique et en béton) ou d’attaches en métal spéciales (pour le bois).
• Nous fixons les extrémités des tuyaux aux boîtes de distribution, ainsi qu’au fond et aux bases des commutateurs.

Astuce! Si le câblage est monté dans une pièce humide, tous les joints et toutes les connexions doivent être scellés pour éviter l'humidité et les fils de court-circuit.

• Nous posons un tuyau séparé pour la connexion au panneau et au compteur.

Pose et connexion

La partie du travail qui prend le plus de temps se termine là.

Cependant, vous ne devriez pas vous détendre, nous devrons connecter les câbles aussi soigneusement que possible aux boîtiers:

• En utilisant la broche, nous posons les câbles dans les tuyaux, menant les extrémités aux boîtes de jonction et podozetniki.

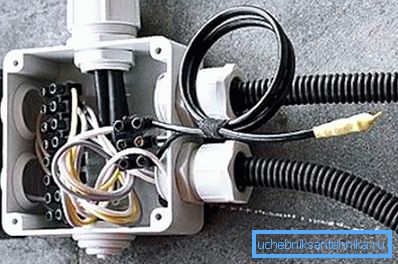

• Si nécessaire, nous connectons les conducteurs en utilisant des borniers spéciaux torsadés ou (ce qui est plus sûr et plus pratique). Toutes les articulations sont soigneusement isolées.

Faites attention! La connexion de deux fils à l'intérieur du tuyau est strictement interdite. Tous les contacts doivent être organisés uniquement dans des zones accessibles.

• Les fils connectés sont connectés aux bornes des commutateurs et des prises.
• Une fois les travaux terminés, nous vérifions la résistance d'isolement. Ceci est fait afin de savoir si son intégrité n'a pas été violée lors de l'installation du système.

Si des éléments métalliques ont été utilisés dans la formation de canaux, il est également utile de connecter le circuit de mise à la terre afin de garantir la sécurité électrique en cas de rupture de l'isolement.

Achèvement des travaux

Les travaux s'achèvent selon un schéma assez simple:

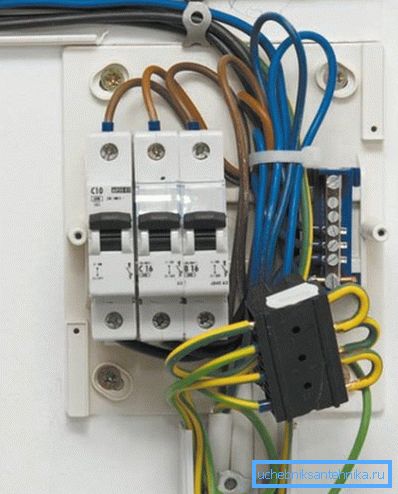

• Le câblage est connecté au tableau de distribution par l’interrupteur de protection (RCD).
• À l'aide d'un multimètre, nous vérifions les paramètres des câbles posés à la recherche d'éventuelles coupures, courts-circuits et autres problèmes.
• Nous effectuons un test de connexion des appareils électriques aux prises, vérifions les commutateurs.

Si tout est en ordre, passez aux travaux de finition:

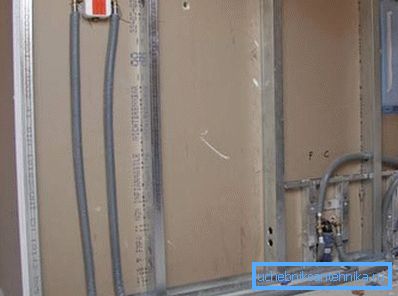

• Cadre avec des tuyaux étendus sheathe boards ou giprokom.
• Les rainures sont enduites de mortier de ciment, après quoi elles sont séchées, les murs sont enduits.

Faites attention! Dans les deux cas, les boîtes de jonction doivent être laissées librement accessibles à des fins d'audit et de réparation.

• Nous plaçons des assiettes décoratives sur les prises et les commutateurs.
• Remplir le sol avec des enveloppes matelassées avec une chape en ciment.

Il est possible de commencer à utiliser un tel système avant même la fin des travaux de finition, car les tuyaux protégeront de manière fiable les fils électriques de tout impact.

Conclusion

L'installation de câblage électrique dans des tuyaux en acier, ainsi que l'utilisation de boîtiers ondulés en technopolymères pour organiser les communications, permettent de résoudre le plus grand nombre de tâches. En utilisant cette technique, nous allons non seulement protéger les conducteurs contre les dommages mécaniques et les parois de la structure, mais aussi faciliter la vie de façon importante lors de la réparation ou de la modification du câblage.

La vidéo présentée dans cet article vous aidera à apprendre les bases de l’installation de tels systèmes, afin que les débutants puissent l’étudier attentivement.
